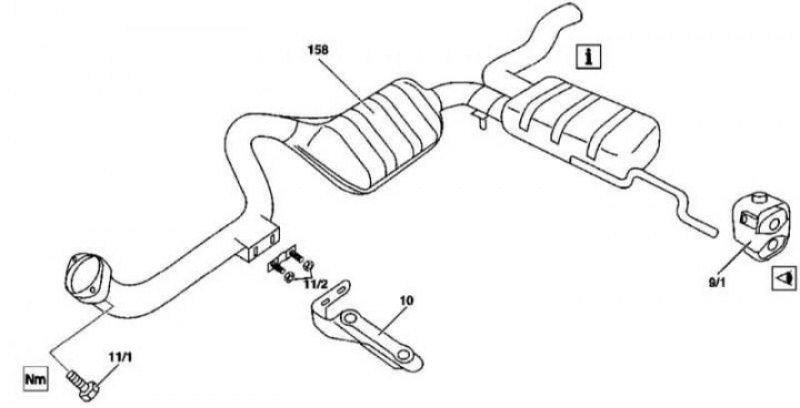

Детали установки передней секции системы выпуска отработавших газов на моделях 163.136 (двигатель серии 111): 9/1 - Резиновый подвес; 10 - Кронштейн подвески системы выпуска отработавших газов на картере трансмиссии; 11/1 - Болты; 11/2 - Гайки; 158 - Трехфункциональный каталитический преобразователь (TWC)
Примечание. В состав передней секции входит трехфункциональный каталитический преобразователь (TWC).
1. Детали установки сборки передней секции системы выпуска отработавших газов с трехфункциональным каталитическим преобразователем (TWC) на моделях 163.136 (двигатель серии 111) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Подоприте трансмиссию и снимите заднюю опору подвески силового агрегата (см. Главу Двигатель).
3. Отдайте гайки (11/2) крепления передней секции системы выпуска отработавших газов к опорному кронштейну (10).
4. Отболтите кронштейн (10) от картера трансмиссии.
5. Отпустите приваренный хомут крепления задней секции к передней.
6. Снимите переднюю секцию с резиновых подвесов (9/1). Оцените состояние подвесов, дефектные элементы замените.
7. Отделите сборку передней секции от задней и извлеките ее из-под автомобиля. Проверьте состояние термозащитных экранов днища, вышедшие из строя компоненты замните.
8. Установка производится в обратном порядке.
Внимание! Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!
М112/113 (кроме ML 55 AMG)

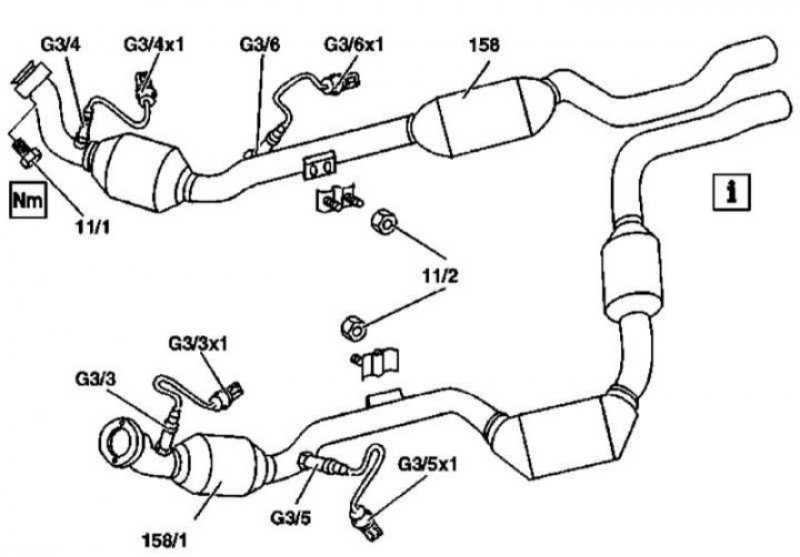

Детали установки передней секции системы выпуска отработавших газов на моделях с двигателями серий 112 и 113, кроме ML 55 AMG: 11/1 - Болты; 11/2 - Гайки; 158 - Задний TWC; 158/1 - Передний TWC; G3/3 - Левый докаталитический лямбда-зонд; G3/3x1 - Контактный разъем электропроводки левого докаталитического лямбда-зонда; G3/4 - Правый докаталитический лямбда-зонд; G3/4x1 - Контактный разъем электропроводки правого докаталитического лямбда-зонда; G3/5 - Левый посткаталитический лямбда-зонд; G3/5x1 - Контактный разъем электропроводки левого посткаталитического лямбда-зонда; G3/6 - Правый посткаталитический лямбда-зонд; G3/6x1 - Контактный разъем электропроводки правого посткаталитического лямбда-зонда
Примечание. В состав каждой передней секции входят два (передний и задний) трехфункциональных каталитических преобразователя (TWC).
1. Детали установки передних секций системы выпуска отработавших газов на моделях, оборудованных двигателями серий 112 и 113 (кроме ML 55 AMG), показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Поддомкратьте передок автомобиля и установите его на подпорки.
3. Отсоедините электропроводку от диагностических датчиков.
4. Отпустите приваренные хомуты и отделите передние секции системы выпуска от задней.
5. Отдайте гайки (11/2) крепления передних секций системы выпуска к кронштейну на картере трансмиссии, - гайки подлежат замене в обязательном порядке.
6. Снимите передние колеса и локеры защиты колесных арок.
7. Выверните болты (11/1) и отделите приемные трубы передних секций системы выпуска от выпускных коллекторов двигателя, - в случае необходимости замените коллекторные гайки.
8. Извлеките освобожденные передние секции из-под автомобиля.
9. Установка производится в обратном порядке.
Внимание! Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!
Модели ML 55 AMG

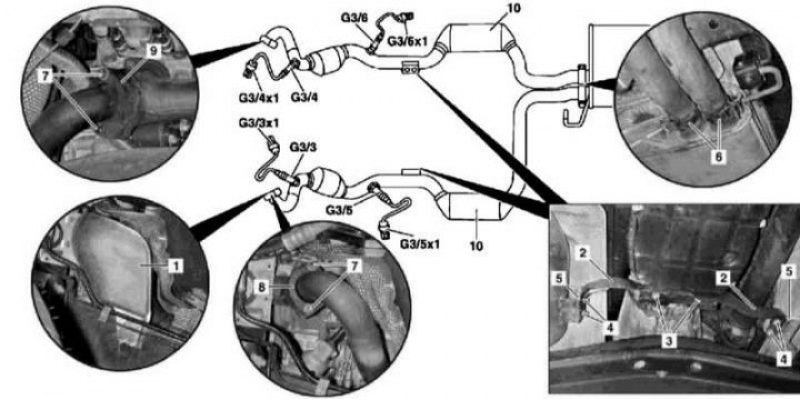

Детали установки передней секции системы выпуска отработавших газов на моделях ML 55 AMG: 1 - Термозащитный экран; 2 - Держатель; 3 - Болты; 4 - Гайки; 5 - Резьбовая планка; 6 - Крепежные хомуты; 7 - Болты; 8 - Фланцевое соединение левой приемной трубы; 9 - Фланцевое соединение правой приемной трубы; 10 - Каталитические преобразователи (TWC); G3/3 - Левый докаталитический лямбда-зонд; G3/3x1 - Контактный разъем электропроводки левого докаталитического лямбда-зонда; G3/4 - Правый докаталитический лямбда-зонд; G3/4x1 - Контактный разъем электропроводки правого докаталитического лямбда-зонда; G3/5 - Левый посткаталитический лямбда-зонд; G3/5x1 - Контактный разъем электропроводки левого посткаталитического лямбда-зонда; G3/6 - Правый посткаталитический лямбда-зонд; G3/6x1 - Контактный разъем электропроводки правого посткаталитического лямбда-зонда
Статья перепечатана с ресурса Autoinstruction.ru
Примечание. В состав каждой передней секции входят два (передний и задний) трехфункциональных каталитических преобразователя (TWC).
1. Детали установки передних секций системы выпуска отработавших газов на моделях ML 55 AMG, показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите передние колеса и локеры защиты колесных арок.
3. Снимите передние пружины.
4. Отсоедините электропроводку от лямбда-зондов.
5. Выверните крепежные болты (3), отдайте гайки (2) и снимите опорный кронштейн (2), - проверьте состояние резьбовых планок (5), в случае необходимости произведите замену, гайки подлежит замене в обязательном порядке.
6. Отпустите приваренные крепежные хомуты (6), - хомутные гайки подлежит замене в обязательном порядке.
7. Отсоедините передние секции системы выпуска от задней.
8. Выверните болты (7) фланцевых соединений (8 и 9), отделите приемные трубы от выпускных коллекторов и извлеките переднюю секцию системы выпуска отработавших газов из-под автомобиля, - постарайтесь не повредить термозащитные экраны, в случае необходимости замените коллекторные гайки и фланцевые болты.
9. Установка производится в обратном порядке.
Внимание! Утилизация вышедших из строя каталитических преобразователей должна производиться с соблюдением законодательных норм!
