Снятие и установка секций системы выпуска отработавших газов (Subaru Legacy 3 «BE/BH/BT»)

Оглавление: Приемная и центральная секции ↓ Задняя секция ↓ Глушитель ↓

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л, оборудованные OBD II

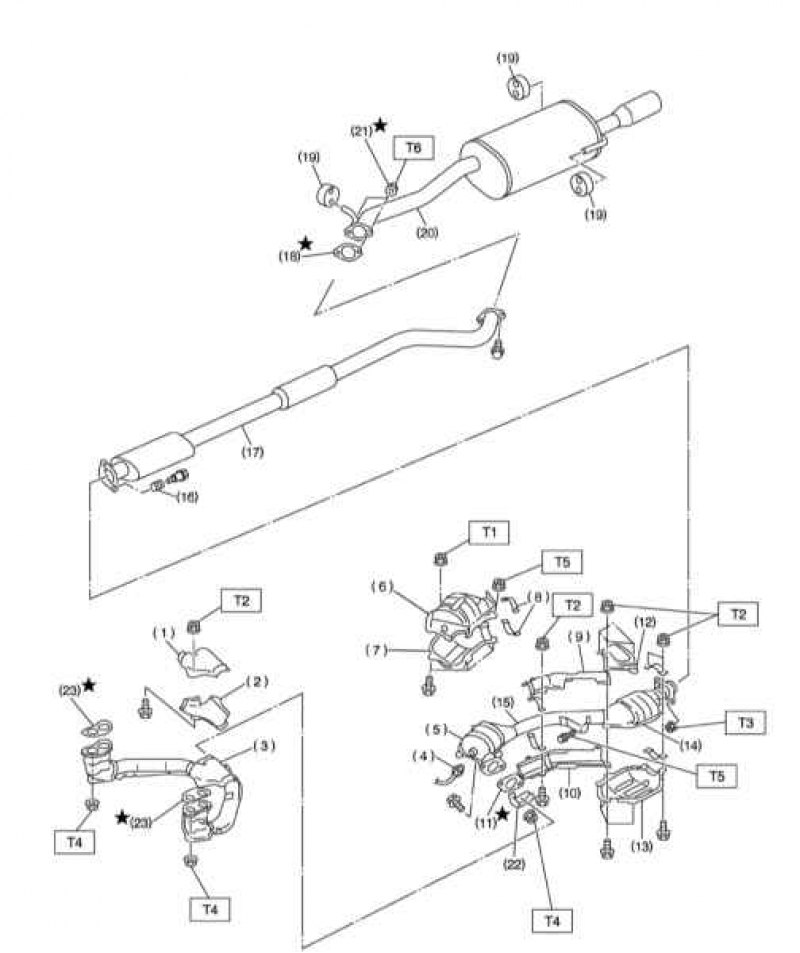

1 - Верхняя крышка приемной секции; 2 - Нижняя крышка приемной секции; 3 - Приемная секция; 4 - Докаталитический лямбда-зонд; 5 - Передний каталитический преобразователь; 6 - Верхняя крышка переднего каталитического преобразователя; 7 - Нижняя крышка переднего каталитического преобразователя; 8 - Хомут; 9 - Верхняя крышка центральной секции; 10 - Нижняя крышка центральной секции; 11 - Уплотнительная прокладка; 12 - Верхняя крышка заднего каталитического преобразователя; 13 - Нижняя крышка заднего каталитического преобразователя; 14 - Задний каталитический преобразователь; 15 - Центральная труба; 16 - Пружина; 17 - Задняя секция; 18 - Уплотнительная прокладка; 19 - Резиновый подвес; 20 - Глушитель; 21 - Самоконтрящаяся гайка; 22 - Протектор; 23 - Посткаталитический лямбда-зонд; 24 - Уплотнительная прокладка

Усилия затягивания резьбовых соединений, Нм:

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л с OBD Subaru и каталитическим преобразователем

1 - Верхняя крышка приемной секции; 2 - Нижняя крышка приемной секции; 3 - Приемная секция; 4 - Лямбда-зонд; 5 - Передний каталитический преобразователь; 6 - Верхняя крышка переднего каталитического преобразователя; 7 - Нижняя крышка переднего каталитического преобразователя; 8 - Хомут; 9 - Верхняя крышка центральной секции; 10 - Нижняя крышка центральной секции; 11 - Уплотнительная прокладка; 12 - Верхняя крышка заднего каталитического преобразователя; 13 - Нижняя крышка заднего каталитического преобразователя; 14 - Задний каталитический преобразователь; 15 - Центральная труба; 16 - Пружина; 17 - Задняя секция; 18 - Уплотнительная прокладка; 19 - Резиновый подвес; 20 - Глушитель; 21 - Самоконтрящаяся гайка; 22 - Протектор; 23 - Уплотнительная прокладка

Усилия затягивания резьбовых соединений, Нм:

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 2.0 и 2.5 л с OBD Subaru, без каталитического преобразователя

1 - Верхняя крышка приемной секции; 2 - Нижняя крышка приемной секции; 3 - Приемная секция; 4 - Верхняя крышка центральной секции; 5 - Нижняя крышка центральной секции; 6 - Центральная секция; 7 - Пружина; 8 - Задняя секция; 9 - Самоконтрящаяся гайка; 10 - Уплотнительная прокладка; 11 - Резиновый подвес; 12 - Глушитель; 13 - Хомут; 14 - Уплотнительная прокладка; 15 - Протектор; 16 - Уплотнительная прокладка

Усилия затягивания резьбовых соединений, Нм:

Т1: 8
Т2: 13
Т3: 18
Т4: 30
Т5: 35
Т6: 48

Детали установки и крепления компонентов системы выпуска отработавших газов, модели 3.0 л, (OBD II)

1 - Правый докаталитический лямбда-зонд; 2 - Уплотнительная прокладка; 3 - Верхняя крышка правого переднего каталитического преобразователя; 4 - Нижняя крышка правого переднего каталитического преобразователя; 5 - Правый передний каталитический преобразователь; 6 - Правая приемная труба; 7 - Уплотнительная прокладка; 8 - Левый докаталитический лямбда-зонд; 9 - Уплотнительная прокладка; 10 - Верхняя крышка левого переднего каталитического преобразователя; 11 - Нижняя крышка левого переднего каталитического преобразователя; 12 - Левый передний каталитический преобразователь; 13 - Левая приемная труба; 14 - Нижняя крышка заднего каталитического преобразователя; 15 - Хомут; 16 - Посткаталитический лямбда-зонд; 17 - Задний каталитический преобразователь; 18 - Кронштейн; 19 - Уплотнительная прокладка; 20 - Пружина; 21 - Задняя труба; 22 - Уплотнительная прокладка; 23 - Глушитель; 24 - Резиновый подвес; 25 - Самоконтрящаяся гайка

Усилия затягивания резьбовых соединений, Нм:

Т1: 13
Т2: 18
Т3: 21
Т4: 30
Т5: 35
Т6: 48

Приемная и центральная секции

Действуйте в соответствии с указаниями по снятию и установке каталитических преобразователей (см. Раздел Снятие и установка компонентов систем снижения токсичности отработавших газов), - для моделей 2.0 и 2.5 л с OBD Subaru без каталитического преобразователя процедура аналогична с поправкой на конструкцию центральной секции (см. ниже). При установке не забудьте заменить уплотнительные прокладки.

Задняя секция

1. Отпустите крепеж и отделите заднюю трубу от центральной секции.

2. Отдайте крепежные гайки и отделите заднюю секцию от глушителя.

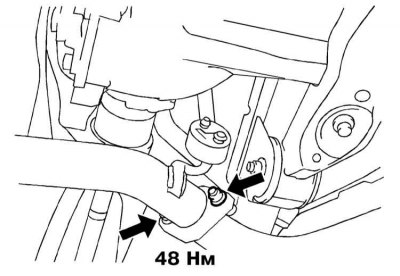

Снятие и установка секций системы выпуска…

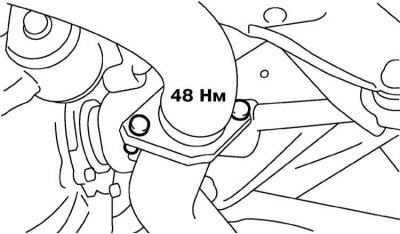

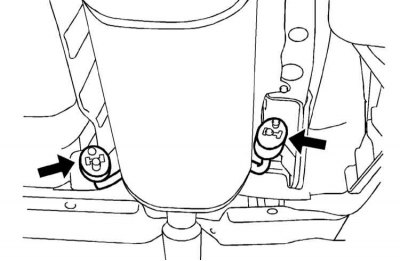

3. Установка производится в обратном порядке, гайки крепления задней секции к сборке глушителя затягиваются с усилием 48 Нм. Не забудьте заменить уплотнительные прокладки.
