Конструкция заливной горловины топливного бака
1 - Магистральный шланг заливной горловины; 2 - Хомут; 3 - Хомут; 4 - Уплотнительная прокладка; 5 - Крепежный фланец; 6 - Крышка; 7 - Протектор
Усилия затягивания резьбовых соединений, Нм:
- Т: 7.4
Снятие
1. Загоните автомобиль на подъемник.
2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. Откройте лючок доступа и снимите крышку заливной горловины топливного бака.
4. Отсоедините отрицательный провод от батареи.
5. Выверните крепежные винты и снимите уплотнительный фланец.
6. Отпустите гайки крепления правого заднего колеса, затем поднимите автомобиль над землей и снимите колесо.
7. Слейте горючее из главной камеры топливного бака (см. Главу Системы питания и выпуска).
8. Вверните на место и затяните с требуемым усилием (26 Нм) сливную пробку.
9. Установите на место панель боковой защиты бака и затяните болты ее крепления с усилием 18 Нм.
10. Снимите протектор заливной горловины.
11. Выверните болты кронштейнов крепления испарительной трубки к заливной горловине.

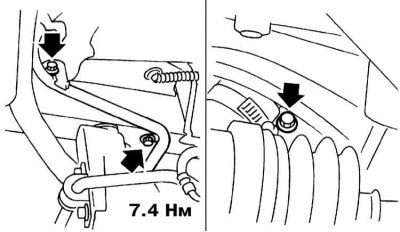

12. Выверните болты крепления кронштейна заливной горловины к кузову.
13. Отпустите крепежные хомуты и снимите магистральный и вентиляционный шланги заливной горловины.
14. Снимите горловину.
Установка

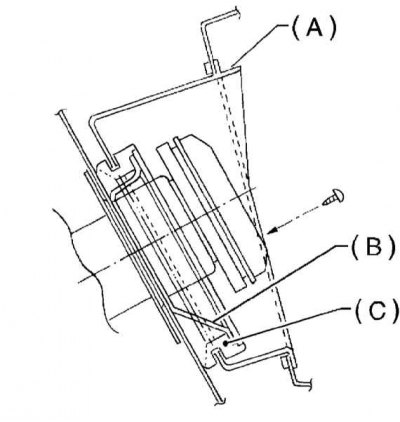

1. Не закрывая лючок доступа, установите топливную тарелку (А) с резиновым уплотнителем (С) и заправьте заливную горловину в приемное отверстие с внутренней стороны колесной арки. Выровняйте горловину, установите чашку (В) (см. там же) и затяните крепежные винты.
Примечание. При загибании краев уплотнителя внутрь расправьте их при помощи отвертки.
2. Посадите магистральный шланг на нижнюю секцию трубки заливной горловины (нахлест должен составлять порядка 35÷40 мм) и прочно закрепите ее хомутом.
Внимание! Проследите, чтобы хомуты не касались вентиляционного шланга и балки задней подвески!
3. Действуя в аналогичной манере, установите шланг вентиляционный шланг (нахлест при посадке шланга на трубку должен составлять 25÷30 мм).
4. Затяните болты крепления опорного кронштейна заливной горловины к кузову с усилием 7.4 Нм.
5. Затяните болты крепления испарительного шланга .
6. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы элементы заливной горловины не соприкасались с элементами подвески.
