Детали расширительного резервуара аккумуляции топливных испарений на моделях 163.113, 163.154 и 163.128 соответствующей комплектации
Детали расширительного резервуара аккумуляции топливных испарений на моделях 163.113, 163.154 и 163.128 соответствующей комплектации
1. Детали установки расширительного резервуара аккумуляции топливных испарений на моделях соответствующей комплектации показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

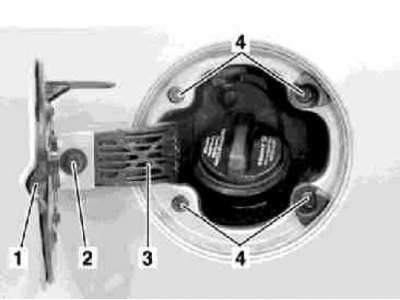

2. Снимите крышку заливной горловины топливного бака (1).
3. Переведите петлю (3) в закрытое положение.
4. Выверните болты (4).
5. Снимите панели отделки стойки С.

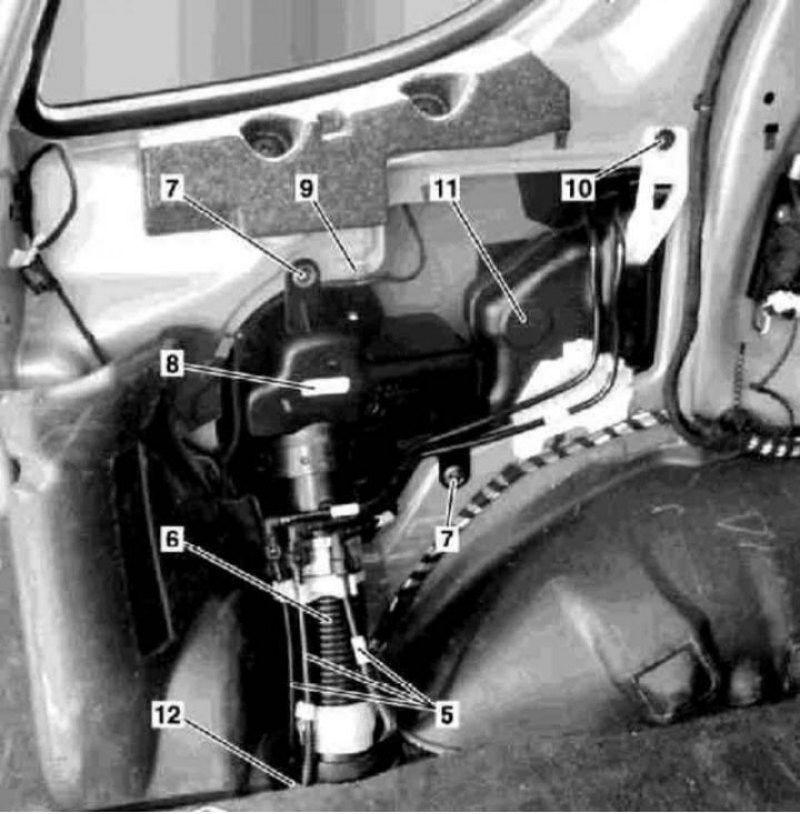

6. Отделите от заливной горловины (6) вентиляционные линии (5).
(Источник расположен на веб-ресурсе: «Autoinstruction.ru»)
7. Выверните болты (7) кронштейна (8) заливной горловины (5).
8. Снимите с кузовного элемента фиксатор (9).
9. Выверните крепежный болт (10) и оттяните расширительный резервуар (11) вперед.
10. Ослабьте посадку резинового уплотнительного элемента (12) горловины (6) на полу автомобиля.
11. Снимите заливную горловину в сборе с опорным кронштейном со стойки С.
12. Извлеките из стойки С расширительный резервуар (11).
13. Установка производится в обратном порядке, - при установке фиксатора (9) проследите, чтобы электропроводка проходила под кронштейном (8), резьбовую часть болта (2) крепления петли крышки перед вворачиванием необходимо смазать фиксирующим герметиком. Проследите за правильностью регулировки крышки заливной горловины (1).
