Снятие и установка наконечников рулевой тяги (Mercedes M-Class W163)

0

Примечание. Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!

Наружный наконечник

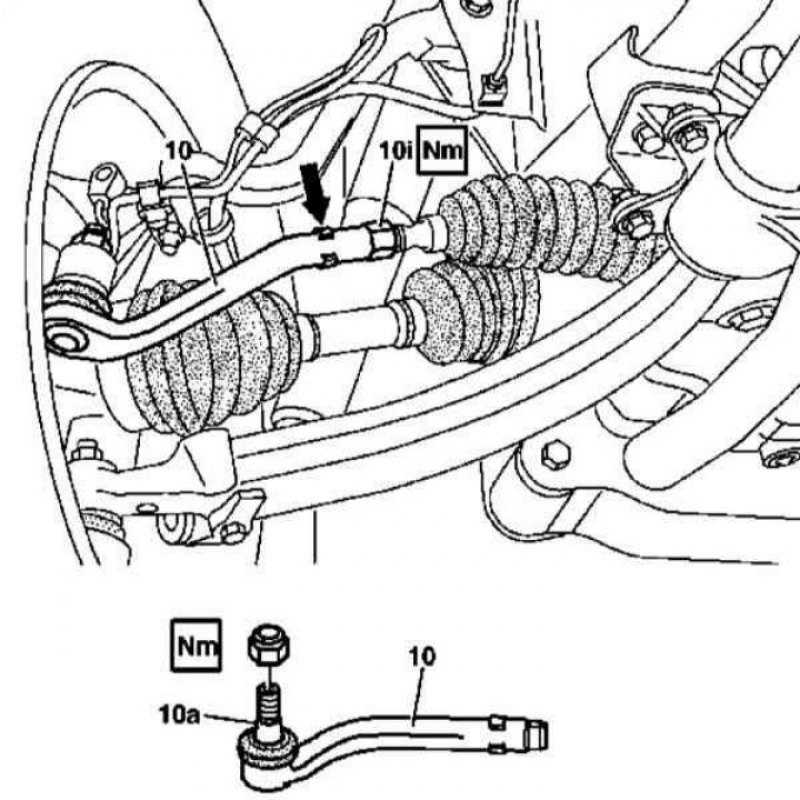

1. Детали установки наружного наконечника рулевой тяги показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

2. При помощи подходящего съемника высвободите шарнир наконечника рулевой тяги (10а) из поворотного кулака.

3. Зафиксировав наконечник неподвижно (стрелка), отпустите контргайку (10i), гайка подлежит замене в обязательном порядке.

4. Предварительно пометив его установочное положение, снимите наконечник (10).

5. Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа меток.

Внутренний наконечник

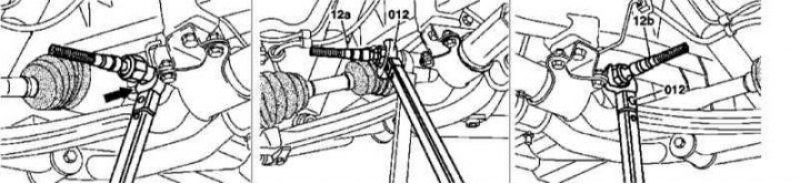

1. Соответствующий иллюстративный материал представлен на иллюстрации, к которым относятся все встречающиеся в тексте ссылки.

2. Снимите наружный наконечник (см. выше).

Примечание. При обслуживании правой тяги снимите также левый пыльник.

3. Удерживая рейку неподвижно рожковым ключом на 24 мм, надетым на специальные лыски, при помощи рожковой насадки на 36 или 38 мм (012) выверните шарнир внутреннего наконечника (12а/12b), - не следует применять удлинители к рукоятке ключа или использовать кувалду.

4. Установка производится в обратном порядке.
