Снятие/установка наружной крышки дверного зеркала заднего вида

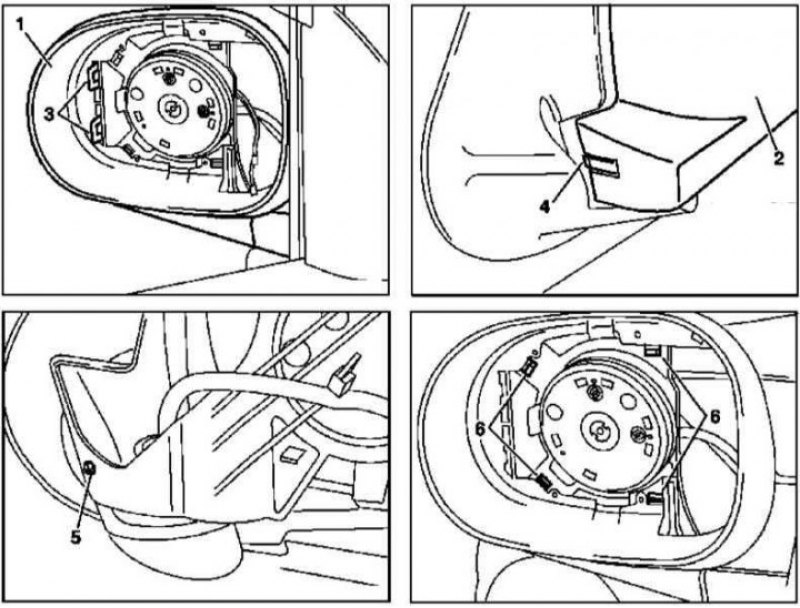

1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите стекло зеркала.
3. Несильно отжав кожух от рамки, отпустите фиксаторы (3).
4. Сложите зеркало, отпустите защелку (4) и снимите крышку (2) с рамки (1).
5. В случае необходимости выверните болт (5) и, отпустив фиксаторы (6), отделите рамку (1) от приводного электромотора, предварительно вернув зеркало в рабочее положение.
6. Установка производится в обратном порядке.
Зеркало в сборе

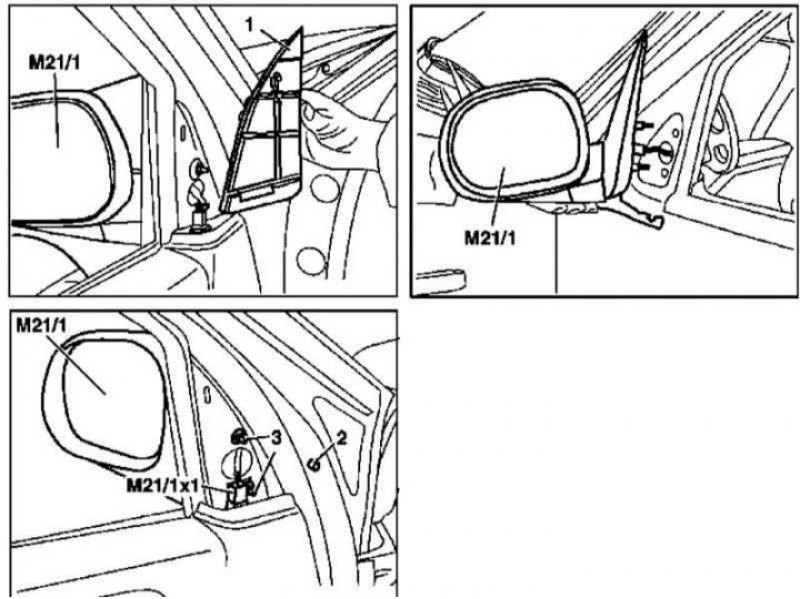

Снятие/установка наружной крышки дверного зеркала заднего вида: 1 - Треугольная накладка; 2 - Винт; 3 - Гайки; М21/1 - Левое электроприводное и обогреваемое зеркало заднего вида; М21/1x1 - Контактный разъем электропроводки зеркала
1. Детали установки сборки дверного зеркала показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Поддев подходящим клином, снимите треугольную облицовочную панель (1) основания зеркала в переднем углу оконного проема двери.
Примечание. На моделях с VIN А289565, Х754620 при соответствующей комплектации рассоедините контактный разъем электропроводки дверного громкоговорителя.
3. Придерживая зеркало, выверните винт (2) и отпустите гайку (3).
4. Рассоедините контактный разъем электропроводки (М21/1x1 или М21/2x1) и окончательно снимите сборку зеркала.
5. Установка производится в обратном порядке, - проследите за надежностью фиксации контактного разъема.
