Детали установки элементов замковой сборки передней двери
1. Детали установки элементов замковой сборки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите внутреннюю обивку двери и уплотнительную пленку (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
3. Снимите наружную ручку двери и ее несущий кронштейн (см. Раздел Снятие и установка наружных ручек дверей).
4. Снимите направляющий желоб стеклоподъемника (1).
5. Выверните крепежные винты (3).
6. Рассоедините контактный разъем (5) электропроводки электромотора привода дверного активатора (М14/5 или М14/6).
7. Опустите замковую сборку (2) вниз и извлеките ее из дверной рамы через сервисное окно.
8. Отсоедините приводной трос (4).
9. Установка производится в обратном порядке, - поврежденную уплотнительную пленку следует заменить.
Задние двери

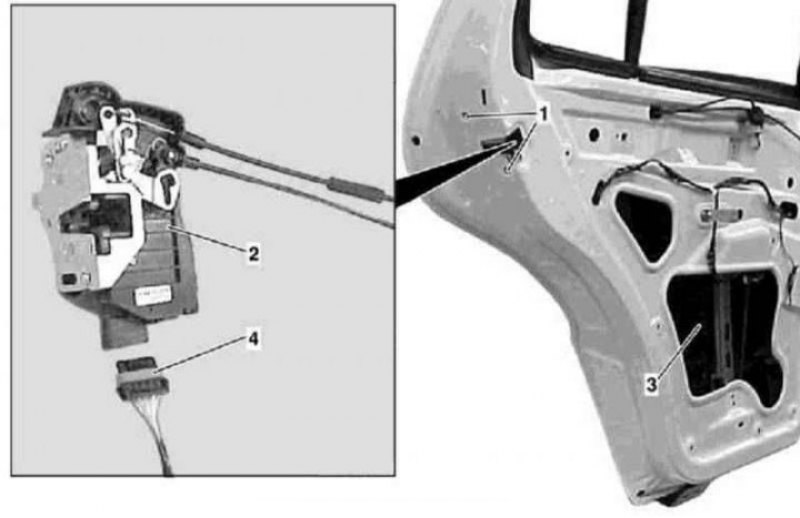

Детали установки элементов замковой сборки задней двери
1. Детали установки элементов замковой сборки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите внутреннюю обивку двери и уплотнительную пленку (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
3. Снимите наружную ручку двери и ее несущий кронштейн (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
4. Полностью закройте дверное стекло.
5. Рассоедините контактный разъем электропроводки (4).
(Оригинал найдёте на этом ресурсе: autoinstruction)
6. Выверните крепежные винты (1) и аккуратно извлеките замковую сборку (2) через сервисное окно (3) в дверной раме, - направляющий желоб стеклоподъемника следует слегка отвести вперед для пропускания замка под ним.
7. Установка производится в обратном порядке, - проследите за правильностью посадки направляющего желоба стеклоподъемника. Поврежденную уплотнительную пленку следует заменить.
Дверь задка

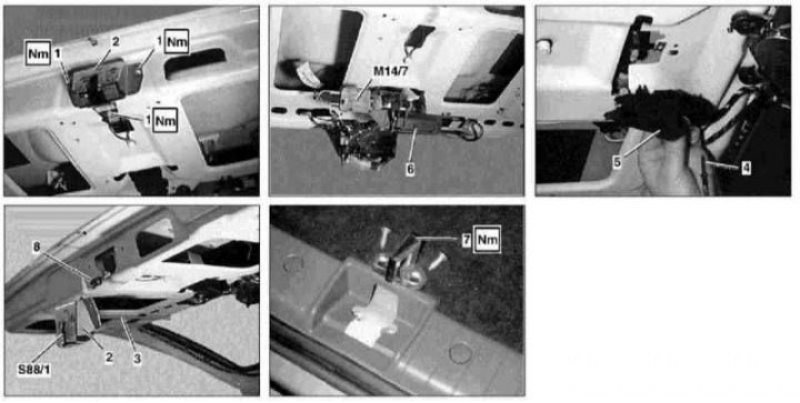

Детали установки элементов замковой сборки двери задка: 4 - Болт; 5 - Внутренняя обивка двери; М14/7 - Приводной электромотор активатора замка двери задка
1. Детали установки элементов замковой сборки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите внутреннюю обивку двери (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
3. Отсоедините тягу (3) от дверной ручки (6).
4. На моделях выпуска по 31.08.99 рассоедините контактный разъем электропроводки (8) тумблерного микровыключателя (S88/1).
5. Снимите дверной замок (2) и ударник (7), предварительно пометив положение последнего.
6. Установка производится в обратном порядке, - проследите за правильностью посадки ударника замка (7). В случае необходимости отрегулируйте посадку двери в кузовном проеме (см. Спецификации).
