Детали установки наружной ручки передней двери: 9 - Винты; 10 - Отверстие под винт
1. Детали установки наружной ручки передней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Отпустите крепежный винт (6).
3. Извлеките и снимите направляющую замкового цилиндра (2).
4. Оттяните ручку (1) в сборе с основанием (4) назад и высвободите ее из несущего кронштейна (8).
5. Снимите основание (5).
6. В случае необходимости снимите внутреннюю обивку и уплотнительную пленку (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок) и через сервисное окно в дверной раме извлеките несущий кронштейн (8) наружной ручки.
7. Установка производится в обратном порядке, - проследите за правильностью посадки основания (5) на несущем кронштейне (8). При установке направляющей замкового цилиндра (2) проследите за правильностью ввода поворотного штока (3) в зацепление с исполнительным механизмом замка.
Задние двери
Детали установки наружной ручки задней двери: 7 - Винты; 8 - Отверстие под винт
1. Детали установки наружной ручки задней двери показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Отпустите крепежный винт Т25x100 (3).
3. Снимите направляющую (2).
4. Оттяните ручку (1) в сборе с основанием (4) назад и высвободите ее из несущего кронштейна (6).
5. Снимите основание (5).
6. В случае необходимости снимите внутреннюю обивку и уплотнительную пленку (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок) и через сервисное окно в дверной раме извлеките несущий кронштейн (6) наружной ручки.
7. Установка производится в обратном порядке, - проследите за правильностью посадки основания (5) не несущем кронштейне (6).
Дверь задка

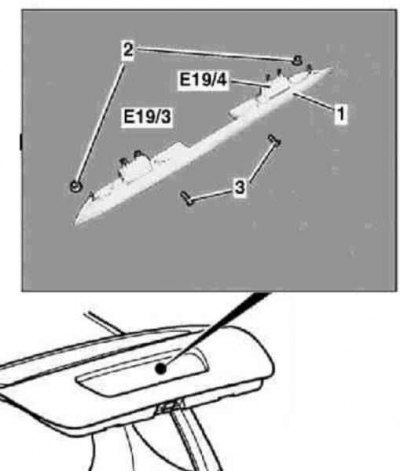

Детали установки наружной ручки двери задка
1. Детали установки наружной ручки двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите внутреннюю обивку дверной сборки (см. Раздел Снятие и установка панелей внутренней обивки дверных сборок).
3. Отдайте гайки (2) с внутренней стороны двери.
4. Отсоедините электропроводку фонарей подсветки номерного знака (Е19/3 и Е19/4).
5. Выверните винты (3) с наружной стороны двери и снимите ручку (1), - постарайтесь не повредить лакокрасочное покрытие.
6. Установка производится в обратном порядке.
