Активаторы замков передних дверей

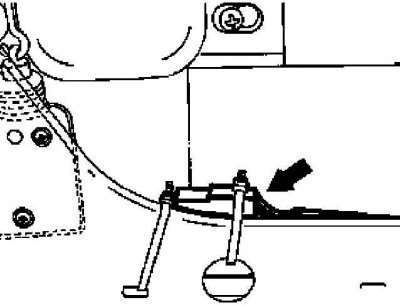

Детали установки активатора замка передней двери (1 из 3)

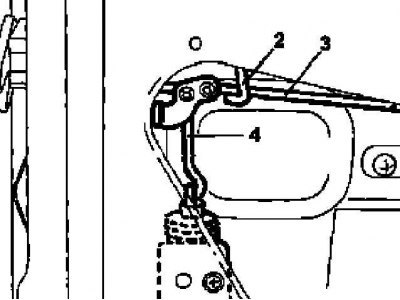

Детали установки активатора замка передней двери (2 из 3): 4 - Приводная тяга

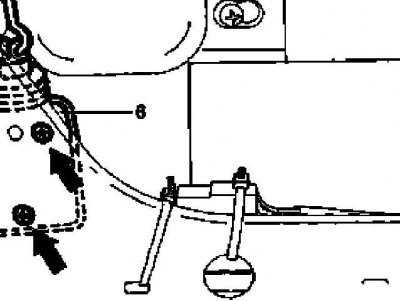

Детали установки активатора замка передней двери (3 из 3): 6 - Приводной электромотор
1. Отсоедините отрицательный провод от батареи.
2. Снимите панель внутренней обивки двери (см. Главу Кузов).
3. Рассоедините разъем электропроводки (стрелка) активатора дверного замка.
4. Отсоедините от дверного замка приводную тягу.
5. Выверните крепежные винты и снимите сборку исполнительного электромотора (6).
6. Установка производится в обратном порядке, - проследите за правильностью прокладки электропроводки и надежностью фиксации разъема.
Активаторы замков задних дверей
Модели Универсал

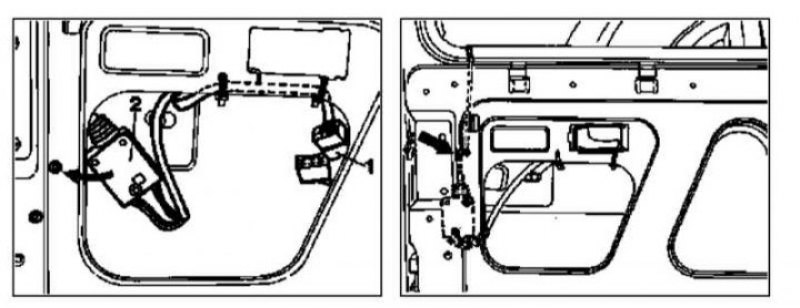

Детали установки активатора замка задней двери (модели Универсал): 1 - Разъем электропроводки; 2 - Приводной электромотор
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Снимите панель внутренней обивки двери (см. Главу Кузов).
4. Высвободите жгут электропроводки единого замка из дверной сборки и рассоедините разъем (1).
5. Отсоедините от дверного замка приводную тягу (стрелка).
6. Отпустите крепеж и снимите приводной электромотор (2).
7. Установка производится в обратном порядке, - проследите за правильностью прокладки электропроводки и надежностью фиксации разъема.
8. На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
9. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.
Модели с колесной базой 2850 мм

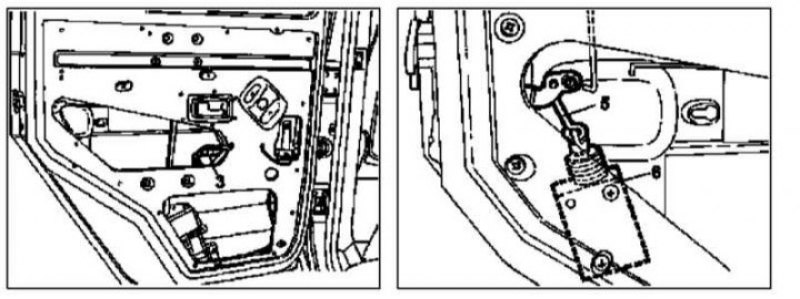

Детали установки активатора замка задней двери (модели с базой 2850 мм): 3 - Разъем электропроводки; 5 - Приводная тяга; 6 - Приводной электромотор
Порядок выполнения процедуры аналогичен описанному выше для активатора передней двери (см. параграфы с 1 по 6).
Активатор замка откидного борта (модели Кабриолет)

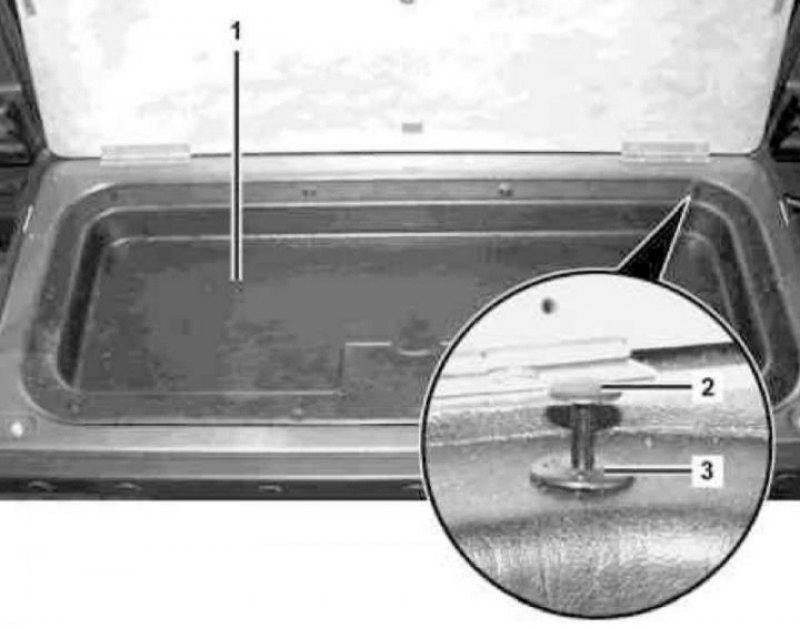

Детали установки активатора замка откидного борта на моделях Кабриолет (1 из 2): 1 - Пластмассовый лоток; 2 - Пластмассовый фиксатор; 3 - Штифт-расширитель

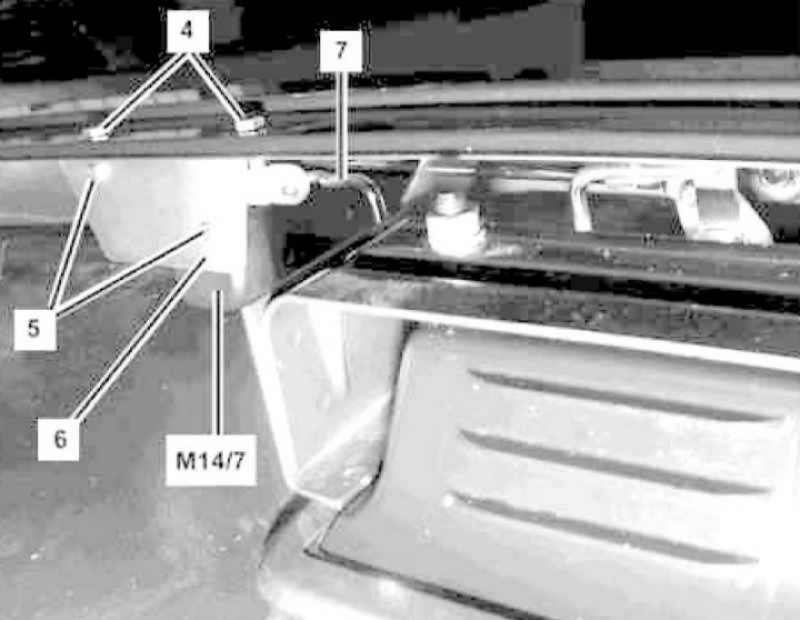

Детали установки активатора замка откидного борта на моделях Кабриолет (2 из 2): 4, 5 - Винты; 6 - Монтажная скоба; 7 - Приводная тяга; М14/7 - Приводной электромотор
1. Откиньте задний борт и снимите крышку инструментального отсека с его задней стороны.
2. Поддев фиксаторы (2), извлеките расширительные штифты (3) и снимите пластмассовый лоток инструментального отсека.
3. Отсоедините от приводного электромотора (М14/7) единого замка электропроводку.
4. Отделите от электромотора (М14/7) приводную тягу, - тяга остается подсоединенной к замковой сборке.
5. Выверните крепежные винты (5) и снимите со сборки электромотора (М14/7) монтажную скобу (6).
6. Снимите электромотор (М14/7).
7. Установка производится в обратном порядке.
Активатор замка крышки лючка заливной горловины топливного бака
Детали установки активатора замка крышки лючка заливной горловины топливного бака: 1, 2 - Винты; 3 - Стопорный палец; М14/10 - Приводной электромотор
1. Снимите правую заднюю секцию боковой отделки салона (см. Главу Кузов).
2. На моделях Универсал выверните винт (1) натяжной ленты аварийного открывания лючка заливной горловины.
[Оригинал найдёте на этом ресурсе: Autoinstruction.ru]
3. Выверните винты (2), предварительно пометив положения их головок в овальных отверстиях.
4. Высвободите из направляющей стопорный палец (3).
5. Наклонив назад, снимите приводной электромотор (М14/10).
6. На моделях Кабриолет отсоедините от стопорного пальца (3) тягу аварийного отпускания замка.
7. Отсоедините от мотора (М14/10) электропроводку.
8. Установка производится в обратном порядке, - проследите за правильностью совмещения нанесенных в процессе демонтажа меток (см. параграф 2).
