Электропривод спинки и подголовника
Детали установки электромоторов привода регулировки спинки и подголовника переднего сиденья: 1 - Крышка; 2 - Накладка; 3, 4 - Винты; 5 - Отвертка; М27/4 - Мотор привода регулировки подголовника левого сиденья; М28/4 - Мотор привода регулировки подголовника правого сиденья; М27/5 - Мотор привода регулировки спинки левого сиденья; М27/6 - Мотор привода регулировки спинки правого сиденья
1. Снимите сборку переднего сиденья (см. Главу Кузов).
2. Выверните крепежные винты и снимите заднюю обивку спинки.
3. Снимите подголовник.
4. Отсоедините электропроводку от электромотора привода регулировки подголовника (М27/4 или М28/4).
[Текст предоставлен порталом: AutoInstruction.ru]
5. Сдвинув вправо, через низ спинки снимите электромотор (М27/4 или М28/4).
6. Выверните крепежные винты (3) и снимите декоративную накладку (2).
7. С правой стороны отсоедините крышку (1) спинки.
8. Выверните расположенные справа винты (4), снимите электромотор привода регулировки спинки (М27/5 или М28/5) и отсоедините от него электропроводку.
9. Установка производится в обратном порядке.
Электропривод подушки

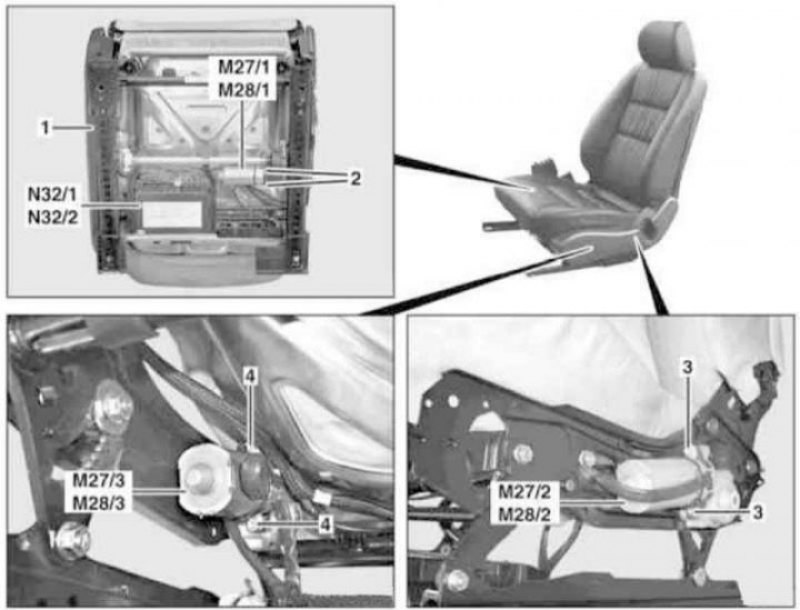

Детали установки электромоторов привода регулировки подушки переднего сиденья: 1 - Накладка; 2, 3, 4 - Винты; М27/1 - Мотор привода регулировки подушки левого сиденья в продольном направлении; М28/1 - Мотор привода регулировки подушки правого сиденья в продольном направлении; М27/2 - Мотор привода регулировки заднего края подушки левого сиденья в вертикальном направлении; М28/2 - Мотор привода регулировки заднего края подушки правого сиденья в вертикальном направлении; М27/3 - Мотор привода регулировки переднего края подушки левого сиденья в вертикальном направлении; М28/3 - Мотор привода регулировки переднего края подушки правого сиденья в вертикальном направлении; N32/1 - Оснащенный памятью блок управления регулировки положения водительского сиденья (и рулевой колонки); N32/2 - Оснащенный памятью блок управления регулировки положения пассажирского сиденья
1. Снимите сборку переднего сиденья (см. Главу Кузов).
2. Отделите оснащенный памятью блок управления регулировки положения сиденья (N32/1 или N32/2) и отсоедините от него электропроводку, - приготовьте сменные обвязные бандажи.
3. Выверните винты (2) и снимите приводной электромотор (М27/1 или М28/1).
4. Снимите накладку (1), выверните винты (3) и снимите электромотор (М27/2 или М28/2).
5. Для снятия моторов (М27/3 или М28/3) выверните винты (4).
6. Установка производится в обратном порядке.
