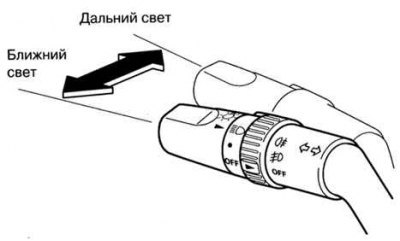

Рис. 1.65. Режимы переключения света фар
Нажмите на рычаг в направлении от себя, для того чтобы включить дальний свет фар. чтобы снова переключить фары на ближний свет, нажмите на рычаг к себе и верните его в исходное положение (рис. 1.65).
Сигнализация дальним светом фар

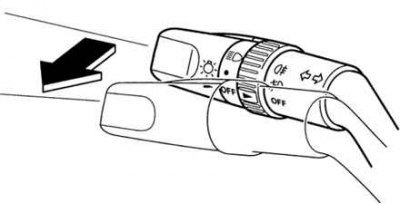

Рис. 1.66. Схема сигнализации дальним светом фар
Для сигнализации дальним светом фар нажмите на рычаг к себе до упора (рис. 1.66). Поворотная рукоятка центрального выключателя освещения может находиться в любом положении. Отпустите рычаг, и он вернется в исходное положение (при этом дальний свет фар выключится).
Корректор света фар
Количество пассажиров в автомобиле и масса перевозимого в багажном отделении груза воздействует на направление световых пучков фар в вертикальной плоскости.
Автоматический корректор фар
Направление световых пучков автоматически корректируется при включении фар.
Ручной корректор фар

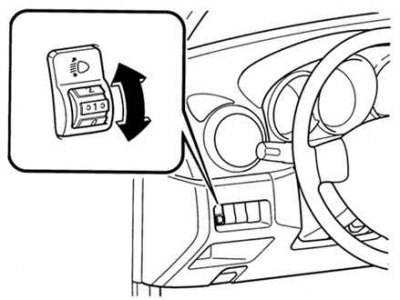

Рис. 1.67. Схема работы корректора света фар
(Текст взят с портала проекта: autoinstruction)
Маховичок корректора, расположенный на панели управления, позволяет вручную отрегулировать наклон оптических осей фар (рис. 1.67).
Дневное габаритное освещение
Дневное габаритное освещение включается автоматически при повороте выключателя зажигания в положение «ON» (зажигание включено). Режим дневного освещения выключается при включении габаритных фонарей.
