Передняя часть
Отсоедините отрицательный провод от аккумуляторной батареи.

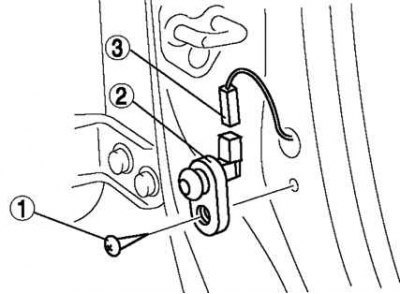

Рис. 7.45. Порядок снятия компонентов концевого выключателя двери: 1 – винт; 2 – выключатель двери; 3 – разъем
Снимите в порядке, указанном на рисунке 7.45.
Установите в порядке, обратном снятию.
Задняя часть
Отсоедините отрицательный провод от аккумуляторной батареи.

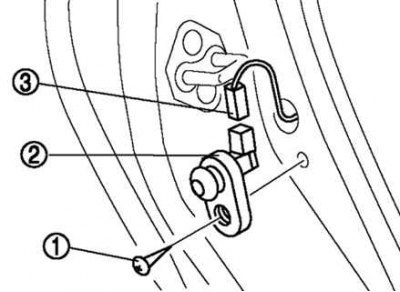

Рис. 7.46. Порядок снятия компонентов концевого выключателя двери: 1 – винт; 2 – выключатель двери; 3 – разъем
Снимите в порядке, указанном на рисунке 7.46.
Установите в порядке, обратном снятию.
Проверка концевого выключателя двери
Снимите концевой выключатель двери.

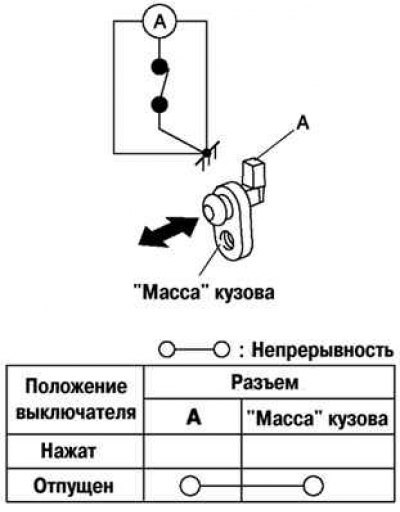

Рис. 7.47. Схема проверки концевого выключателя двери
Проверьте целостность цепи между выводом выключателя двери и основанием корпуса, используя омметр (рис. 7.47).
Если измерения на соответствуют данным, приведенным в таблице, замените концевой выключатель.
