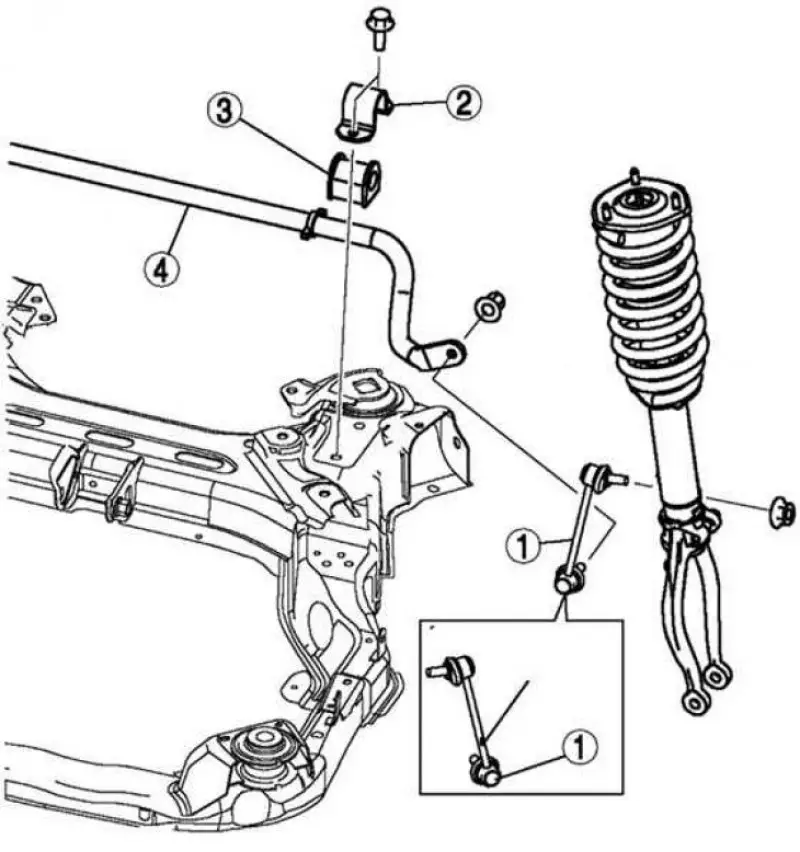

Рис. 4.18. Передний стабилизатор: 1 – стойка стабилизатора поперечной устойчивости; 2 – кронштейн стабилизатора; 3 – втулка стабилизатора; 4 – передний стабилизатор
Снятие
Снимите узел передней поперечины.
Снимите стойку стабилизатора поперечной устойчивости.
Снимите кронштейн стабилизатора.
Проверка
Снимите стойку стабилизатора с автомобиля.
Проверьте на наличие деформации и повреждений.
Измерьте момент вращения шарового шарнира.
Покачайте из стороны в сторону шаровой палец 10 раз.

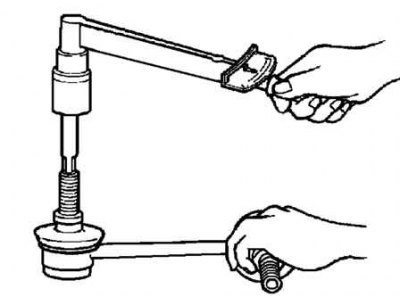

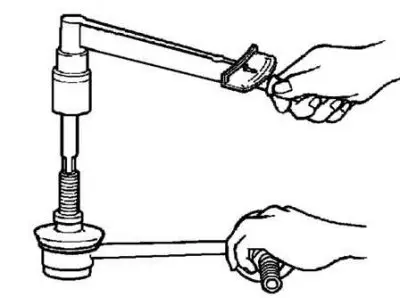

Рис. 4.19. Проверка шарового шарнира
Поверните палец шарового шарнира на 10 оборотов (рис. 4.19).
Измерьте момент сопротивления вращению, используя подходящие торцовый и динамометрический ключи.
Момент сопротивления: 0,23–0,47 Н·м.
Установка
Нанесите консистентную смазку для резиновых изделий на внутреннюю поверхность втулки стабилизатора.
Выровняйте втулку относительно внутренней части установочной пластины стабилизатора поперечной устойчивости.

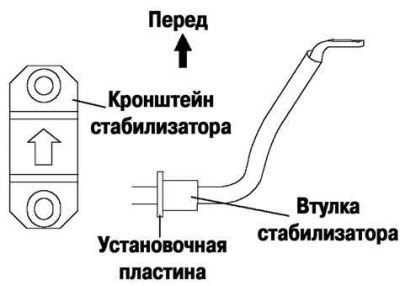

Рис. 4.20. Схема установки кронштейна стабилизатора
Установите кронштейн стабилизатора (рис. 4.20).
Установите в порядке, обратном снятию.
Отрегулируйте установку на нуль передних фар.
