Проверка высоты положения педали тормоза
Убедитесь в том, что расстояние от коврика пола до центра верхней поверхности опорной площадки педали соответствует норме.
Высота педали (контрольное значение)
Регулировка высоты положения педали тормоза
Ослабьте контргайку B и поверните болт до упора в педаль.
Ослабьте контргайку D и поверните стержень C для регулировки высоты.
Затяните болт с контргайкой B.
Момент затяжки: 9,8–14,7 Н·м.

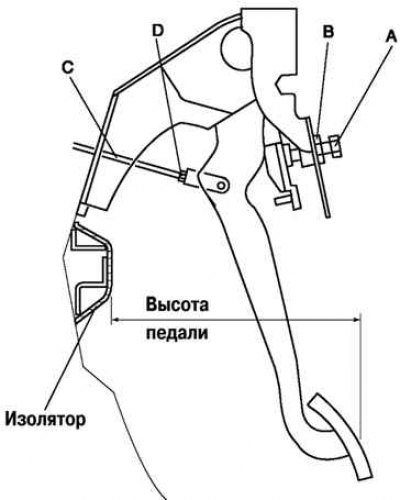

Рис. 6.15. Проверка высоты положения педали тормоза
После регулировки, проверьте зазор педали и работу сигнала торможения (рис. 6.15).
Проверка зазора педали тормоза
Выжмите педаль несколько раз, чтобы устранить вакуум в системе.
Снимите пружинный штифт, убедитесь, что отверстия в вилке и в педали совпадают, и повторно установите штифт.
Мягко выжмите педаль вручную до появления сопротивления и проверьте зазор.
Зазор педали: 0–3 мм.
Регулировка зазора педали тормоза
Снимите пружинный штифт и штифт с головкой и отверстием под шплинт.

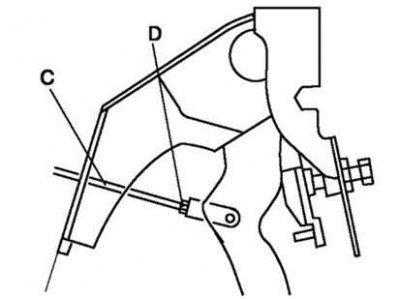

Рис. 6.16. Регулировка зазора педали тормоза
Ослабьте контргайку D и поверните стержень C до совмещения отверстий в вилке и педали (рис. 6.16).
Установите штифт с головкой и отверстием под шплинт и пружинный штифт.
Затяните контргайку D.
Момент затяжки: 15,7–21,6 Н·м.
Проверьте высоту педали и работу сигнала торможения.
Проверка зазора педаль-пол
Запустите двигатель и нажмите педаль тормоза с силой, равной 588 Н.

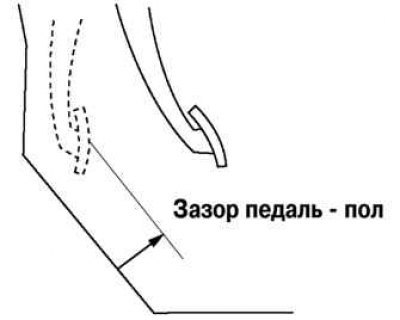

Рис. 6.17. Проверка зазора педаль-пол
Убедитесь в том, что расстояние от панели пола до центра опорной площадки педали соответствует норме при нажатой педали (рис. 6.17).
Если расстояние менее нормы, проверьте отсутствие воздуха в тормозной системе.
Величина зазора, минимум – 68 мм.
Проверка выключателя сигналов торможения
Отсоедините отрицательный провод аккумуляторной батареи.
Отсоедините жгут разъема выключателя сигналов торможения.
Текст взят с портала проекта [autoinstruction.ru]
Рис. 6.18. Схема проверки выключателя сигналов торможения
Проверьте наличие электрической цепи между выводами разъема выключателя сигналов торможения (рис. 6.18).
Если это не так, замените выключатель сигналов торможения.
