Топливная система — общие сведения (Mazda 6 GG)

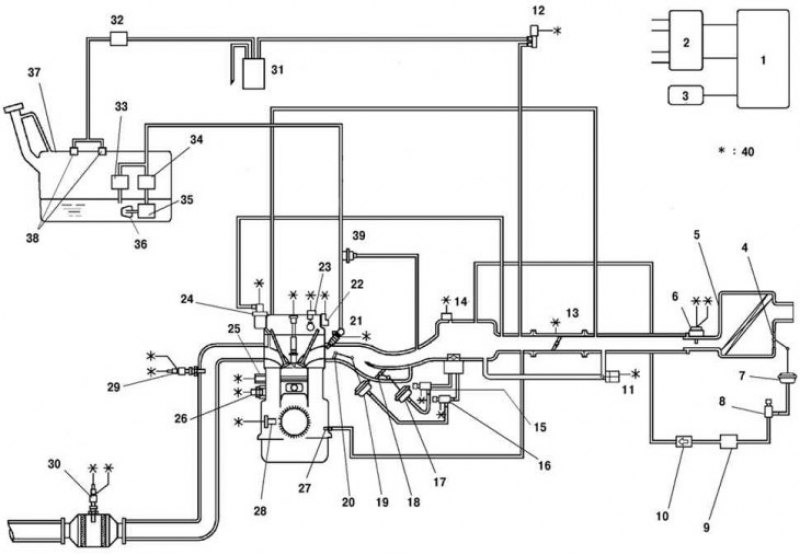

Рис. 2.53. Схема системы управления топливной системой автомобиля Mazda 6: 1 – блок PCM; 2 – катушка зажигания; 3 – генератор; 4* – заслонка системы VAD; 5 – воздушный фильтр; 6 – датчик массового расхода воздуха; 7* – исполнительный механизм заслонки системы VAD; 8* – управляющий электромагнитный клапан системы VAD; 9* – вакуумная камера; 10* – обратный клапан системы VAD; 11 – регулятор холостого хода; 12 – электромагнитный клапан продувки; 13 – датчик положения дроссельной заслонки; 14 – датчик абсолютного давления; 15* – управляющий электромагнитный клапан системы VIS; 16 – управляющий электромагнитный клапан Variable tumble; 17* – исполнительный механизм заслонки системы VIS; 18* – заслонка системы VIS; 19 – исполнительный механизм заслонки системы VTCS; 20 – заслонка системы VTCS; 21 – топливная форсунка; 22* – управляющий масляный клапан; 23 – датчик положения распредвала; 24 – клапан системы рециркуляции отработавших газов; 25 – датчик детонации; 26 – датчик температуры охлаждающей жидкости; 27 – клапан вентиляции картера; 28 – датчик положения коленвала; 29 – датчик концентрации кислорода с подогревом (передний); 30 – датчик концентрации кислорода с подогревом (задний); 31 – емкость с активированным углем (адсорбер); 32 – обратный клапан (двухсторонний); 33 – регулятор давления; 34 – топливный фильтр (высокого давления); 35 – топливный насос; 36 – топливный фильтр (низкого давления); 37 – топливный бак; 38 – гравитационный клапан; 39 – гаситель пульсаций; 40 – к блоку PCM;
* : для двигателей L3

Рис. 2.54а. Монтажная схема системы управления топливной системой автомобиля Mazda 6 с иммобилайзером (часть 1): Система управления топливной системой автомобиля Mazda 6 с иммобилайзером (рис. 2.54а, 2.54б) содержит следующие элементы: 1 – датчик концентрации кислорода с подогревом (передний); 2 – датчик концентрации кислорода с подогревом (задний); 3 – датчик положения дроссельной заслонки; 4 – датчик абсолютного давления во впускном коллекторе; 5 – датчик давления; 6 – датчик температуры охлаждающей жидкости; 7 – датчик массового расхода воздуха/температуры воздуха на впуске; 8 – датчик температуры воздуха на впуске; 9 – датчик абсолютного давления во впускном коллекторе; 10 – локальная сеть контроллера (CAN); 11 – датчик детонации; 12 – датчик положения коленвала; 13 – датчик положения распредвала; 14 – топливная форсунка № 1; 15 – топливная форсунка № 2; 16 – топливная форсунка № 3; 17 – топливная форсунка № 4; 18 – регулятор холостого хода; 19 – нагреватель датчика концентрации кислорода (передний); 20 – нагреватель датчика концентрации кислорода (задний); 21 – реле системы кондиционирования воздуха; 22 – реле вентилятора системы охлаждения; 23 – реле вентилятора системы охлаждения; 24 – реле вентилятора системы охлаждения; 25 – реле вентилятора системы охлаждения; 26 – реле топливного насоса; 27 – спираль; 28 – лампа безопасности; 29 – выключатель зажигания; 30 – главное реле; 31 – двигатели L8, LF (горячая область) и L3; 32 – модели с автоматической коробкой передач; 33 – модели с механической коробкой передач; 34 – генератор; 35 – датчик давления хладагента (средний); 36 – датчик давления гидроусилителя рулевого управления; 37 – электродвигатель вентилятора; 38 – датчик давления хладагента (высокий и низкий); 39 – выключатель системы кондиционирования воздуха; 40 – выключатель сигналов торможения; 41 – выключатель нейтрали; 42 – выключатель сцепления; 43- выключатель диапазона коробки передач; 44 – турбинный датчик скорости; 45 – выключатель HOLD; 46 – датчик TFT; 47 – датчик давления масла; 48 – датчик скорости автомобиля; 49 – катушка зажигания; 50 – генератор; 51 – электромагнитный клапан продувки; 52 – управляющий электромагнитный клапан системы VAD; 53 – клапан системы рециркуляции отработавших газов; 54 – управляющий электромагнитный клапан Variable tumble; 55 – управляющий электромагнитный клапан системы VIS; 56 – управляющий масляный клапан; 57 – корпус клапана; 58 – сигнал торможения; 59 – двигатели L8, LF (горячая область) и L3; 60 – модель с механической коробкой передач; 61 – модели с автоматической коробкой передач; 62 – двигатель L3

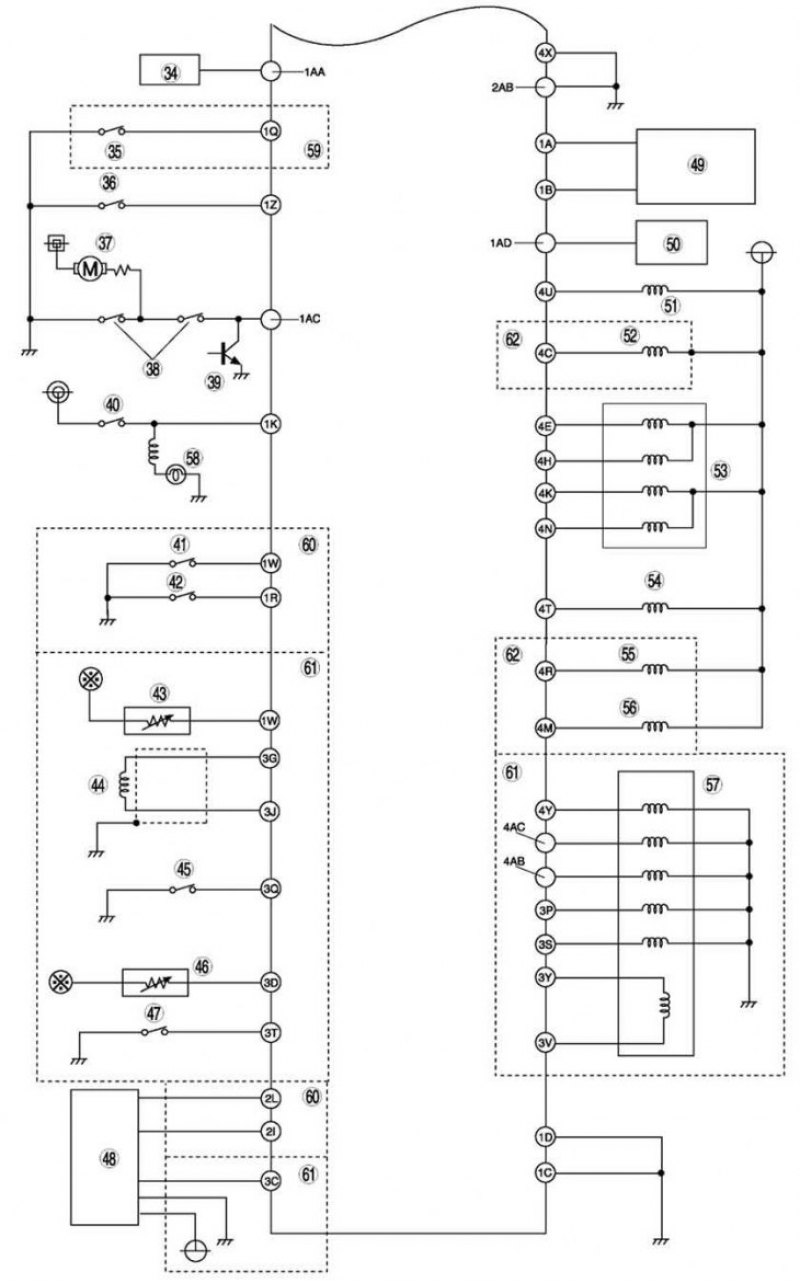

Рис. 2.54б. Монтажная схема системы управления топливной системой автомобиля Mazda 6 с иммобилайзером (часть 2 – продолжение)

Рис. 2.55а. Монтажная схема системы управления топливной системой автомобиля Mazda 6 без иммобилайзера (часть 1): Система управления топливной системой автомобиля Mazda 6 без иммобилайзера (рис. 2.55а, 2.55б) содержит следующие элементы: 1 – датчик концентрации кислорода с подогревом (передний); 2 – датчик концентрации кислорода с подогревом (задний); 3 – датчик положения дроссельной заслонки; 4 – датчик абсолютного давления во впускном коллекторе; 5 – датчик давления; 6 – датчик температуры охлаждающей жидкости; 7 – датчик массового расхода воздуха/температуры воздуха на впуске; 8 – датчик температуры воздуха на впуске; 9 – датчик абсолютного давления во впускном коллекторе; 10 – локальная сеть контроллера (CAN); 11 – датчик детонации; 12 – датчик положения коленвала; 13 – датчик положения распредвала; 14 – топливная форсунка № 1; 15 – топливная форсунка № 2; 16 – топливная форсунка № 3; 17 – топливная форсунка № 4; 18 – регулятор холостого хода; 19 – нагреватель датчика концентрации кислорода (передний); 20 – нагреватель датчика концентрации кислорода (задний); 21 – реле системы кондиционирования воздуха; 22 – реле вентилятора системы охлаждения; 23 – реле вентилятора системы охлаждения; 24 – реле вентилятора системы охлаждения; 25 – реле вентилятора системы охлаждения; 26 – реле топливного насоса; 27 – выключатель зажигания; 28 – главное реле; 29 – двигатели L8, LF (горячая область) и L3; 30 – модели с автоматической коробкой передач; 31 – генератор; 32 – датчик давления хладагента (средний); 33 – датчик давления гидроусилителя рулевого управления; 34 – электродвигатель вентилятора; 35 – датчик давления хладагента (высокий и низкий); 36 – выключатель системы кондиционирования воздуха; 37 – выключатель сигналов торможения; 38 – сигнал торможения; 39 – выключатель нейтрали; 40 – выключатель сцепления; 41 – выключатель диапазона коробки передач; 42 – датчик скорости входа/турбины; 43 – выключатель HOLD; 44 – датчик TFT; 45 – датчик давления масла; 46 – датчик скорости автомобиля; 47 – датчик давления масла; 48 – датчик скорости автомобиля; 48 – генератор; 49 – электромагнитный клапан продувки; 50 – управляющий электромагнитный клапан системы VAD; 51 – клапан системы рециркуляции отработавших газов; 52 – управляющий электромагнитный клапан Variable tumble; 53 – управляющий электромагнитный клапан системы VIS; 54 – управляющий масляный клапан; 55 – корпус клапана; 56 – двигатели L8, LF (горячая область) и L3; 57 – модели с механической коробкой передач; 58 – модели с автоматической коробкой передач; 59 – двигатель L3.

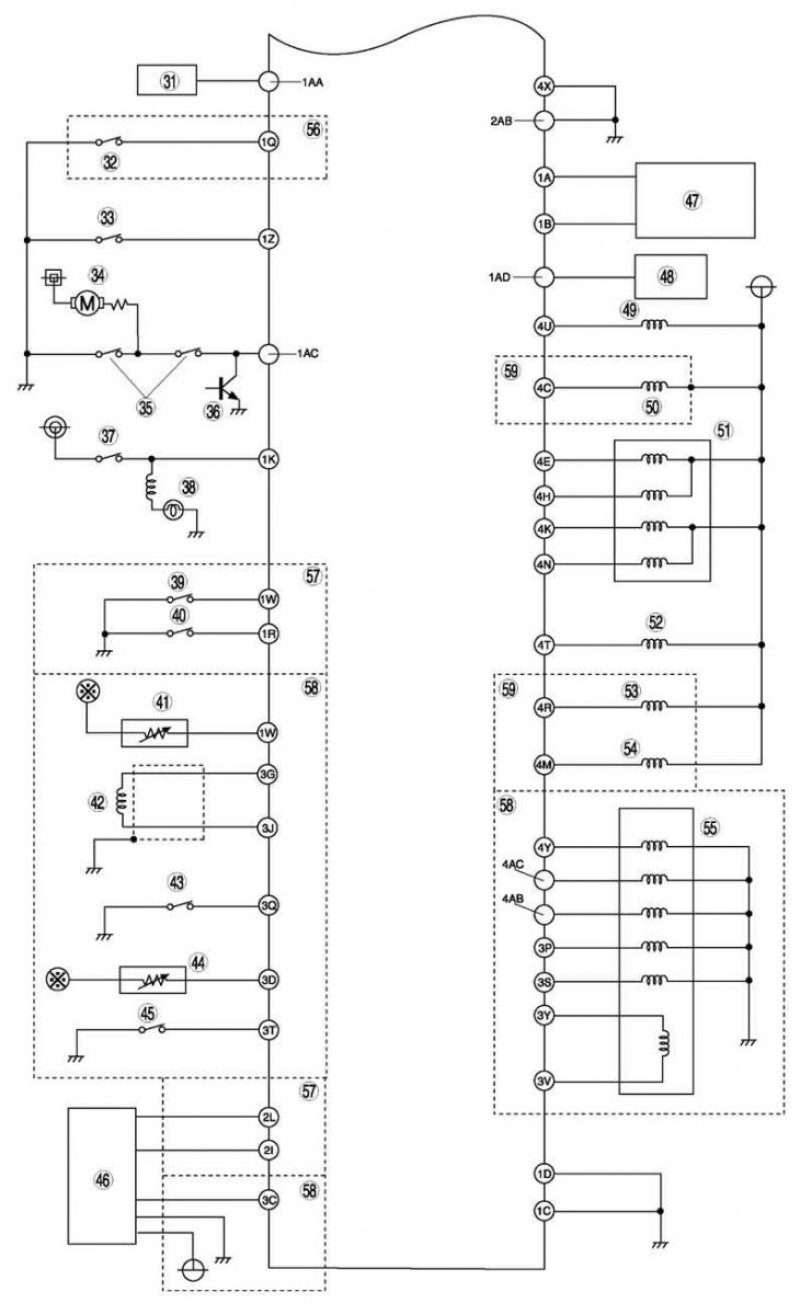

Рис. 2.55б. Монтажная схема системы управления топливной системой автомобиля Mazda 6 без иммобилайзера (часть 2 – продолжение)
