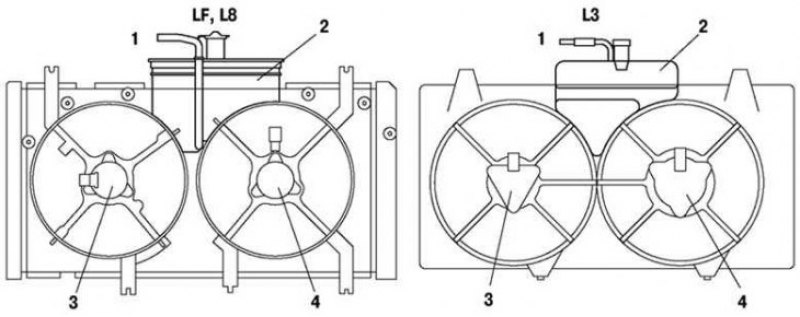

Рис. 2.50. Вентилятор, обтекатель и расширительный бачок в сборе: 1 – к радиатору; 2 – расширительный бачок системы охлаждения; 3 – двигатель вентилятора системы охлаждения № 1; 4 – двигатель вентилятора системы охлаждения № 2
Вентиляторы установлены на обтекателе радиатора. Обтекатель радиатора изготовлен из пластмассы. На автомобилях с двигателями LF и L8 расширительный бачок системы охлаждения может быть снят с обтекателя радиатора. На автомобилях с двигателем L3 расширительный бачок системы охлаждения не снимается (рис. 2.50).

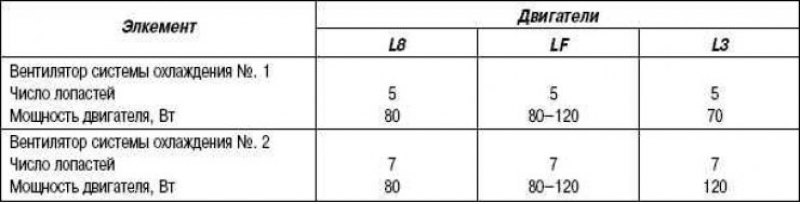

Таблица 2.18. Характеристики вентилятора системы охлаждения, двигателя вентилятора
