Демонтаж
1. Снимите автоматическую трансмиссию в сборе.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕМОНТНЫЕ РАБОТЫ, Автоматическая трансмиссия в сборе с раздаточной коробкой - снятие и установка.
2. Снимите коробку передач в сборе с раздаточной коробкой и опустите ее на подставку.
3. Освободите шланг вентиляции картера раздаточной коробки из фиксаторов.
4. Отсоедините шланг вентиляции от коробки передач.

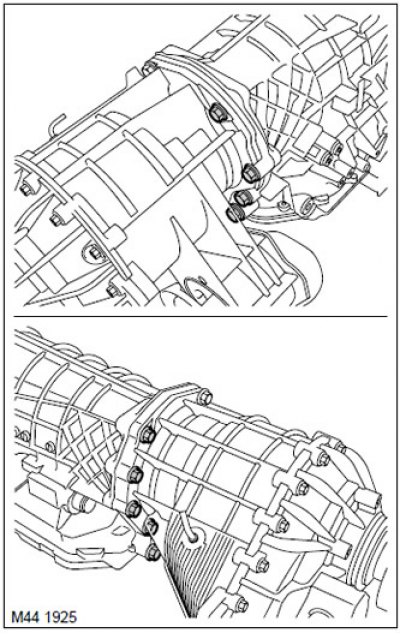

5. Выверните 9 винтов типа Torx и снимите раздаточную коробку.
6. Выверните винт, крепящий кронштейн разъема выключателя блокировки и освободите провода от коробки передач.
7. Выверните два винта крепления щитка выключателя блокировки и снимите щиток.
8. Выверните два винта крепления выключателя блокировки к коробке передач и снимите выключатель.
Сборка
1. Очистите выключатель блокировки и сопрягаемую поверхность коробки передач.
2. Установите выключатель блокировки, заверните винты крепления и затяните их с моментом 10 Н·м.
3. Установите щиток выключателя блокировки, заверните винты крепления и затяните их с моментом 10 Н·м.
4. Установите провода выключателя блокировки, заверните винт прижима разъема и затяните его с моментом 10 Н·м.
5. Очистите стыковочную поверхность раздаточной коробки, установочные штифты и отверстия под них.
6. Совместите раздаточную коробку с автоматической коробкой передач, заверните винты типа Torx и затяните их с моментом 43 Н·м.
7. Присоедините вентиляционный шланг к коробке передач.
8. Закрепите шланг вентиляции картера раздаточной коробки в фиксаторах на картере автоматической коробки передач.
9. Снимите автоматическую коробку передач в сборе с раздаточной коробкой с подставки и установите на домкрат для подъема трансмиссии.
10. Установите на место автоматическую трансмиссию в сборе.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕМОНТНЫЕ РАБОТЫ, Автоматическая трансмиссия в сборе с раздаточной коробкой - снятие и установка.
