Демонтаж
1. Снимите поддон коробки передач.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕМОНТНЫЕ РАБОТЫ, Прокладка - поддон картера автоматической трансмиссии.

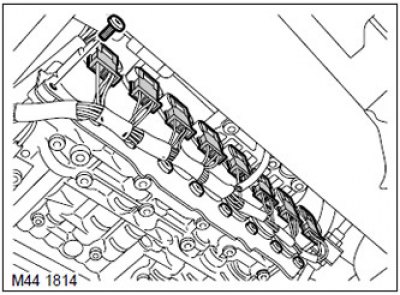

2. Отсоедините колодки разъема от электромагнитных клапанов.
3. Выверните 9 винтов типа Torx, фиксирующих планку крепления электромагнитов, снимите планку крепления.
4. Снимите электромагнитный клапан и удалите уплотнительное кольцо, если оно установлено.
Сборка
1. Протрите сопрягаемые поверхности электромагнитного клапана.
2. Установите новые уплотнительные кольца на электромагнит и смажьте их рабочей жидкостью автоматической трансмиссии.
3. Установите электромагнит на блок золотников и клапанов.
4. Установите планку крепления электромагнитов, заверните винты крепления и затяните их с моментом 10 Н·м.
5. Присоедините колодки к разъемам электромагнитных клапанов.
6. Установите на место поддон.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕМОНТНЫЕ РАБОТЫ, Прокладка - поддон картера автоматической трансмиссии.
