ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения.
Примечание: Эта резьба левосторонняя.
4. Снимите воздушный патрубок.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
5. Отсоедините колодку от разъема выключателя блокировки.
6. Освободите фиксаторы крепления кабеля левого кислородного датчика к картеру автоматической трансмиссии.
7. Выверните два верхних винта типа Torx крепления картера автоматической трансмиссии.
8. Поднимите автомобиль на подъемнике.
9. Снимите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
10. Снимите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
11. Отверните 5 гаек и снимите правый тепловой экран.
12. Слейте рабочую жидкость из картера автоматической трансмиссии.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕГУЛИРОВКИ, Рабочая жидкость автоматической коробки передач - слив и заливка.
13. С помощью приспособления LRT-44-032 поддержите автоматическую трансмиссию на домкрате. Стрелка на рисунке направлена к передней части автомобиля.
14. Снимите болт и гайку, соединяющие опору трансмиссии в сборе с поперечной рамой.
15. Выверните 6 винтов крепления поперечной рамы и снимите поперечную раму.
[Смотрите источник на портале www.AutoInstruction.ru]
16. Снимите сайлентблоки с опоры.
17. Опустите коробку передач на домкрате.
Внимание: Не допускайте, чтобы коробка передач повисла на тросе селектора передач.
18. Снимите колодку с разъема узла привода переключения передач раздаточной коробки.
19. Отсоедините колодку от разъема автоматической коробки передач.
20. Разъедините фиксаторы, крепящие кабели кислородных датчиков к раздаточной коробке.

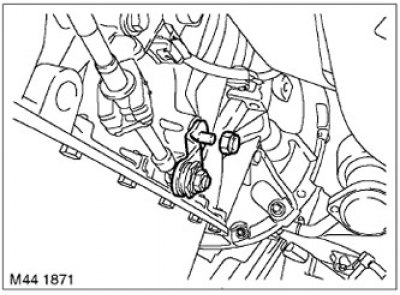

21. Отверните гайку крепления рычага селектора к валу селектора коробки передач и снимите рычаг селектора.
22. Выверните два винта планки крепления троса селектора к коробке передач и закрепите трос в стороне.
23. Выверните винт крепления датчика положения коленчатого вала, снимите датчик и расположите его в стороне.
24. Снимите кабель правого кислородного датчика с картера автоматической трансмиссии.
25. Снимите защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
26. Снимите заглушку с картера гидротрансформатора, чтобы получить доступ к винтам крепления гидротрансформатора.
27. Проворачивая вал двигателя откройте доступ к четырем винтам крепления ведущего фланца к гидротрансформатору и выверните их.
28. Выверните два винта крепления стартера и закрепите стартер в стороне.
29. Выверните винт крепления прижима трубопроводов охладителя к поддону автоматической коробки передач.
30. Выверните болт крепления наконечника трубопровода охладителя к левой стороне картера автоматической трансмиссии и выбросьте уплотнительные прокладки.
31. Снимите трубопровод охладителя с правой стороны картера автоматической трансмиссии и выбросьте уплотнительное кольцо.
32. Выверните 8 винтов типа Torx крепления картера автоматической трансмиссии.
33. С помощью помощника осторожно снимите автоматическую трансмиссию в сборе с двигателя. Гидротрансформатор должен остаться с автоматической коробкой передач.

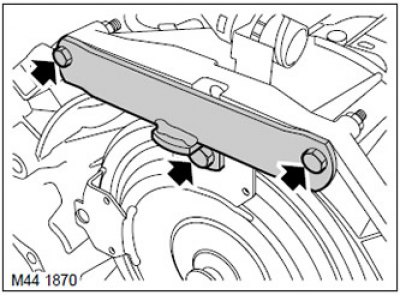

34. Установите фиксирующую пластину гидротрансформатора и закрепите ее винтами.
Сборка
1. Очистите все соединяемые поверхности.
2. Снимите фиксирующую пластину гидротрансформатора.
3. С помощью помощника осторожно установите автоматическую трансмиссию в сборе на двигатель. Обеспечьте совпадение центрирующих деталей гидротрансформатора и картера автоматической коробки передач.
4. Заверните 8 винтов типа Torx крепления автоматической трансмиссии к двигателю и затяните их с моментом 45 Н·м.
5. Протрите концы трубопроводов охладителя и сопрягаемые с ними поверхности картера.
6. Установите трубопровод охладителя на левой стороне картера автоматической трансмиссии.
7. Смажьте новые уплотнительные прокладки рабочей жидкостью, заверните винт крепления трубопровода и затяните его с моментом 37 Н·м.
8. Установите новое уплотнительное кольцо на конец трубопровода охладителя, присоедините трубопровод к картеру автоматической трансмиссии и затяните гайку крепления с моментом 37 Н·м.
9. Установите прижим трубопроводов охладителя, заверните винт и затяните его с моментом 6 Н·м.
10. Установите стартер, заверните винты крепления и затяните их с моментом 45 Н·м.
11. Заверните винты крепления гидротрансформатора к ведущему фланцу и затяните их с моментом 45 Н·м.
12. Установите заглушку на картер гидротрансформатора.
13. Установите на место защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
14. Закрепите кабели кислородных датчиков на картере автоматической трансмиссии.
15. Очистите датчик положения вала двигателя и сопрягаемую поверхность.
16. Установите датчик положения вала двигателя на место, заверните винт крепления и затяните его с моментом 6 Н·м.
17. Установите планку крепления троса селектора на картер коробки передач, заверните винты и затяните их с моментом 10 Н·м.
18. Соедините рычаг селектора с выключателем блокировки, заверните гайку и затяните ее с моментом 10 Н·м.
19. Установите и закрепите фиксаторы, крепящие кабели кислородных датчиков к раздаточной коробке.
20. Присоедините колодку к разъему автоматической коробки передач.
21. Присоедините колодку к разъему узла привода переключения передач раздаточной коробки.
22. Поднимите коробку передач на домкрате.
23. Установите сайлентблоки.
24. Соедините поперечную раму с опорой, установите болт с гайкой, но не затягивайте их до конца.
25. Установите поперечную раму, заверните винты крепления и затяните их с моментом 68 Н·м.
26. Уберите домкрат из-под коробки передач.
27. Затяните гайку и болт крепления опоры к поперечной раме с моментом 100 Н·м.
28. Установите тепловой экран и затяните гайки его крепления.
29. Установите задний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний.
30. Установите на место передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
31. Опустите автомобиль.
32. Заверните два верхних винта типа Torx крепления картера автоматической трансмиссии и затяните их с моментом 25 Н·м.
33. Установите и закрепите фиксаторы крепления кабеля левого кислородного датчика к картеру автоматической трансмиссии.
34. Присоедините колодки к разъему выключателя блокировки.
35. Установите на место воздушный патрубок.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
36. Установите вентилятор на шкив и затяните гайку крепления вязкостной муфты с моментом 40 Н·м.
37. Присоедините отрицательную клемму к аккумуляторной батарее.
38. Залейте рабочую жидкость в автоматическую трансмиссию.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - ZF 5HP24, РЕГУЛИРОВКИ, Рабочая жидкость автоматической коробки передач - слив и заливка.
