Предостережение: Если в баке много топлива, то откачайте его через заливную горловину, при помощи специальной установки, до уровня ниже топливоприёмника.
Демонтаж
1. Установите автомобиль на подъёмник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите топливоподкачивающий насос.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Погружной топливоподкачивающий модуль: до мая 2003 года.
Предостережение: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.
4. При помощи приспособления перекачайте топливо из топливного бака в герметично закрывающуюся ёмкость. Подробные указания по использованию приспособления прочитайте в инструкции по его эксплуатации.
Предостережение: Сливать топливо из бака следует до его снятия с автомобиля.
5. Снимите промежуточную секцию системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы.
6. Снимите карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.
7. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

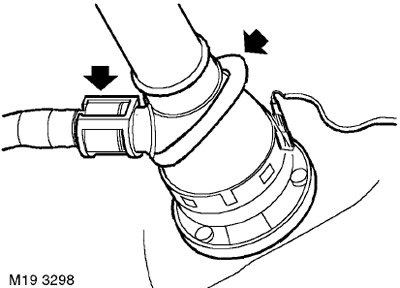

8. Ослабьте хомут крепления шланга вентиляции и отсоедините шланг вентиляции от патрубка заливной трубы.
9. Ослабьте хомут и отсоедините атмосферный шланг на отделителе паров топлива.

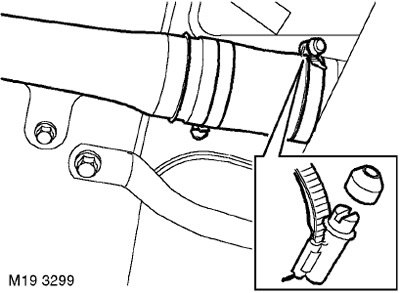

10. Снимите защитную крышку хомута наливной трубы и ослабьте хомут.

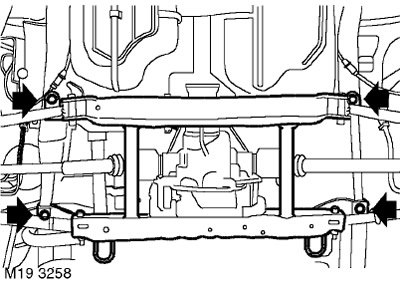

11. Вывесьте задний подрамник и отверните 4 болта крепления заднего подрамника к кузову.
12. Опустите подрамник.
Внимание: Не допускайте повисания заднего подрамника на шлангах тормозной системы.

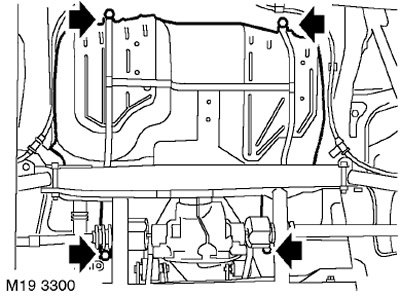

13. Вместе с помощником отверните 4 болта крепления топливного бака к кузову, опустите и снимите его с автомобиля.
Примечание: Во время опускания топливного бака необходимо вытянуть шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

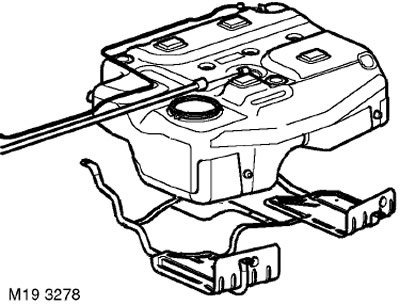

14. Снимите топливный бак с подвесного крепления. Снимите теплозащитные и противопожарные экраны.
15. Снимите хомуты крепления со шланга вентиляции и с атмосферного шланга.
16. Отсоедините шланг вентиляции и атмосферный шланг от топливного бака.
Установка
1. Наденьте шланг вентиляции и атмосферный шланг на топливный бак, закрепите их хомутами.
2. Установите теплозащитные и противопожарные экраны. Установите на топливный бак подвесное крепление.
3. С помощью напарника вверните болты крепления топливного бака к кузову и затяните их моментом 45 Нм.
Примечание: Во время установки топливного бака необходимо пропустить шланги заливной трубы и абсорбера паров топлива через отверстие кузова.
4. Поднимите подрамник, вверните болты и затяните их моментом 190 Нм.
Информация доступна на портале: www.Autoinstruction.ru
5. Присоедините шланг вентиляции к горловине наливной трубы и закрепите хомутом.
6. Присоедините атмосферный шланг к уловителю паров топлива, наденьте и затяните хомут.
7. Установите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.
8. Установите карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.
9. Установите среднюю секцию системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы.
10. Установите модуль электробензонасоса.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Погружной топливоподкачивающий модуль: до мая 2003 года.
11. Присоедините "отрицательную" клемму аккумуляторной батареи.
