Топливоподкачивающий насос в сборе с фильтром: после мая 2003 (Land Rover Freelander 1)

0

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

Предостережение: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО₂), газовый или порошковый.

2. Поднимите автомобиль на подъемнике.

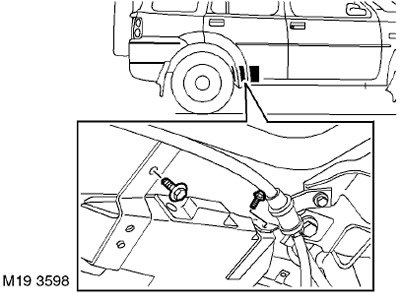

3. Отверните 2 болта крепления топливоподкачивающего насоса с фильтром к кузову.

4. Отверните саморез крепления грязезащитного щитка к топливоподкачивающему насосу с фильтром в сборе. Снимите грязезащитный щиток.

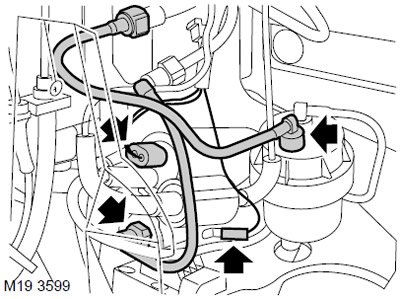

5. Опустите топливоподкачивающий насос и отсоедините от него электрический разъём.

6. Отсоедините провод "массы" от кожуха фильтра.

7. Установите ёмкость под топливным насосом для сбора вытекающего топлива.



8. Отсоедините шланг топливного бака от отстойника.

Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

9. Отсоедините топливный шланг, ведущий от датчика низкого давления к топливному фильтру.

10. Для автомобилей с топливным отопителем салона: Отсоедините топливные шланги и электрический разъём от насоса отопителя салона.

11. Снимите модуль топливоподкачивающего насоса в сборе с фильтром.

Установка

1. Протрите присоединительные части топливных шлангов.

2. Установите топливный насос в сборе с фильтром на кузов и присоедините обе топливные трубки.

3. Для автомобилей с топливным отопителем салона: Присоедините топливные шланги и электрический разъём к насосу отопителя салона.

4. Уберите ёмкость, поставленную для сбора топлива.

5. Присоедините провод "массы" к кожуху фильтра.

Примечание: Проверьте правильность присоединения "массы"к топливоподкачивающему насосу с фильтром в сборе.

6. Подсоедините электрический разъём к топливоподкачивающему насосу.

7. Закрепите грязезащитный щиток на топливоподкачивающем насосе в сборе.

8. Установите топливоподкачивающий насос в сборе с фильтром на кузов, вверните болты и затяните их моментом 10 Нм.

9. Опустите автомобиль на подъемнике.

10. Присоедините "отрицательную" клемму аккумуляторной батареи.
