Насос рулевого гидроусилителя

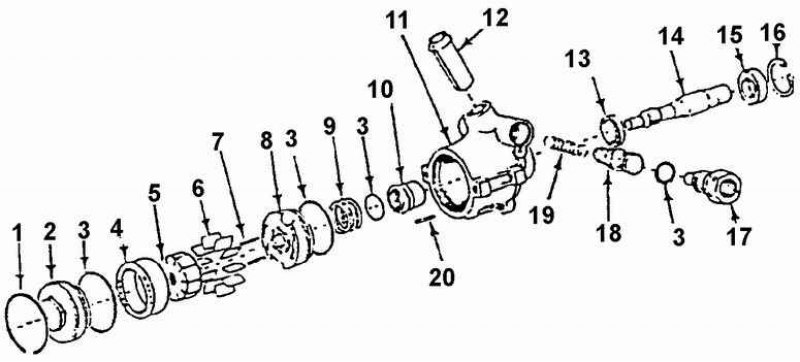

1. Пружинное кольцо; 2. Крышка; 3. Уплотнительное кольцо; 4. Статор насоса; 5. Ротор насоса; 6. Лопасти (10 шт.); 7. Установочный штифт (2 шт.); 8. Распределительная крышка; 9. Прижимная пружина; 10. Втулка; 11. Картер насоса; 12. Патрубок всасывания; 13. Уплотнение вала; 14. Вал насоса; 15. Шариковый подшипник; 16. Пружинное кольцо; 17. Штуцер (с уплотнительным кольцом); 18. Клапан в сборе; 19. Пружина; 20. Установочный штифт
Снять или отсоединить
1. Ремень.
2. Вывернуть 3 болта и снять шкив насоса.
3. Отсоединить трубопроводы (нагнетательный и всасывания) от насоса.
4. Отстегнуть 9 зажимов и снять верхнюю крышку ремня распределительного механизма.
5. Насос.
6. Снять с насоса ступицу.
Установить или присоединить
1. Установить на насос ступицу.
2. Насос. Затянуть болты крепления насоса моментом 25 Нм.
3. Присоединить трубопроводы (нагнетательный и всасывания) к насосу.
4. Шкив, ввернуть 3 болта. Затянуть болты крепления шкива насоса моментом 27 Нм.
5. Ремень привода насоса.
6. Залить в систему новую рабочую жидкость.
7. Удалить из гидросистемы рулевого усилителя воздух.
Проверить
Наличие утечек рабочей жидкости. При наличии утечек жидкости устранить причину неисправности и удалить воздух из гидросистемы.
