Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
Предостережение: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО2), газовый или порошковый.
2. Снимите трубку высокого давления.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Трубка высокого давления.
3. Закройте впускные каналы головки цилиндров.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

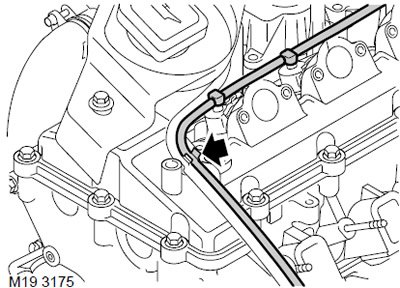

4. Отсоедините шланг обратного слива топлива от хомута на клапанной крышке.

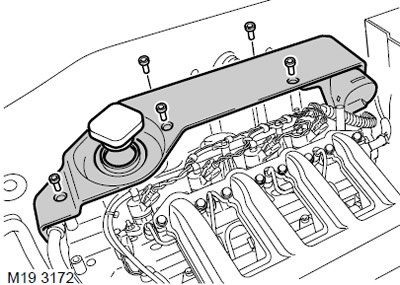

5. Для того чтобы снять только форсунку 1-го цилиндра, снимите крышку маслоналивной горловины, отверните 5 винтов и снимите крышку воздушного фильтра.

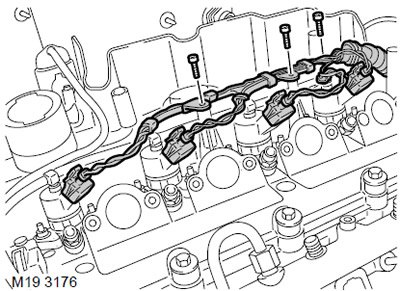

6. Отсоедините электрические разъёмы от топливных форсунок.
7. Чтобы снять форсунки № 2, 3 и 4: Отверните 3 винта и отведите в сторону жгуты проводов форсунок.

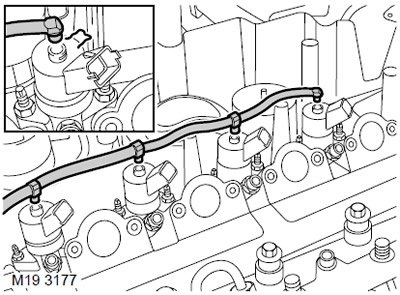

8. Отожмите зажимы и снимите с форсунок шланги обратного слива топлива. Утилизируйте уплотнения.

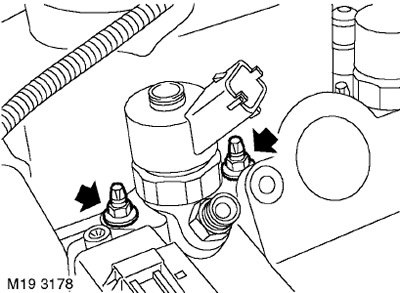

9. Отверните 2 гайки крепления форсунки.

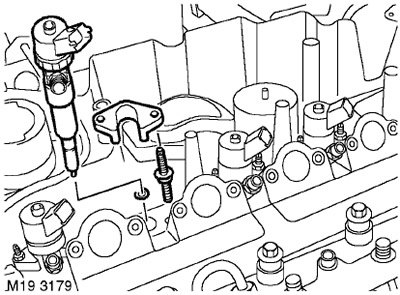

10. Используя торцевую головку Торкс, вращайте шпильки крепления форсунок против часовой стрелки и извлекайте форсунку.
11. Выньте форсунку с прижимной лапкой и утилизируйте уплотнительную шайбу.
Установка
1. Очистите форсунку и её гнездо в головке цилиндров.
2. Затяните шпильки крепления форсунок. Момент затяжки 10 Нм.
3. Установите форсунку с новой уплотнительной шайбой и прижимную лапку.
4. Равномерно затяните гайки крепления прижимной лапки форсунки. Момент затяжки 10 Нм.
5. Обеспечьте чистоту в местах присоединения шлангов обратного слива топлива.
6. Установите на шланги обратного слива новые уплотнения, отожмите зажимы и установите шланги на форсунки.
7. Если снимались форсунки № 2, 3 или 4, установите на место проводной жгут форсунок и закрепите его винтами.
8. Если снималась форсунка 1-го цилиндра, поставьте на место и закрепите крышку воздушного фильтра, установите крышку маслоналивной горловины.
9. Закрепите шланг обратного слива топлива в хомуте на клапанной крышке.
10. Присоедините разъёмы к форсункам.
11. Установите трубки высокого давления.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Трубка высокого давления.
[Источник статьи доступен на сайте: www.Autoinstruction.ru]
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
13. Для проверки правильности работы форсунок используйте прибор TestBook/T4.
