Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите генератор. Для получения дополнительной информации обратитесь к Генератор (86.10.02)

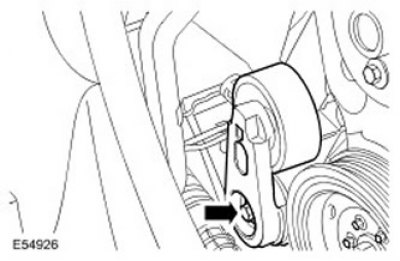

3. Снимите натяжитель ремня привода вспомогательных агрегатов. Выверните болт.
4. Снимите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)

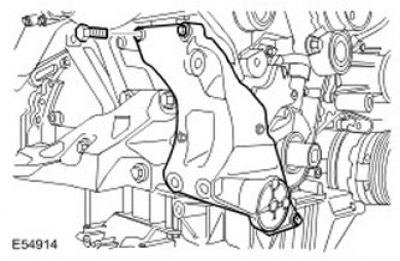

5. Снимите опорный кронштейн генератора. Выверните пять болтов.

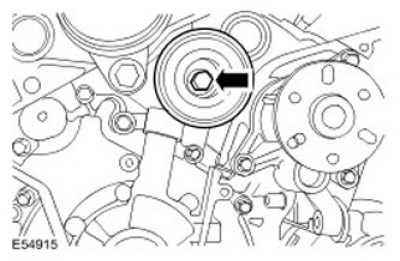

6. Снимите промежуточный шкив ремня ГРМ. Выверните болт.
7.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.

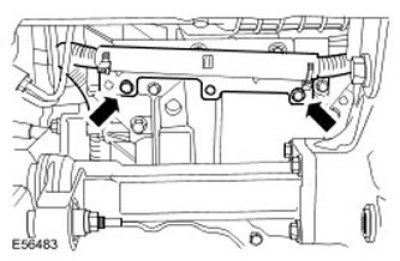

8. Отсоедините положительный кабель от аккумуляторной батареи. Отверните два болта.

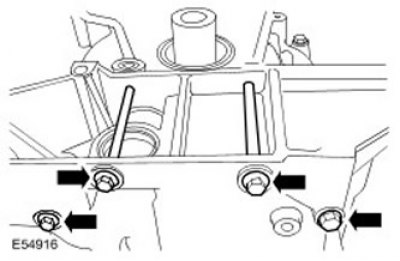

9. Отверните нижние болты крепления масляного насоса. Отверните четыре болта.

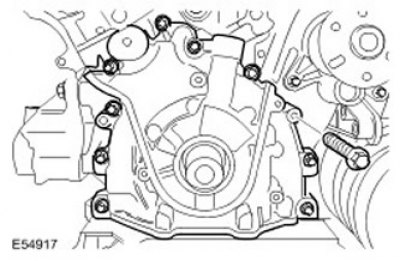

10. Снимите масляный насос.
- Отверните десять болтов.
- Снимите уплотнение крышки ремня ГРМ.
- Снимите прокладку и отбракуйте ее.
Установка
1.
Внимание: Убедитесь, что прокладка установлена правильно.
Внимание: Затяните 10 болтов крепления масляного насоса к блоку цилиндров, прежде чем затянуть 4 нижних болта крепления масляного насоса.
Установите масляный насос.
- Очистите контактные поверхности деталей.
- Установите новую прокладку.
- Установите масляный насос на нижнюю часть блока цилиндров.
- Выровняйте масляный насос по шпилькам на блоке цилиндров.

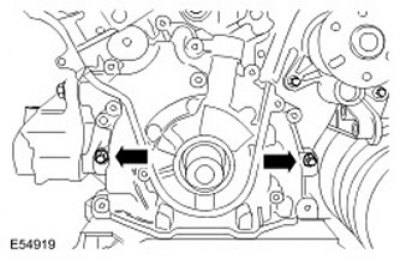

- Вверните два болта крепления масляного насоса, как показано на рисунке, но пока не затягивайте их.
- Вверните оставшиеся 8 болтов и равномерно затяните их (момент затяжки 10 Нм).
2. Вверните нижние болты крепления масляного насоса. Затяните 4 болта (момент затяжки 10 Нм).
3. Присоедините положительный кабель к аккумуляторной батарее. Затяните два болта (момент затяжки 10 Нм).
4. Установите промежуточный шкив ремня ГРМ. Затяните болт (момент затяжки 45 Нм).
5. Установите передний сальник коленчатого вала. Для получения дополнительной информации обратитесь к Переднее уплотнение коленчатого вала (12.21.14)
6. Установите опорный кронштейн генератора. Затяните болты (момент затяжки 22 Нм).
7. Установите натяжитель ремня привода вспомогательных агрегатов. Затяните болт (момент затяжки 45 Нм).
8. Установите генератор. Для получения дополнительной информации обратитесь к Генератор (86.10.02)
9. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
