Специальный инструмент
 Держатель - передний шкив распределительного вала 303-1124 |  Устройство для монтажа сальника распределительного вала 303-1119 |  Устройство для монтажа сальника распределительного вала 303-1118 |
 Стержень для установки момента впрыска - шкив распределительного вала 303-1126 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите ремень ГРМ и отбракуйте его. Для получения дополнительной информации обратитесь к Ремень газораспределительного механизма (12.65.18)
3. Снимите специальный инструмент.
- Этап 1: фиксация шкива распределительного вала.
- Этап 2: демонтаж специального инструмента.

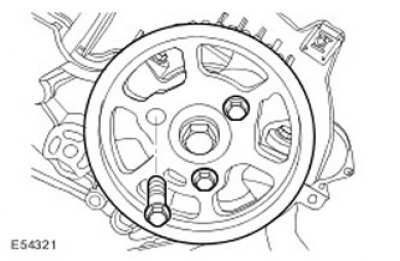

4. Снимите шкив с распределительного вала. Выверните три крепежных болта.
5. Используя специальный инструмент, снимите муфту ступицы распределительного вала. Выверните болт и отбракуйте его.
Оригинал расположен на ресурсе: AutoInstruction.ru

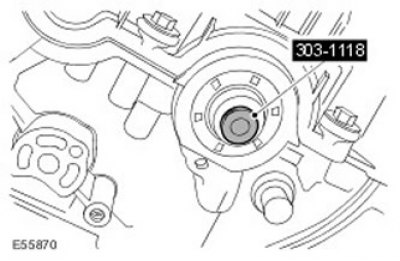

6. Установите специальный инструмент на распределительный вал.
7.
Внимание: Убедитесь, что специальный инструмент должным образом сел позади сальника распределительного вала. Несоблюдение этого требования может привести к поломке специального инструмента.

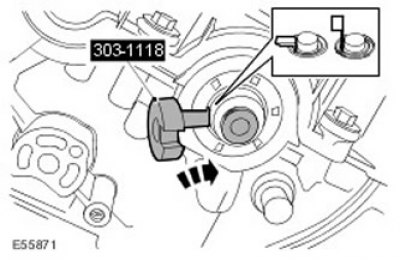

Установите специальный инструмент на передний сальник распределительного вала.

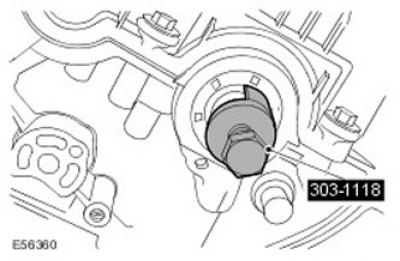

8. Вверните извлекающий болт специального инструмента.

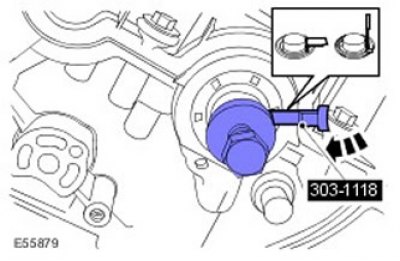

9. Установите специальный инструмент на передний сальник распределительного вала.

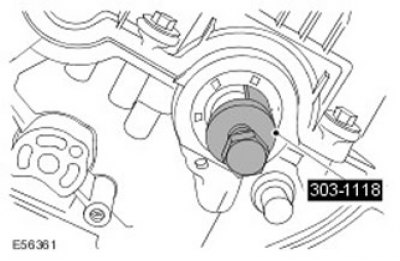

10. Используя специальный инструмент, снимите передний сальник распределительного вала.
Установка
1.
Внимание: Новый передний сальник распределительного вала поставляется с транспортирующей втулкой, снимать которую запрещается до полной установки переднего сальника. Неследование этому указанию может привести к повреждению автомобиля.
Внимание: Запрещается наносить смазочные материалы на передний сальник распределительного вала, транспортирующую втулку или распределительный вал. Неследование этому указанию может привести к повреждению автомобиля.
Внимание: Убедитесь, что сальник установлен правильно.

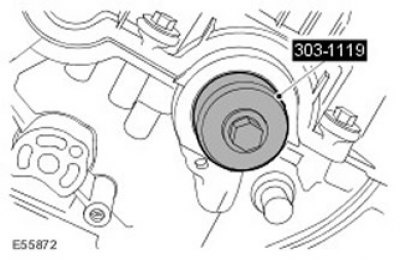

Используя специальный инструмент, установите передний сальник распределительного вала.
- Очистите контактные поверхности деталей.
- Используйте со специальным инструментом отбракованный болт муфты распределительного вала.
- Снимите и отбракуйте транспортирующую втулку.

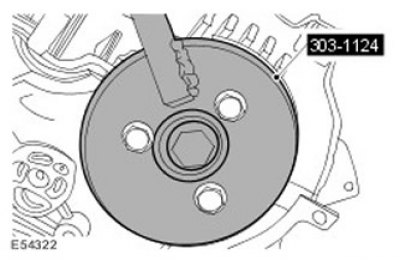

2. Используя специальный инструмент, установите муфту шкива распределительного вала.
- Вверните новый болт.
- Затяните крепежный болт в два этапа:
- Этап 1: момент затяжки 80 Нм.
- Этап 2: затянуть болт еще на 90 градусов.
3. Установите шкив распределительного вала. Вверните болты, но пока не затягивайте их до конца.

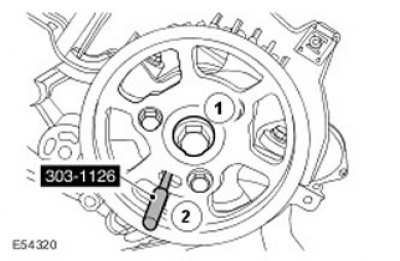

4. Установите специальный инструмент.
- Этап 1: заблокируйте шкив распределительного вала.
- Этап 2: установите специальный инструмент.
5. Установите новый ремень ГРМ. Для получения дополнительной информации обратитесь к Ремень газораспределительного механизма (12.65.18)
6. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
