Снятие
1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите правый выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)
3. Снимите распределительные валы правого ряда цилиндров.
4.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.

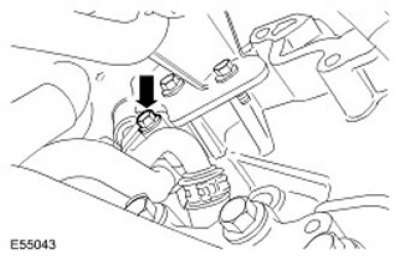

5. Ослабьте крепление трубки принудительной вентиляции картера. Выверните болт.

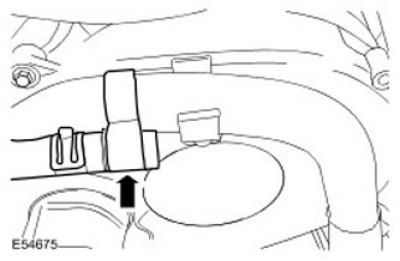

6. Ослабьте крепление шланга для удаления воздуха из системы. Отпустите зажим.
Текст предоставил этот ресурс autoinstruction.ru
7. Снимите коленчатый патрубок системы охлаждения с головки цилиндров.
- Освободите два крепежных зажима и отсоедините шланги.
- Выверните 4 болта.

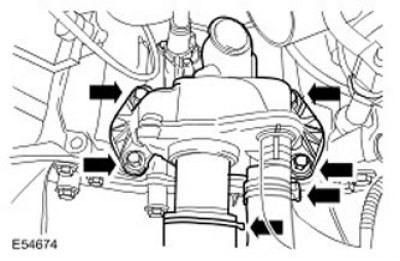

- Снимите и отбракуйте уплотнительные кольца.

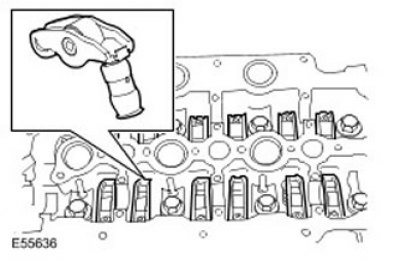

8. Снимите гидрокомпенсаторы и коромысла в сборе.
9.
Внимание: Запрещается класть головку цилиндров контактной поверхностью вниз. Неследование этому указанию может привести к повреждению автомобиля.
Внимание: Старую прокладку счищать только пластмассовым скребком.
Снимите головку цилиндров правого ряда в сборе.
- Выверните и отбракуйте восемь болтов головки цилиндров.

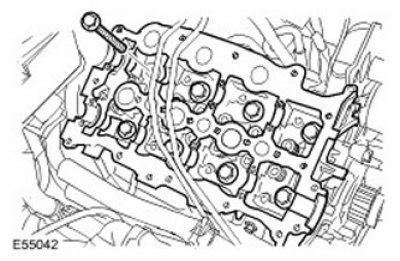

- Снимите прокладку головки цилиндров и отбракуйте ее.
Установка
1. Очистите контактные поверхности деталей.
2. Проверьте поверхность головки цилиндров на предмет неровностей в центральной части и по углам. Для получения дополнительной информации обратитесь к Спецификация.
3.
Внимание: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.
Установите новую прокладку головки цилиндров.
4.
Примечание: Затяжка болтов головки цилиндров осуществляется в указанной последовательности в четыре шага.
Установите головку левого ряда цилиндров в сборе.
- Вверните новые болты крепления головки цилиндров.
- Затяжка болтов головки цилиндров осуществляется равномерно, в указанной последовательности в четыре шага.
- Шаг 1: момент затяжки 20 Нм.
- Шаг 2: момент затяжки 40 Нм.
- Шаг 3: момент затяжки 80 Нм.

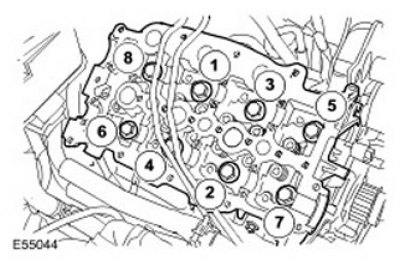

- Шаг 4: затяните болты еще на 180 градусов.
5. Установите гидрокомпенсаторы и коромысла в сборе.
6. Установите коленчатый патрубок системы охлаждения на головку цилиндров.
- Установите новые уплотнительные кольца.
- Вверните четыре болта и затяните их (момент затяжки 10 Нм).
- Присоедините шланги и закрепите их зажимами.
7. Закрепите шланг для удаления воздуха из системы. охлаждения.
8. Закрепите трубку принудительной вентиляции картера. Затяните болт (момент затяжки 10 Нм).
9. Установите распределительные валы правого ряда цилиндров.
10. Установите правый выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)
11. Присоедините провод "массы" к аккумулятору. Для получения дополнительно й информации обратитесь к Спецификация.
