Снятие
Примечание: В случае замены блока ECM необходимо подключить Т4 до отсоединения аккумуляторной батареи и следовать инструкциям, появляющимся на экране.
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2 . Снимите блок управления системой полного привода. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)
3. Снимите крышку блока ЕСМ.
- Расстыкуйте 2 электрических разъема для доступа.
- Расстыкуйте 2 электрических разъема блока ЕСМ.

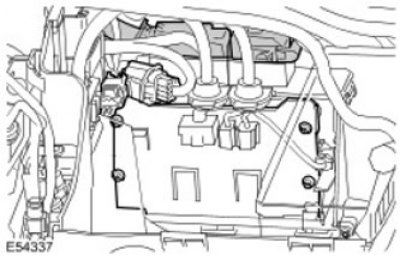

- Выверните 4 винта с головкой Torx.

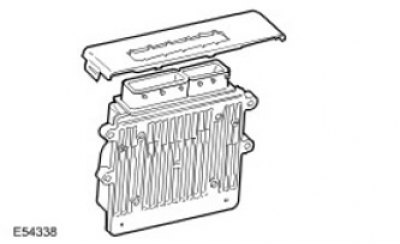

4. Снимите блок ЕСМ. Снимите верхнюю крышку блока ЕСМ.
Установка
1. Установите блок ECM.
- Установите крышку блока ЕСМ и закрепите винтами с головкой Torx.
- Установите верхнюю крышку блока ЕСМ.
2. Состыкуйте электрические разъемы блока ЕСМ.
3. Состыкуйте 2 электрических разъема, расстыкованных для доступа.
4. Установите блок управления системой полного привода. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)
5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
6. Подключите Т4 для калибровки нового блока ЕСМ.
