Специальный инструмент
 Приспособление для установки детали – кольцо датчика положения коленчатого вала (СКР) 303-1130 |
Снятие
Примечание: При каждом демонтаже кольцо датчика СКР подлежит отбраковке и замене.
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и подоприте автомобиль.
2. Модели с механической коробкой передач: снимите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)
3. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)

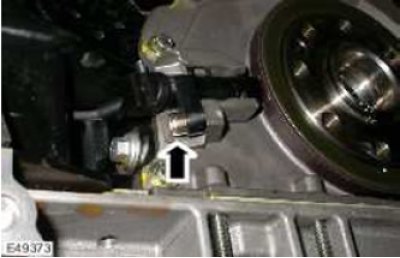

4. Снимите датчик СКР. Выверните болт с шестигранным шлицем.
5.
Внимание: Действуйте осторожно во избежание повреждения коленчатого вала.
Снимите кольцо датчика CKP. Аккуратно снимите кольцо датчика СКР.
Установка

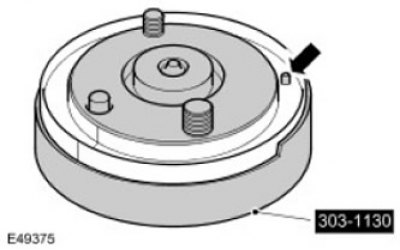

1. Установите новое кольцо датчика СКР на специальный инструмент.
- Вращайте специальный инструмент до конца резьбы.
- Введите кольцо датчика СКР в зацепление с установочным штифтом.

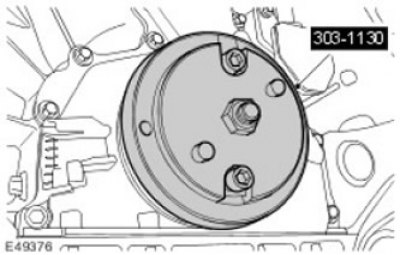

2. Установите кольцо датчика CKP на коленчатый вал.
- Очистите контактные поверхности деталей.
- Выровняйте штифт и установите специальный инструмент на коленчатый вал.
- Затяните 2 болта с шестигранным шлицем.
- Затяните гайку специального инструмента для установки датчика СКР на коленчатый вал.
- Снимите специальный инструмент.
3. Установите датчик СКР. Затяните болт с шестигранным шлицем (момент затяжки 6 Нм).
4. Модели с механической коробкой передач: установите маховик. Для получения дополнительной информации обратитесь к Маховик (12.53.07)
5. Модели с автоматической коробкой передач: снимите гибкую пластину. Для получения дополнительной информации обратитесь к Гибкий диск (12.53.13)
