Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3.
Внимание: Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Снимите тормозной трубопровод.
- Разъедините 2 соединения тормозного трубопровода.
- Снимите зажимы тормозных шлангов и освободите тормозные шланги. Освободите тормозной трубопровод из зажима.
4. Отсоедините соединительное звено датчика высоты.

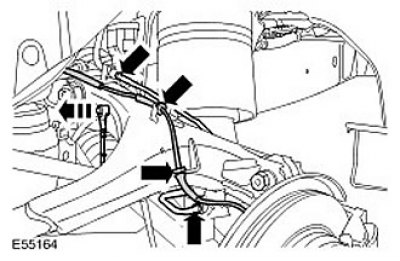

5. Отсоедините провод датчика скорости колеса.

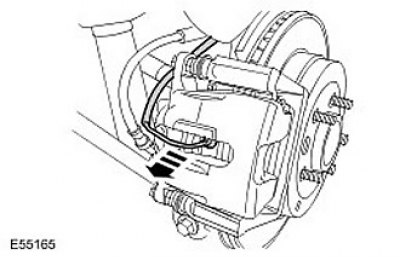

6. Только правая сторона: Отпустите провод датчика износа тормозных колодок.

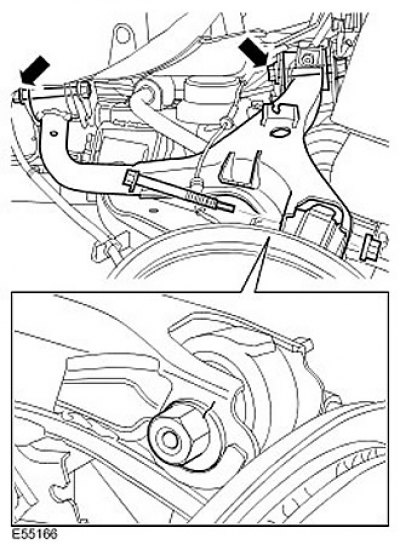

7. Снимите верхний рычаг.
- Ослабьте болты верхнего рычага.
- Запомните положение болта по отношению к верхнему рычагу.
- Отверните гайку и болт, затем отсоедините верхний рычаг от кулака колеса.
- Выверните болты верхнего рычага.
Установка
1. Установите верхний рычаг. Вставьте болты, но пока не затягивайте их полностью.

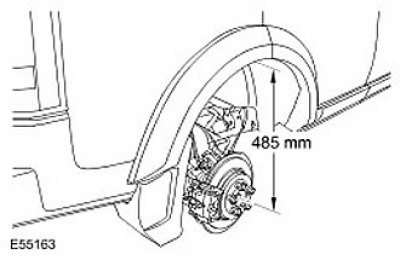

2. Установите расстояние от центра полуоси до края крыла таким образом, чтобы оно составляло 485 мм (19,10 дюйма). Установите подпорку для моста.
3.
Внимание: Убедитесь, что защитный чехол шарового шарнира не имеет повреждений. Повреждение защитного чехла приводит к преждевременному выходу шарового шарнира из строя.
Присоедините верхний рычаг к кулаку колеса.
- Выровняйте болт по ранее сделанным отметкам.
- Затяните болт (момент затяжки 133 Нм).
4. Затяните передний болт верхнего рычага (момент затяжки 175 Нм).
5. Затяните задний болт верхнего рычага (момент затяжки 175 Нм).
6. Закрепите провод датчика скорости колеса.
7. Закрепите провод датчика износа тормозных колодок.
8. Присоедините рычаг датчика высоты.
9. Установите тормозной трубопровод. Затяните соединения тормозного трубопровода (момент затяжки 175 Нм).
10. Удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системы тормозов (70.25.02)
11. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
12. Отрегулируйте углы установки колес.
