Специальный инструмент
 Устройство для демонтажа/монтажа передней втулки верхнего рычага задней подвески 204-528/1 |  Устройство для демонтажа/монтажа передней втулки верхнего рычага задней подвески 204-528/2 |  Устройство для демонтажа/монтажа передней втулки верхнего рычага задней подвески 204-528/3 |
 Устройство для демонтажа/монтажа задней втулки верхнего рычага задней подвески 204-527/1 |  Устройство для демонтажа/монтажа задней втулки верхнего рычага задней подвески 204-527/2 |  Устройство для демонтажа/монтажа задней втулки верхнего рычага задней подвески 204-527/3 |
Снятие
Примечание: Если требуется заменить втулку с одной стороны, всегда заменяйте втулку с другой стороны.
1.
Предостережение: Не работайте на авто мобиле и под автомобилем, опирающимся только на до мкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колеса с шинами.
3.
Внимание: Во избежание загрязнения системы все открытые соединения закрывайте заглушка ми.
Снимите тормозной трубопровод.
- Разъедините 2 соединения тормозного трубопровода.
- Снимите зажимы тормозных шлангов и освободите тормозные шланги.
- Освободите тормозной трубопровод из зажима.
4. Отсоедините тягу датчика высоты положения кузова.

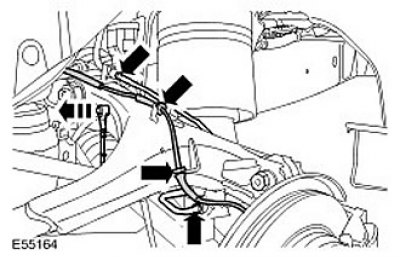

5. Отсоедините провод датчика скорости вращения колеса.

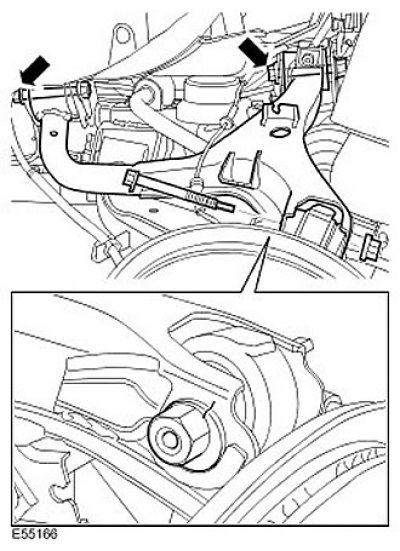

6. Снимите верхний левый рычаг.
- Ослабьте болты верхнего рычага.
- Пометьте положение болта по отношению к верхнему рычагу.
- Отсоедините верхний рычаг от кулака колеса.
- Выверните болты верхнего рычага.
7. Снимите верхний правый рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (64.35.60)

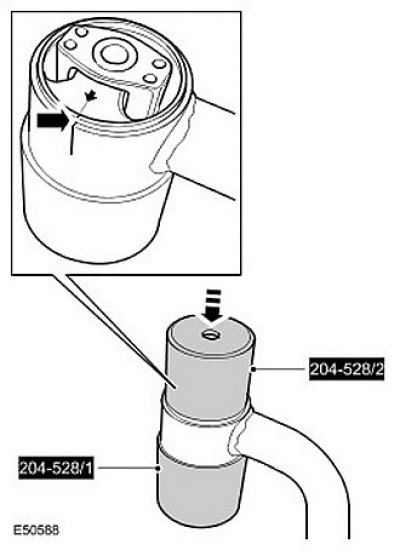

8. Пометьте положение втулки по отношению к верхнему рычагу.
9. Используя специальные инструменты, снимите и отбракуйте переднюю втулку верхнего заднего рычага.

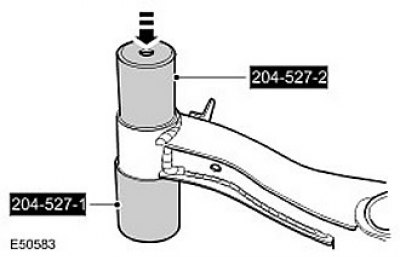

10. Используя специальные инструменты, снимите и отбракуйте заднюю втулку верхнего заднего рычага.
Установка
1.
Внимание: Убедитесь, что втулка установлена без перекосов.
Внимание: Убедитесь, что для установки втулок на правильную глубину используется соответствующий специальный инструмент.

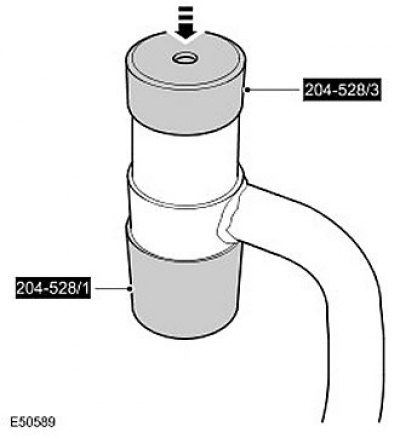

Используя специальные инструменты, установите переднюю втулку верхнего заднего рычага.
2.
Внимание: Убедитесь, что втулка установлена без перекосов.

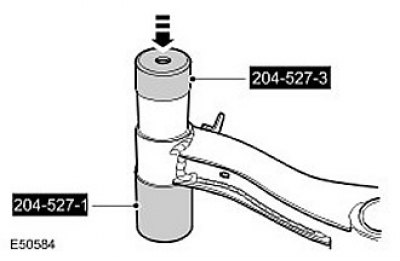

Используя специальные инструменты, установите заднюю втулку верхнего заднего рычага.
3. Установите верхний левый рычаг. Вверните болты, но пока не затягивайте их полностью.

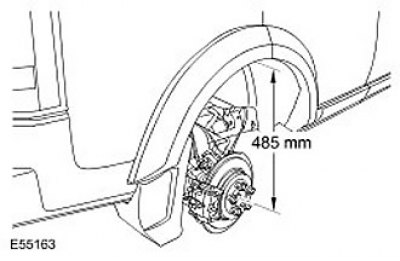

4. Отрегулируйте высоту между центром торца полуоси до края крыла, чтобы она составляла 485 мм. Установите подпорку для моста.
5.
Внимание: Не повредите защитный чехол шарового шарнира. Повреждение защитного чехла приводит к преждевременном у выходу шарового шарнира из строя.
Присоедините верхний рычаг к кулаку колеса.
- Выровняйте болт по ранее сделанным отметкам.
- Затяните болт (момент затяжки 133 Нм).
6. Затяните передний болт верхнего рычага (момент затяжки 175 Нм).
7. Затяните задний болт верхнего рычага (момент затяжки 275 Нм).
8. Закрепите провод датчика скорости вращения колеса.
9. Закрепите провод датчика износа тормозных колодок.
10. Присоедините тягу датчика высоты положения кузова.
11. Установите тормозной трубопровод. Затяните соединения тормозного трубопровода (момент затяжки 18 Нм).
12. Установите верхний правый рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (64.35.60)
13. Установите колеса с шинами. Затяните колесные гайки (момент затяжки 140 Нм).
