Разборка
Предостережение: Удостоверьтесь в том, что устройство для сжатия пружин SWL по своим параметрам соответствует жесткости пружины, приведенной в разделе Спецификации, или превышает ее.
1. Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3. Снимите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)
4. Установите в тиски подходящее устройство для сжатия пружин.
5. Установите амортизатор в сборе с упругим элементом в устройство для сжатия пружин. Сожмите пружину в достаточной мере для то го, чтобы ослабить давление пружины.

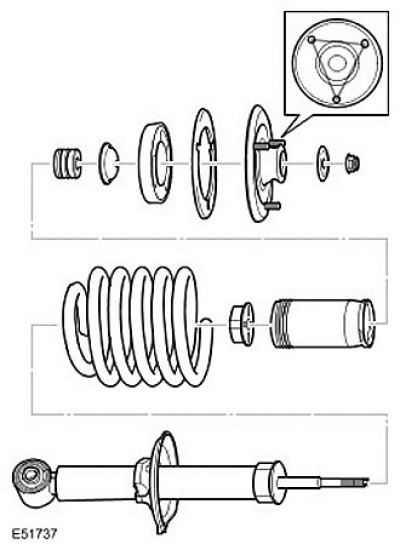

6. Снимите амортизатор.
- Защемите ось амортизатора, отверните и отбракуйте гайку.
- Снимите фасонную пружину верхней втулки и верхнюю втулку.
- Снимите верхнюю опору в сборе.
- Снимите пылевую трубку и фасонную пружину в сборе.
- Снимите жесткий резиновый упор.
7. Извлеките пружину из устройства для сжатия пружин.
Сборка
1. Очистите и осмотрите элементы на предмет повреждений.

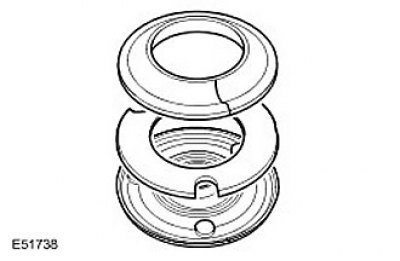

- Снимите резиновый изолятор.
- Снимите дистанционный элемент.
- Снимите фасонную пружину с пылевой трубки.

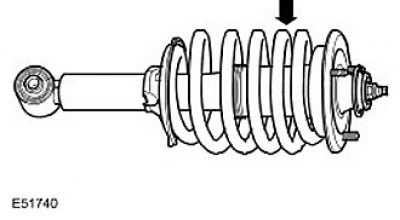

2. Установите пружину в устройство для сжатия пружин. Убедитесь в том, что близкие витки пружины направлены в сторону верхней части амортизатора.
3. Установите жесткий резиновый упор.
4. Установите пылевую трубку. Установите фасонную пружину в пылевую трубку.
5. Установите амортизатор. Убедитесь в том, что пружина правильно сидит в гнезде пружины.
6. Установите верхнюю опору.

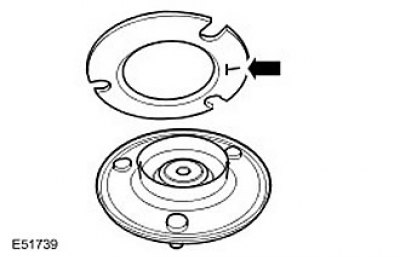

- Установите дистанционный элемент и резиновый изолятор. Убедитесь в том, головки штырей входят в выемку дистанционно го элемента и не пересекаются с ним.
- Установите верхнюю втулку и фасонную пружину верхней втулки.
- Наверните новую гайку (момент затяжки 98 Нм).
7. Установите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)
8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).
