Специальный инструмент
 Приспособление для снятия/замены полуосей 204-506/1 (LRT-60-030/1) |  Приспособление для снятия/замены полуосей 204-506/2(LRT-60-030/2) |  Приспособление для снятия/замены полуосей 204-506/3 (LRT-60-030/3) |
 Держатели - Приспособление для снятия/замены полуосей 204-506/5 (LRT-60-030/5) |  Переходник приспособления для установки полуосей 204-506-01 |
Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальны ми подставка ми.
Поднимите и подоприте автомобиль.
2. Снимите колесо.

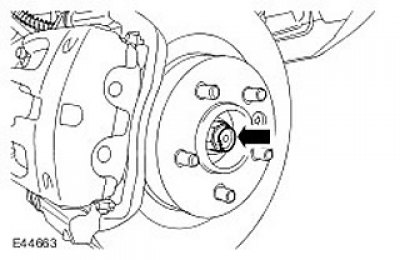

3. Отпустите гайку крепления полуоси.

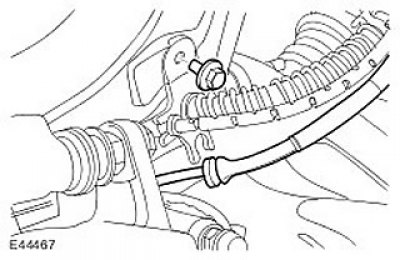

4. Отсоедините кронштейн тормозного шланга от поворотного кулака. Выверните болт.

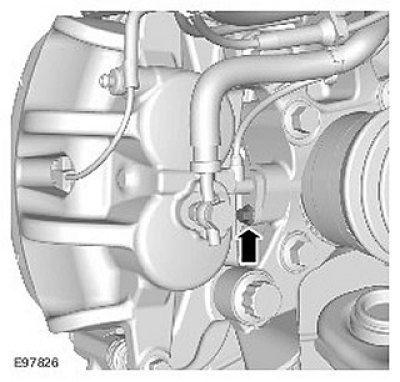

5. Выверните болт крепления датчика скорости колеса.
6.
Внимание: Не допускайте, чтобы тормозной суппорт висел на тормозном шланге.

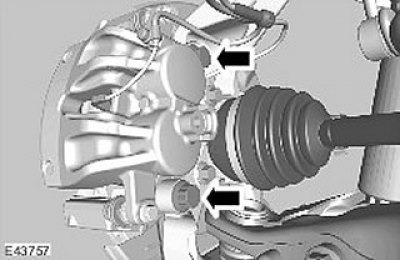

Отсоедините опорную пластину тормозного суппорта от поворотного кулака, отведите суппорт в сторону и привяжите. Выверните 2 болта. Привяжите в стороне в сборе с датчиком скорости колеса.

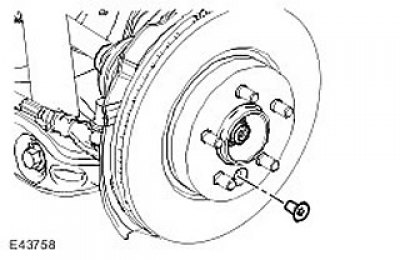

7. Снимите тормозной диск. Выверните винт с головкой Torx.
8. Отверните гайку крепления полуоси. Отбракуйте гайку.

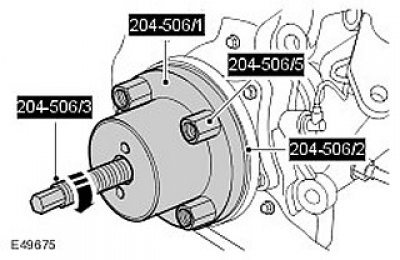

9. При помощи специальных инструментов извлеките полуось из ступицы колеса.

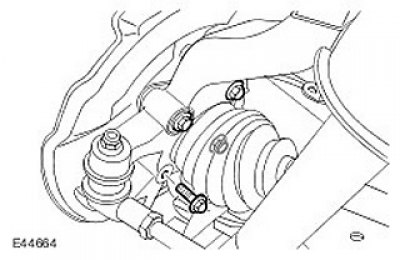

10. Снимите ступицу колеса. Отверните 4 болта.
Установка
1. Очистите детали.

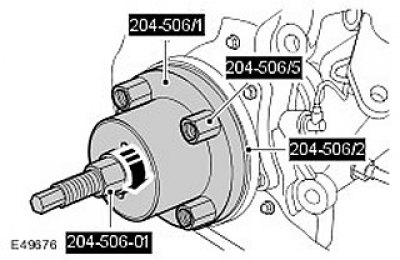

2. Установите ступицу колеса. При помощи специальных инструментов вставьте полуось в ступицу колеса. Затяните 4 болта (момент затяжки 115 Нм).
3. Установите новую гайку крепления полуоси и затяните ее с небольшим моментом.
4. Сопрягаемые поверхности тормозного диска и ступицы должны быть чистыми.
5. Установите тормозной диск. Затяните винт с головкой Torx усилием 35 Нм.
6. Закрепите опорную пластину тормозного суппорта на поворотном кулаке. Затяните болты усилием 275 Нм. Отрегулируйте датчик скорости колеса.
7. Вверните болт крепления датчика скорости колеса.
8. Закрепите кронштейн крепления тормозного шланга на поворотном кулаке. Затяните болт усилием 22 Нм.
9. Затяните новую гайку крепления полуоси (момент затяжки 350 Нм). Зашплинтуйте гайку на полуоси.
10. Несколько раз выжмите педаль тормоза, проверьте уровень рабочей жидкости в бачке гидропривода тормозов и при необходимости долейте.
11. Установите колесо. Затяните колесные гайки (момент затяжки 140 Нм).
