Специальный инструмент
 Съемник шаровых шарниров 205-754(LRT-54-027) |
Снятие
1.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3.
Внимание: Не прилагайте чрезмерное усилие для отсоединения соединительного звена датчика высоты.

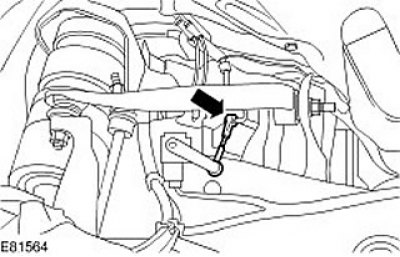

Отсоедините соединительное звено датчика высоты.

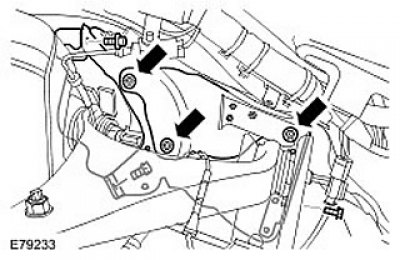

4. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага и тормозной магистрали. Отверните 3 гайки. Выверните 3 болта.
5.
Внимание: Для предотвращения проворачивания шарового шарнира используйте прилагающийся шестигранный ключ.

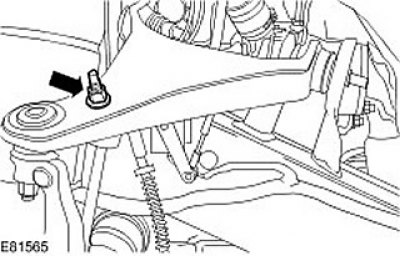

Отверните гайку стойки штанги стабилизатора. Отбракуйте гайку.

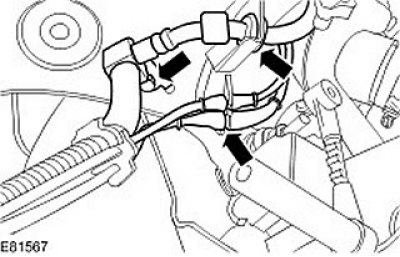

6. Отсоедините провода тормозного шланга и датчика скорости колеса от верхнего рычага. Выверните болт.
[Информация представлена на сайте Autoinstruction.ru]
7.
Внимание: Во избежание выпадения кулака колеса и разъединения внутреннего шарнира полуоси подоприте кулак колеса.

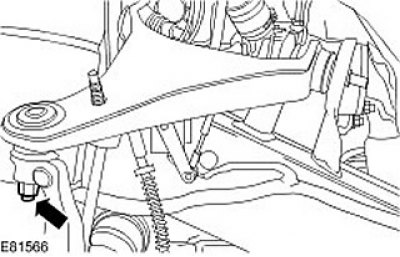

Ослабьте гайку крепления верхнего рычага.

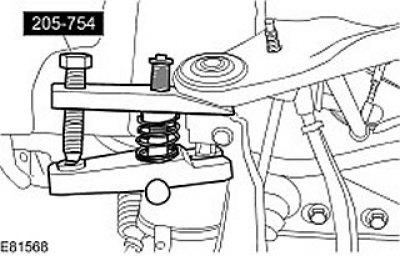

8. Используя специальный инструмент, отсоедините шаровый шарнир верхнего рычага. Отверните и отбракуйте гайку.

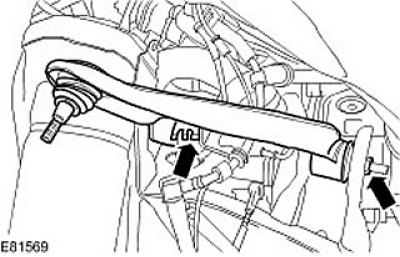

9. Снимите верхний рычаг. Отверните две гайки и обракуйте их.
Установка
1. Установите верхний рычаг. Вставьте болты, но пока не затягивайте их полностью. Наверните новые гайки.
2. Присоедините верхний рычаг к кулаку колеса. Наверните новую гайку и затяните ее (момент затяжки 70 Нм).
3. Закрепите провода тормозного шланга и датчика скорости колеса на верхнем рычаге. Затяните болт (момент затяжки 23 Нм).
4. Закрепите стойку штанги стабилизатора. Наверните новую гайку и затяните (момент затяжки 115 Нм).
5. Установите теплозащитные экраны верхнего рычага и тормозной магистрали. Вверните три болта. Наверните три гайки.
6. Присоедините соединительное звено датчика высоты.
7. Настройте расстояние по высоте между центром конца полуоси и краем панели отделки крыла на 466 мм.
