Специальный инструмент
 Приемное устройство для втулок верхнего рычага 204-532/1 |  Устройство для демонтажа втулок верхнего рычага 204-532/2 |  Устройство для монтажа передней втулки верхнего рычага 204-532/3 |  Устройство для монтажа задней втулки верхнего рычага 204-532/4 |
Снятие
Примечание: Втулки подлежат замене парами, с левой и правой стороны.
1.
Предостережение: Запрещается производить работы на авто мобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите передние колеса в сборе с шинами.
3. Снимите верхний левый рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (60.35.01)

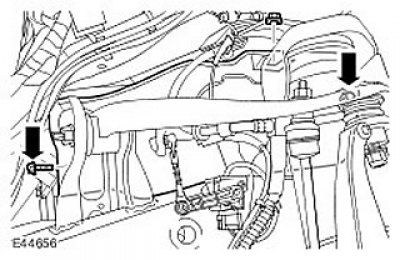

4. Снимите теплозащитный экран для получения доступа к болтам верхнего рычага. Отверните гайку. Выверните передний болт и отпустите задний болт.

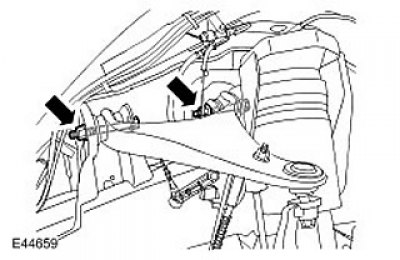

5. Ослабьте болты верхнего рычага.

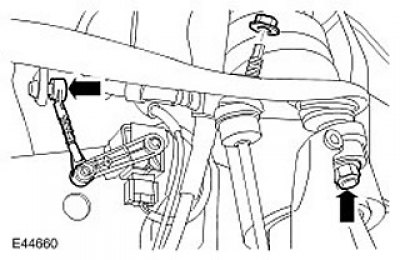

6. Отсоедините соединительное звено датчика высоты.
7.
Внимание: Для предотвращения проворачивания шарового шарнира используйте прилагающийся шестигранный ключ.
Отверните гайку стойки штанги стабилизатора. Отбракуйте гайку.
8.
Внимание: Во избежание выпадения кулака колеса и разъединения внутреннего шарнира полуоси подоприте кулак колеса.
Ослабьте гайку крепления верхнего рычага.

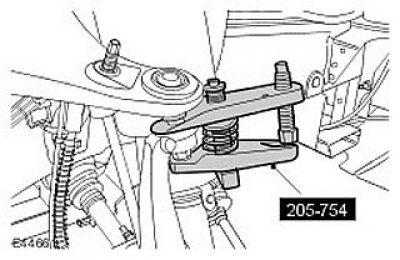

9. Используя специальный инструмент, отсоедините шаровый шарнир верхнего рычага. Отверните гайку и отбракуйте ее.
10. Отсоедините тормозной шланг от верхнего рычага.

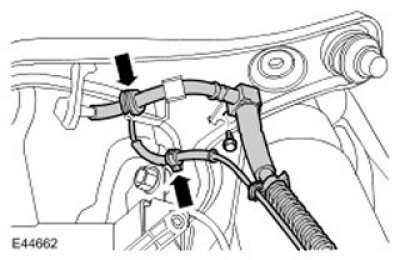

11. Отсоедините провод датчика скорости колеса от верхнего рычага.
12. Снимите верхний правый рычаг.
13. Запомните положение втулки по отношению к верхнему рычагу.
14.
Внимание: Для де монтажа втулки необходим о снять ее фланцы.

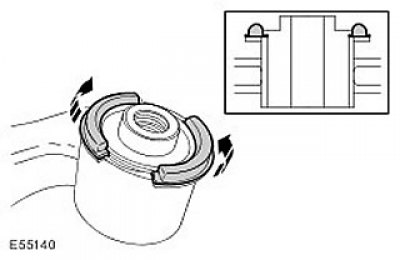

Используя подходящий инструмент, загните фланцы втулки.
15. При помощи ножовочной пилы отделите фланец от втулки, не повредив при этом верхний рычаг.

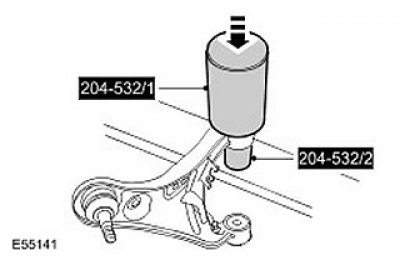

16. Используя специальные инструменты, снимите и отбракуйте втулки верхнего рычага.
Установка
1.
Внимание: Убедитесь, что для установки втулок на соответствующую глубину используется правильный специальный инстру мент.

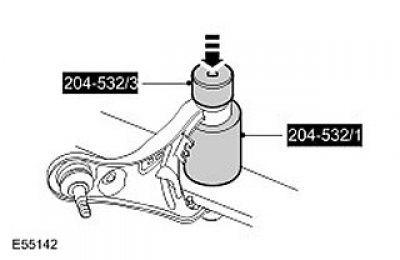

Используя специальные инструменты, установите задние втулки верхнего рычага. Втулку расположите так, чтобы стрелка на ней указывала на ранее сделанную на верхнем рычаге отметку.

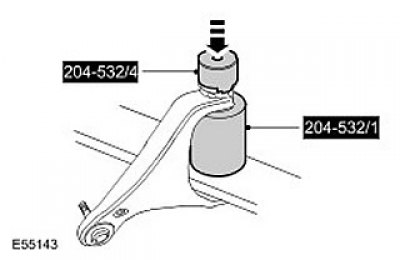

2 . Используя специальные инструменты, установите передние втулки верхнего рычага. тулку расположите так, чтобы стрелка на ней указывала на ранее сделанную на верхнем рычаге отметку.
3. Установите верхний правый рычаг. Вставьте болты, но пока не затягивайте их полностью.
4. Закрепите тормозной шланг на верхнем рычаге. Затяните болт (момент затяжки 23 Нм).
[Оригинал опубликован на онлайн-портале www.AutoInstruction.ru]
5. Закрепите провод датчика скорости колеса на верхнем рычаге.
6. Присоедините верхний рычаг к кулаку колеса. Наверните новую гайку и затяните ее (момент затяжки 70 Нм).
7. Закрепите стойку штанги стабилизатора. Наверните новую гайку и затяните (момент затяжки 115 Нм).
8. Присоедините рычаг датчика высоты.
9. Настройте расстояние по высоте между центром конца полуоси и краем панели отделки крыла на 466 мм.
10. Затяните 2 гайки и болта верхнего рычага (момент затяжки 175 Нм).
11. Закрепите теплозащитный экран.
12. Установите верхний левый рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (60.35.01)
13 . Установите передние колеса. Затяните колесные гайки (момент затяжки 140 Нм).
