 Приемное устройство для передней втулки переднего нижнего рычага 204-536/1 |  Приспособление для демонтажа передней втулки переднего нижнего рычага 204-536/2 |  Приспособление для монтажа передней втулки переднего нижнего рычага 204-536/3 |
 Съемник шаровых шарниров 205-754(LRT-54-027) |  Приспособление для демонтажа/замены полуосей 204-506/1 (LRT-60-030/1) |  Приспособление для демонтажа/замены полуосей 204-506/3(LRT-60-030/3) |
 Держатели - приспособление для демонтажа/замены полуосей 204-506/5(LRT-60-030/5) |  Приемное устройство для задней втулки нижнего рычага 204-535/1 |  Приспособление для демонтажа задней втулки нижнего рычага 204-535/2 |
 Пластина приспособления для демонтажа задней втулки нижнего рычага 204-535/4 |  Приспособление для монтажа задней втулки нижнего рычага 204-535/3 |  Приспособление для монтажа/установки глубины задней втулки нижнего рычага 204-535/5 |
Снятие
Примечание: Втулки следует заменять парами, с левой и правой стороны.
Примечание: Запишите, в каком положении установлена втулка.
1. Убедитесь в правильности давления в шинах и в том, что автомобиль имеет правильный дорожный просвет. Для получения дополнительной информации обратитесь к Регулировки высоты дорожного просвета (60.90.03)
2. Отметьте положение втулки относительно нижнего рычага.

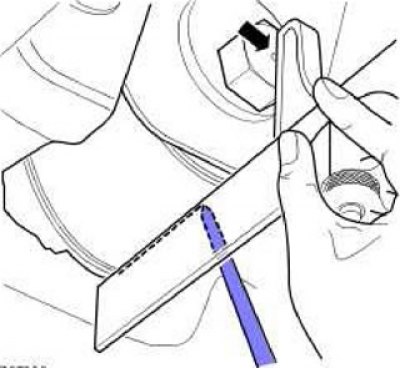

- Возьмите угольник со спиртовым уровнем и выставьте его так, чтобы он был направлен вертикально вниз, когда совмещен с центром головки болта крепления задней втулки нижнего рычага.
- Совместите линейку угольника с самой нижней точкой окружности выступа для установки задней втулки нижнего рычага.
- Наклейте кусок липкой ленты на рычаг и проведите горизонтальную линию вдоль нижней стороны выступа задней втулки нижнего рычага (параллельно оси втулки).
- Выполните эту процедуру на правой и на левой сторонах.
3.
Предостережение: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
4. Снимите колеса с шинами.
5. Снимите правый нижний рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (60.35.02)

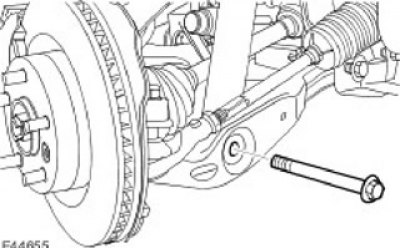

6. Отсоедините амортизатор и пружину в сборе от левого нижнего рычага. Отверните гайку и снимите болт.

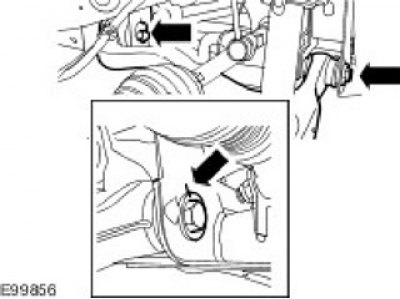

7. Сделайте пометки, определяющие положение болтов по отношению к кронштейнам шасси. Выверните 2 болта.

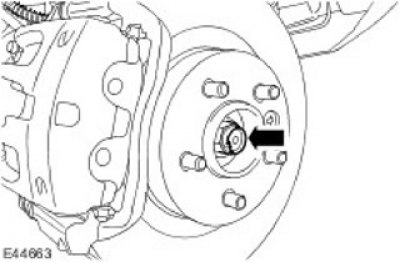

8. Отверните гайку крепления левой полуоси. Отбракуйте гайку.

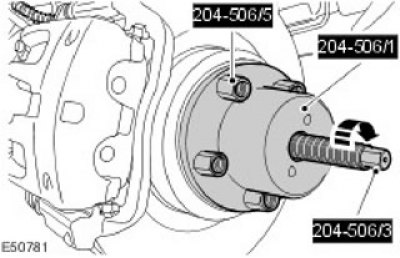

9. Используя специальные инструменты, отсоедините левую полуось от ступицы колеса.
10.
Примечание: При чрезмерном повороте в шарнирном соединении шаровый шарнир нижнего рычага может быть поврежден. Невыполнение этого указания может привести к повреждению автомобиля.

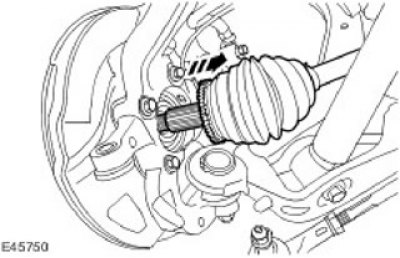

Отсоедините левую полуось от кулака колеса.
11. Закрепите левую полуось в стороне от нижнего рычага.
12. Отверните гайку крепления левого нижнего шарового шарнира.

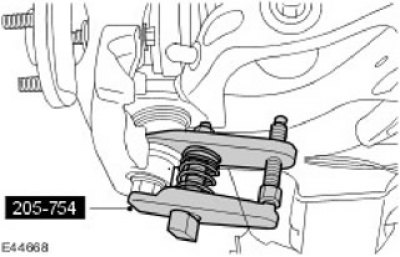

13. Используя специальный инструмент, отсоедините нижний левый шаровой шарнир от поворотной цапфы.
14. Снимите левый нижний рычаг.
15. Запишите положение втулки по отношению к нижнему рычагу.
16.
Внимание: Для демонтажа втулки необходимо снять фланцы втулки.

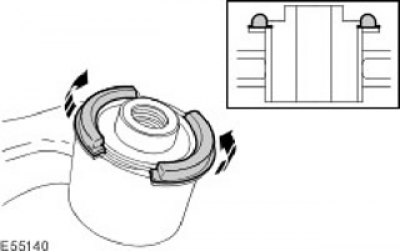

Снимите фланцы передних втулок нижнего рычага.
17. С помощью специальных инструментов снимите и отбракуйте передние втулки нижнего рычага.

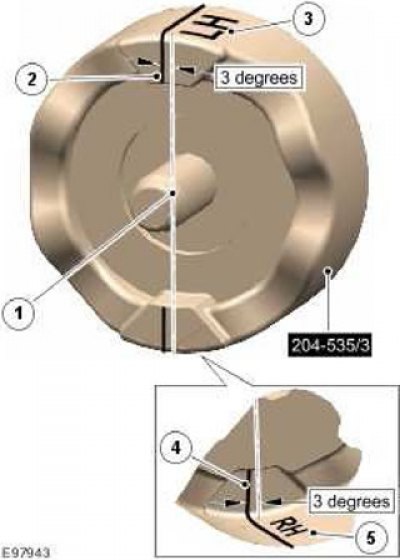

18 . Нанесите направляющие линии на приспособление для установки (204-535/3).
- Отметьте осевую линию на приспособлении для установки.
- Отметьте линию поперек верхней поверхности под углом 3 градуса влево от осевой линии.
- Маркировка 'LH' на верхней поверхности.
- Отметьте линию поперек нижней поверхности под углом 3 градуса влево от осевой линии.
- Маркировка 'RH' на нижней поверхности.

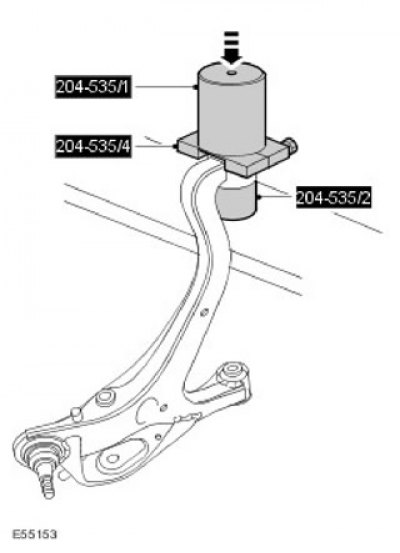

19. С помощью специальных инструментов снимите и отбракуйте задние втулки нижнего рычага.
Установка
1.
Внимание: Убедитесь, что втулка установлена без перекосов.
Отметьте положение втулки относительно нижнего рычага.

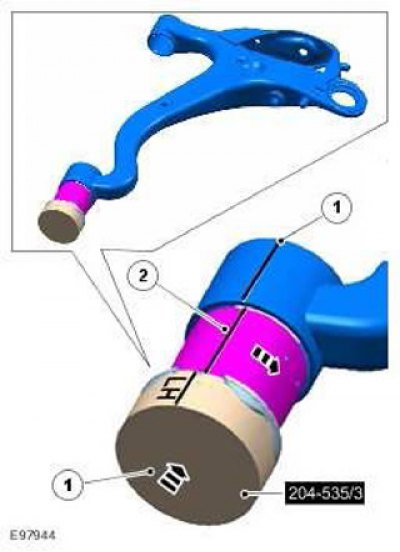

- Проследите за тем, чтобы линия 'RH' или 'LH' на правильной отмеченной стороне специального инструмента (204-535/3) была совмещена с нанесенной линией на подлежащей установке правой или левой втулке.
- Маркером продлите линию от специального инструмента на втулку. Используя нанесенную линию, перед установкой втулки выставьте втулку относительно нижнего рычага.
2.
Внимание: Убедитесь, что для установки втулок на правильную глубину используется соответствующий специальный инструмент.

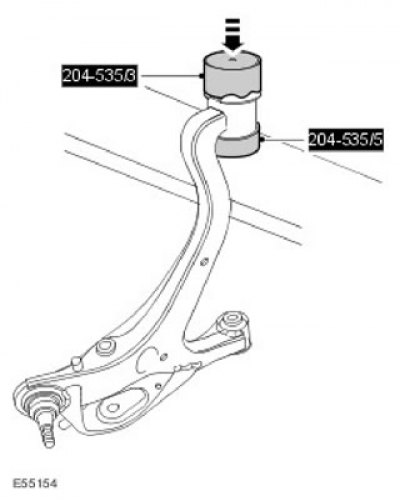

С помощью специальных инструментов установите задние втулки нижнего рычага.
3.
Внимание: Убедитесь, что втулка установлена без перекосов.

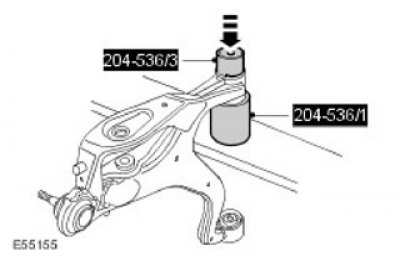

С помощью специальных инструментов установите передние втулки нижнего рычага.
4. Установите левый нижний рычаг. Вверните болты, но пока не затягивайте их полностью.
5. Подсоедините амортизатор и пружину в сборе к нижнему рычагу. Затяните гайку и болт с моментом 300 Нм.
6. Освободите полуось.

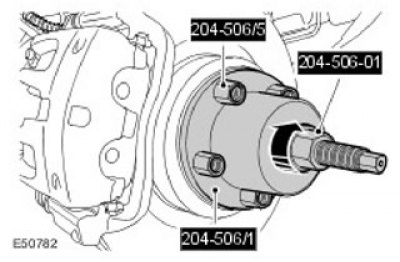

7. Используя специальные инструменты, вставьте левую полуось в ступицу колеса.
8. Заверните новую гайку крепления полуоси.
Затяните новую гайку крепления полуоси моментом 350 Нм (258 фунтов/фут). Зашплинтуйте гайку на полуоси.

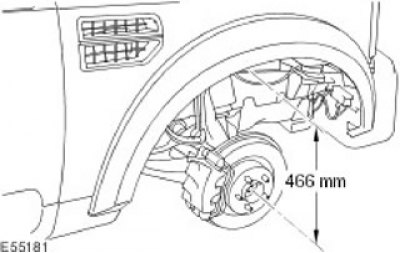

9. Установите расстояние по высоте между центром конца полуоси и краем панели отделки крыла 466 мм.
10. Затяните болты нижнего рычага (момент затяжки 275 Нм). Совместите болты с ранее сделанными отметками.
11. Подсоедините амортизатор и пружину в сборе к нижнему рычагу. Затяните гайку и болт усилием 300 Нм (221 фунт/фут).
12. Установите правый нижний рычаг. Для получения дополнительной информации обратитесь к Нижний рычаг (60.35.02)
13. Установите колеса с шинами. Затяните гайки крепления колеса с моментом 140 Нм.
14. Отрегулируйте углы установки колес.
