Разборка
Предостережение: Убедитесь, что безопасная рабочая нагрузка (SWL) приспособления для снятия пружин не ниже жесткости пружины, указанной в разделе "Спецификации".
Предостережение: Обязательно соблюдайте инструкции производителя приспособления для снятия пружин.
1.
Предостережение: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
2. Снимите амортизатор и пружину в сборе. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (60.30.25/99)
3. Зажмите соответствующее приспособление для снятия пружин в тисках.
4. Установите амортизатор и пружину в сборе в приспособление для снятия пружин. Сожмите пружину, чтобы преодолеть ее напряжение, но не более.

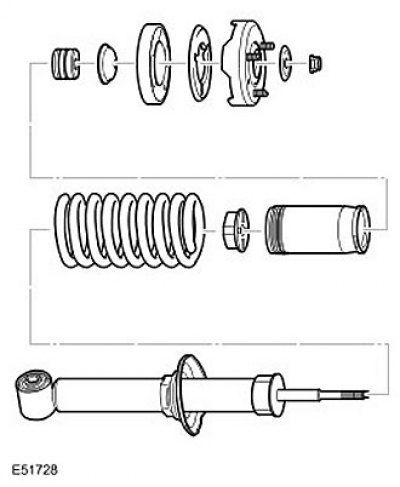

5. Снимите амортизатор.
- Зафиксировав ось амортизатора, отверните и отбракуйте гайку.
- Снимите упругую пластину верхней втулки и верхнюю втулку.
- Снимите верхнюю опору в сборе.
- Снимите пылезащитную трубку и упругую пластину в сборе.
- Снимите вспомогательное устройство пружины.
6. Извлеките пружину из приспособления для снятия пружин.
7. Очистите детали и проверьте их на износ.

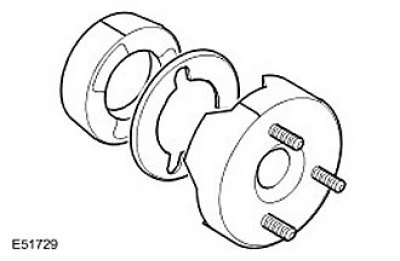

- Для облегчения последующей сборки отметьте положение резинового изолятора по отношению к верхней опорной пластине.
- Снимите резиновый изолятор.
- Снимите дистанционной элемент.
- Снимите упругую пластину с пылезащитной трубки.
Сборка

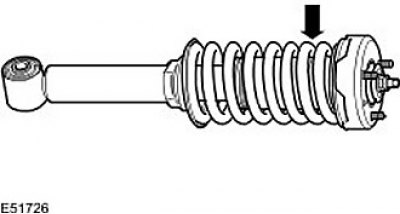

1. Установите пружину в приспособление для снятия пружин. При установке следите за тем, чтобы замкнутые витки были направлены к верхней части амортизатора.
2. Установите вспомогательное устройство пружины.
3. Установите пылезащитную трубку. Установите упругую пластину в пылезащитную трубку.
4. Установите амортизатор. Убедитесь, что пружина правильно установлена в седло пружины.
Статья опубликована первоначально здесь [Autoinstruction]
5. Установите верхнюю опору.
- Установите дистанционной элемент и резиновый изолятор, следя за тем, чтобы дистанционной элемент лег на головки шпилек, а изолятор был совмещен с ранее сделанной отметкой.
- Установите верхнюю втулку и упругую пластину верхней втулки.
- Заверните новую гайку и затяните ее с моментом 98 Нм.
6. Установите амортизатор и пружину в сборе. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (60.30.25/99)
