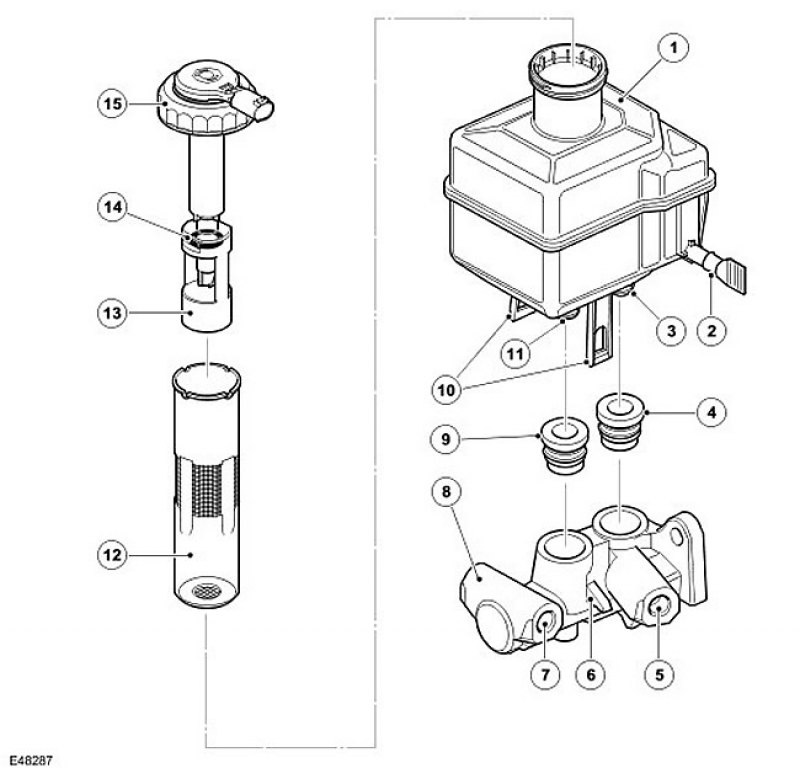

Примечание: Показан вариант с правосторонним рулевым управлением; вариант с левосторонним рулевым управлением имеет аналогичную конструкцию.
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Бачок |
| 2 | - | Штуцер выпускного отверстия сцепления и уплотнительный колпачок |
| 3 | - | Штуцер главного выпускного отверстия |
| 4 | - | Уплотнение главного впускного отверстия бачка для присоединения главного цилиндра |
| 5 | - | Главное выпускное отверстие |
| 6 | - | Крепежный штифт бачка |
| 7 | - | Вспомогательное выпускное отверстие |
| 8 | - | Корпус цилиндра |
| 9 | - | Уплотнение вспомогательного впускного отверстия бачка для присоединения главного цилиндра |
| 10 | - | Крепежные ленты бачка |
| 11 | - | Штуцер вспомогательного выпускного отверстия |
| 12 | - | Фильтр |
| 13 | - | Поплавок |
| 14 | - | Магнит |
| 15 | - | Крышка бачка и датчик уровня жидкости |
Главный тормозной цилиндр и бачок крепятся к передней части усилителя тормозной системы со стороны водителя в моторном отсеке.
Главный цилиндр
Главный тормозной цилиндр состоит из корпуса цилиндра и двух сдвоенных поршней. Задний поршень создает давление в главном контуре, а передний поршень создает давление во вспомогательном контуре. Поршни имеют центральные клапаны с большой пропускной способностью, обеспечивающей достаточную подачу жидкости в гидравлический блок управления для обеспечения стабильности.
При нажатии педали тормоза передний шток усилителя тормозной системы перемещает главный поршень вдоль отверстия в корпусе цилиндра. При этом создается давление в главной напорной камере, которое совместно с главной пружиной преодолевает сопротивление вспомогательной пружины и одновременно перемещает вспомогательный поршень в отверстии. Начальное перемещение поршней от ограничителей хода вызывает закрытие главного и вспомогательного центральных клапанов. Дальнейшее перемещение поршней создает давление жидкости в главной и вспомогательной напорных камерах и, следовательно, в контурах тормозной системы. На жидкость, находящуюся в камерах позади поршней, движение поршней не оказывает влияния, и эта жидкость может без ограничений протекать через питающие отверстия в камерах и бачке.
При отпускании педали тормоза первичная и вспомогательная пружины возвращают поршни в нижнее положение внутри корпуса цилиндра. Когда поршни достигают ограничителей хода, главный и вспомогательный центральные клапаны открываются, в результате чего жидкость может свободно протекать между двумя гидравлическими контурами и бачком, через центральные клапаны, камеры позади поршней и впускные отверстия в корпусе цилиндра.
В случае неисправности одного из контуров тормозной системы оставшийся контур тормозной системы сохраняет эффективность, однако при этом возрастают ход педали тормоза и тормозной путь автомобиля.
Бачок
Бачок установлен сверху главного цилиндра и обеспечивает подачу тормозной жидкости в главный и вспомогательный контуры тормозной системы. На моделях с механической коробкой передач бачок также обеспечивает подачу тормозной жидкости для привода сцепления. Для получения дополнительной информации обратитесь к Clutch Controls (308-02 Clutch Controls - 2.7L Diesel).
Две ленты по бокам бачка входят в зацепление со штифтами на главном цилиндре, обеспечивая крепление бачка. Два выпускных штуцера на дне бачка входят в уплотнения впускных отверстий главного цилиндра. Выпускной штуцер на левой стороне бачка предназначен для гидравлического контура сцепления (при наличии). На моделях с автоматической коробкой передач штуцер выпускного отверстия сцепления закрыт уплотнительным колпачком, формируемым при изготовлении бачка. Этот колпачок снимается только при установке бачка на модели с механической коробкой передач.
Бачок имеет внутренние перегородки для разделения контуров при низком уровне жидкости, а также предотвращения утечки из одного контура в случае выхода из строя другого контура. Перегородки поддерживают центральный колодец и делят пространство вокруг него на восемь отделений. Колодец представляет собой продолжение заливной горловины и содержит фильтр и датчик уровня жидкости.
[Текст предоставлен порталом: AutoInstruction.ru]
Колодец и окружающие его отделения соединены прорезями в перегородках. Прорези расположены таким образом, что при полном бачке жидкость может протекать между колодцем и всеми окружающими его камерами, однако при низком уровне жидкости внутренние перегородки образуют отдельные бачки для всех контуров. На следующем рисунке показаны отдельные бачки для каждого контура и количество тормозной жидкости, остающееся в каждом бачке в случае утечки в одном из других контуров.
