Снятие
1. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)
2. Снимите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)

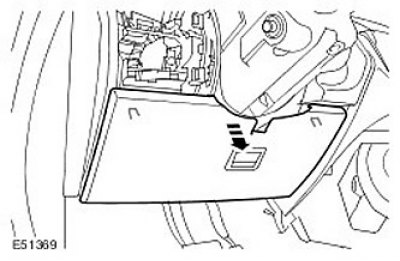

3. Снимите панель доступа к панели приборов. Освободите 2 зажима.
4. Снимите кронштейн педали тормоза.
[Источник доступен на веб-сайте: autoinstruction.ru]
- Отсоедините зажим жгута проводов.

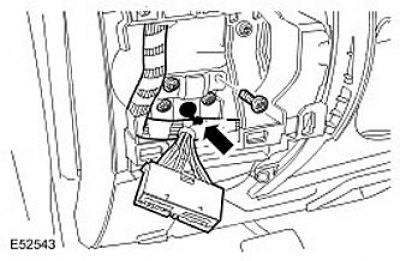

- Выверните 4 болта Torx.

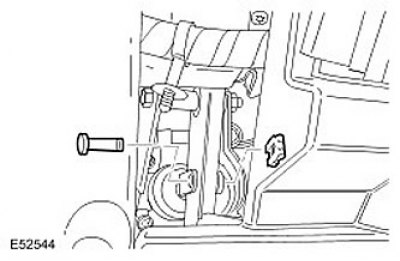

5. Снимите штифт педали тормоза. Снимите зажим.

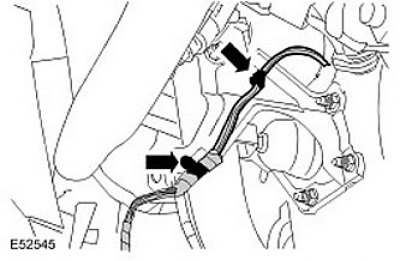

6. Освободите жгут проводов стоп-сигналов. Освободите 2 зажима.
7. Снимите педаль тормоза в сборе.
- Отверните 6 гаек.

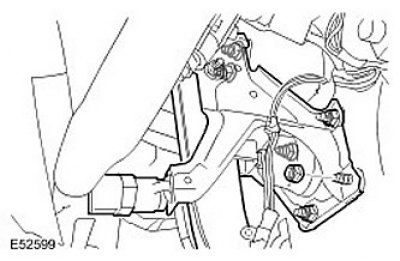

- Сдвиньте усилитель тормозной системы вперед, чтобы проще было снять педаль тормоза в сборе.
Установка
1. Установите педаль тормоза в сборе.
- Установите усилитель тормозной системы на кронштейн педали тормоза.
- Затяните гайки с моментом 25 Нм.
2. Закрепите жгут проводов. Зафиксируйте зажимы.
3. Установите штифт педали тормоза. Установите зажим.
4. Установите кронштейн педали тормоза.
- Затяните болт Torx с моментом 10 Нм.
- Закрепите жгут проводов.
5. Установите панель доступа к панели приборов. Зафиксируйте зажимы.
6. Установите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)
