Снятие
1. Снимите переключатель фар. Для получения дополнительной информации обратитесь к Переключатель фар (86.65.09)
2. Снимите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)

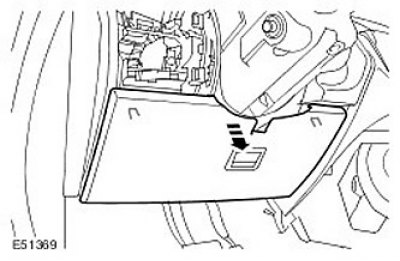

3. Снимите панель доступа к панели приборов. Отпустите два зажима.
4. Снимите кронштейн педали тормоза.
- Отпустите зажим жгута электропроводки.

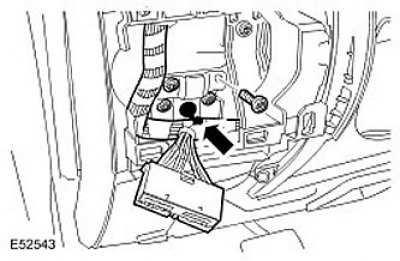

- Выверните четыре болта Torx.

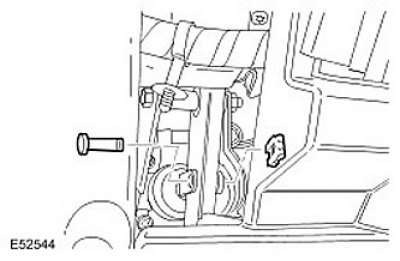

5. Снимите штифт педали тормоза. Снимите зажим.

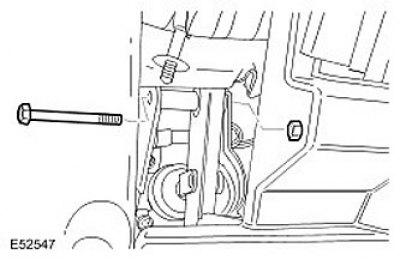

6. Снимите педаль тормоза. Отверните гайку и выверните болт.
7.
Примечание: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

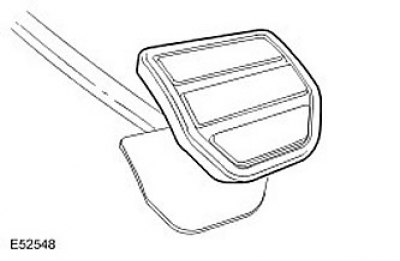

Снимите накладку педали тормоза.
Установка
1. Установите наклад ку пед али тормоза.
2. Установите пед аль тормоза.
- Очистите сопрягаемые поверхности элементов.
- Затяните гайку и болт усилием 45 Нм.
3. Установите штифт пед али тормоза. Установите зажим.
4. Установите кронштейн пе али тормоза.
Источник статьи доступен на сайте (AutoInstruction)
- Затяните болты Torx усилием 10 Нм.
- Закрепите жгут электропроводки.
5. Установите панель доступа к панели приборов. Закрепите зажимами.
6. Установите выключатель стоп-сигналов. Для получения дополнительной информации обратитесь к Переключатель стоп-сигналов (70.35.42)
7. Установите переключатель фар. Для получения д ополнительной информации обратитесь к Переключатель фар (86.65.09)
