Индикаторы и измерительные приборы (Hyundai Tucson 2 «LM»)

  • Главная
  • Хендай
  • Туксон
  • LM (2009-2015)
  • Электрооборудование
  • Электрические схемы
  • Индикаторы и измерительные приборы
0

Индикаторы и измерительные приборы

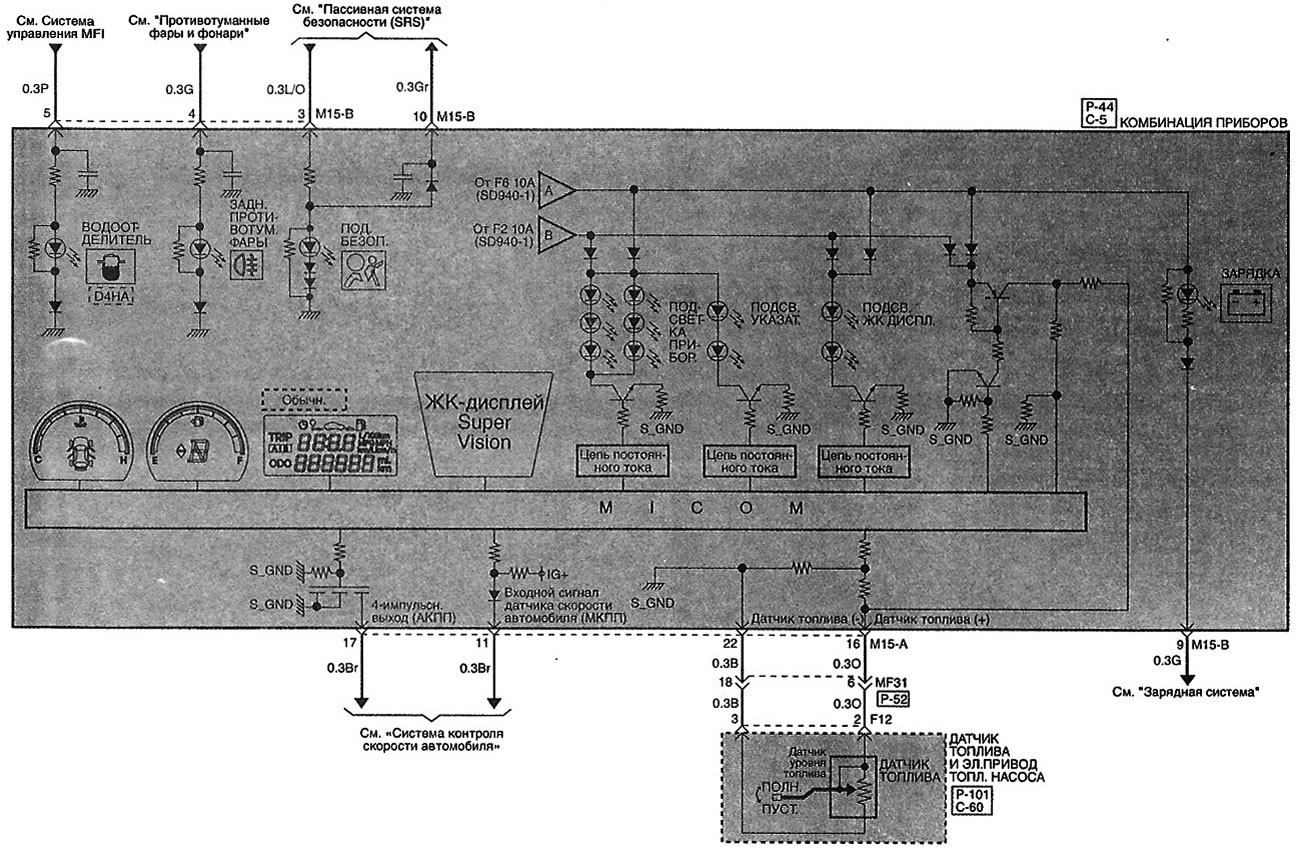

Индикаторы и измерительные приборы
Открыть большую картинку в новой вкладке »

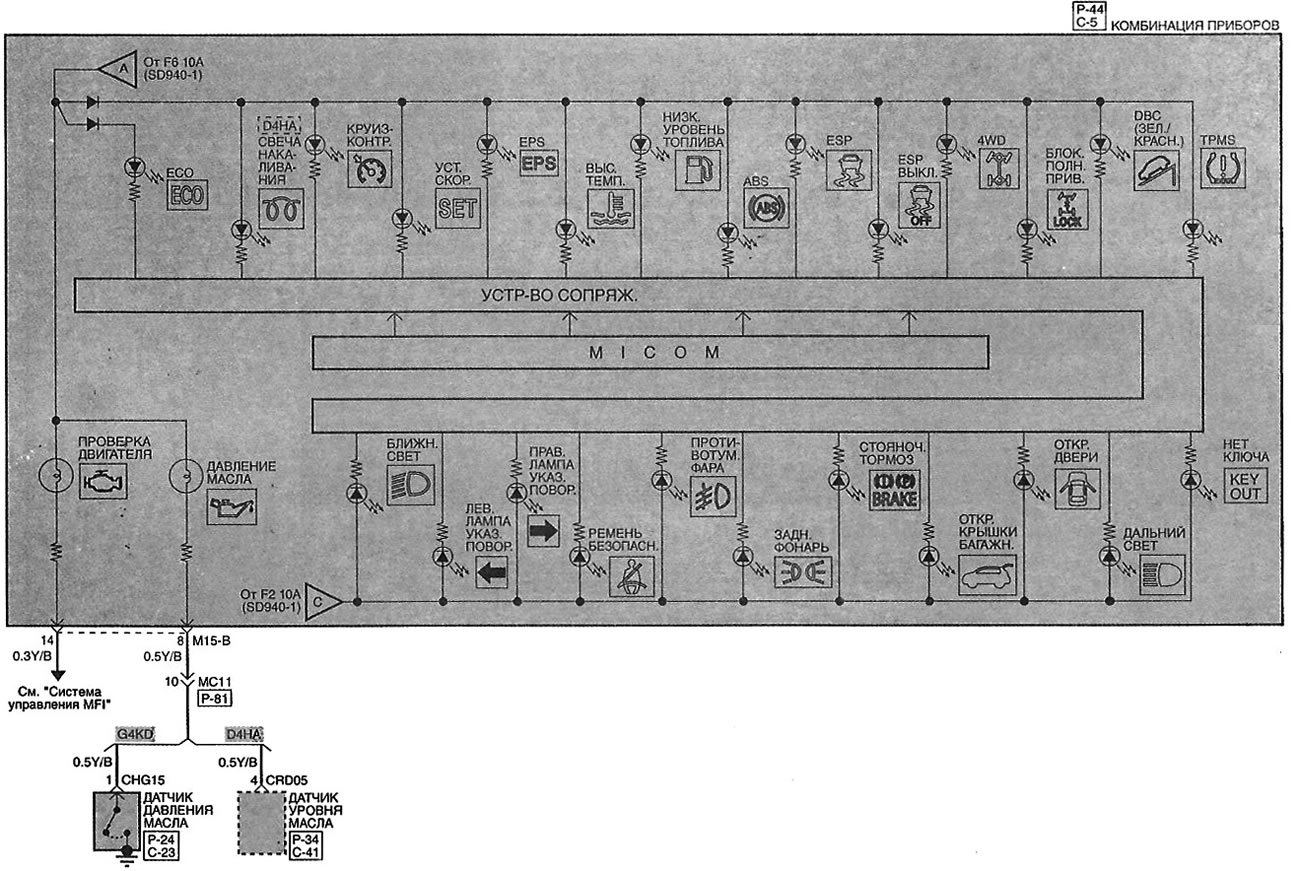

Индикаторы и измерительные приборы
Открыть большую картинку в новой вкладке »

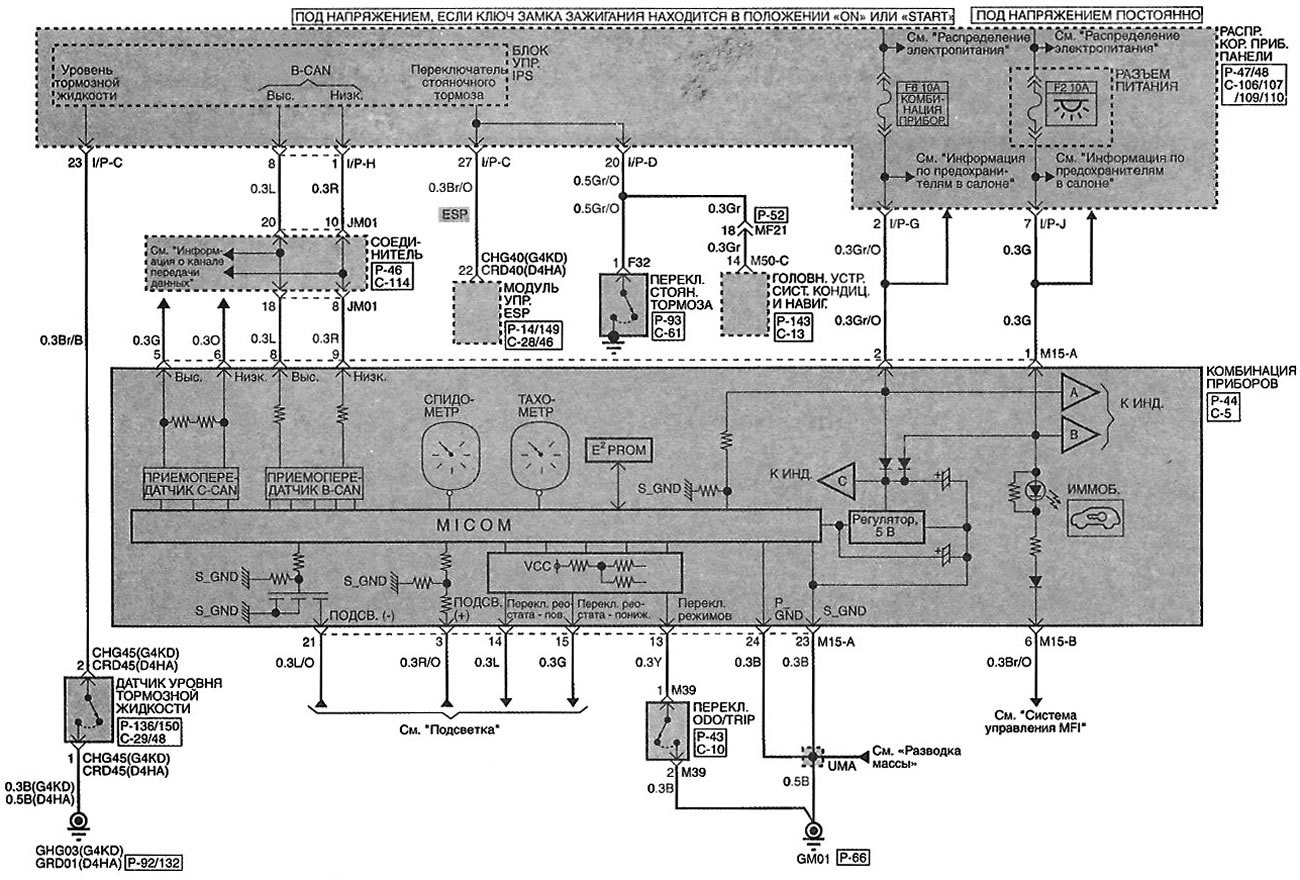

Индикаторы и измерительные приборы
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Михаил Кондратьев
