Расположение разъемов в автомобиле (Hyundai Tucson 2 «LM»)

  • Главная
  • Хендай
  • Туксон
  • LM (2009-2015)
  • Электрооборудование
  • Электрические схемы
  • Расположение разъемов в автомобиле
0

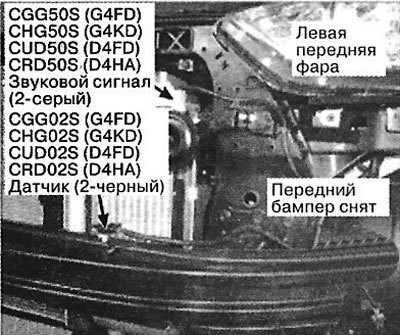

1. Левая сторона передней части автомобиля

1. Левая сторона передней части автомобиля

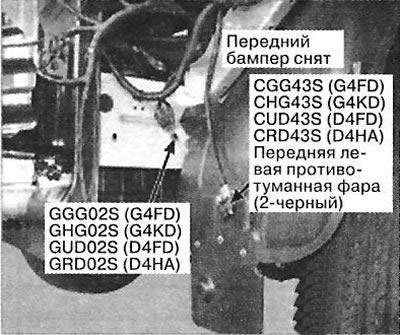

2. Левая сторона передней части автомобиля

2. Левая сторона передней части автомобиля

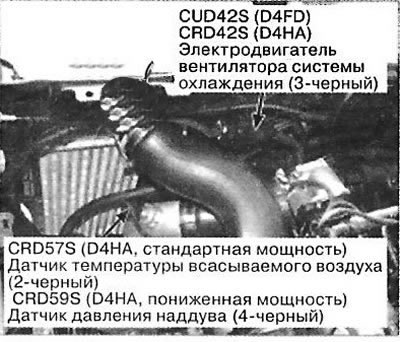

3. Передняя часть моторного отсека

3. Передняя часть моторного отсека

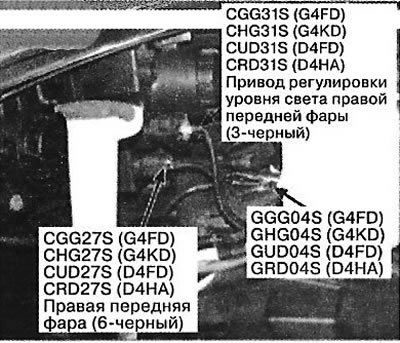

4. Справа спереди моторного отсека

4. Справа спереди моторного отсека

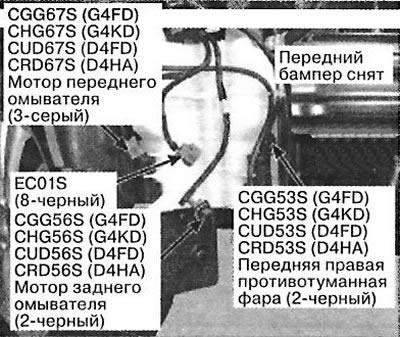

5. Правая сторона передней части автомобиля

5. Правая сторона передней части автомобиля

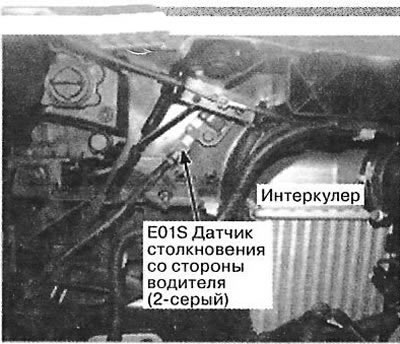

6. Слева спереди моторного отсека

6. Слева спереди моторного отсека

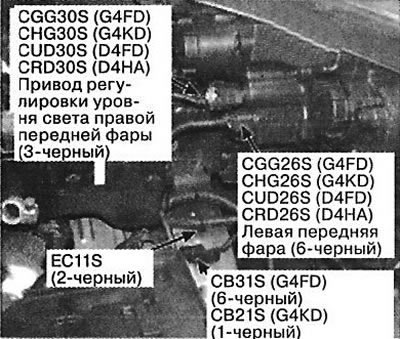

7. Слева спереди моторного отсека

7. Слева спереди моторного отсека

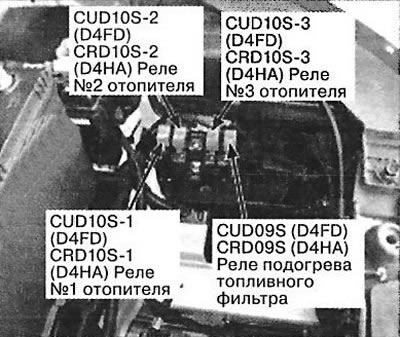

8. Слева спереди моторного отсека

8. Слева спереди моторного отсека

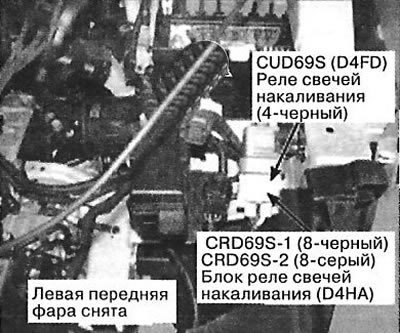

9. Слева спереди моторного отсека

9. Слева спереди моторного отсека

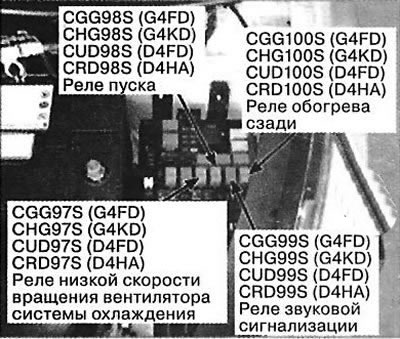

10. Слева моторного отсека

10. Слева моторного отсека

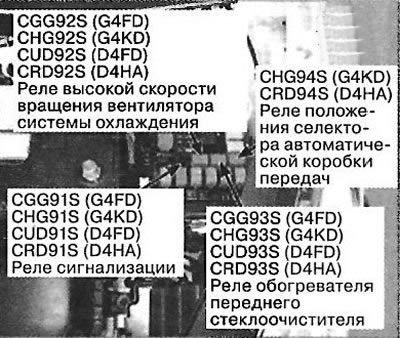

11. Слева моторного отсека

11. Слева моторного отсека

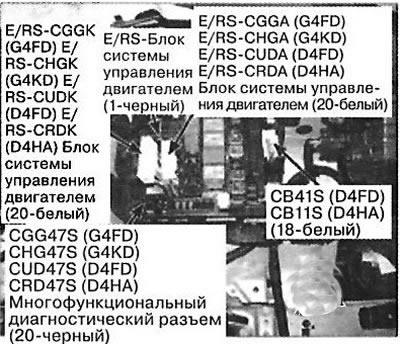

12. Слева моторного отсека

12. Слева моторного отсека

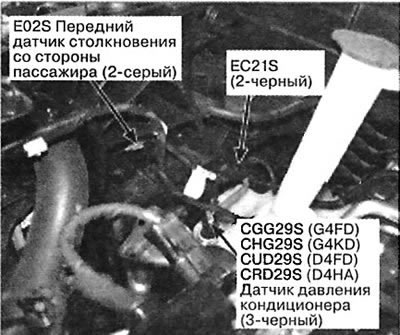

13. Справа спереди моторного отсека

13. Справа спереди моторного отсека

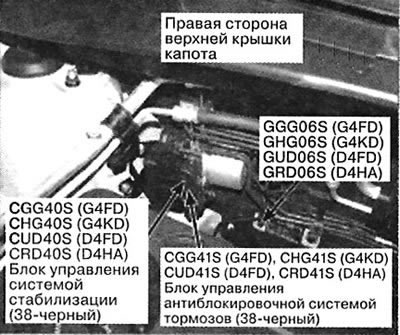

14. Справа сзади моторного отсека

14. Справа сзади моторного отсека

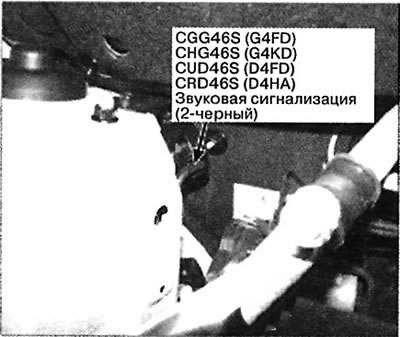

15. Справа сзади моторного отсека

15. Справа сзади моторного отсека

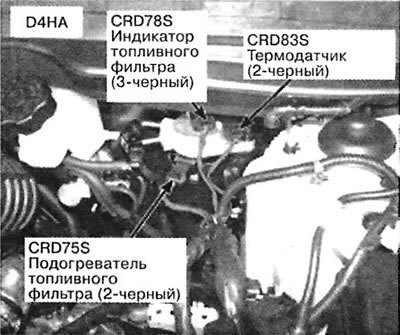

16. Слева сзади моторного отсека

16. Слева сзади моторного отсека

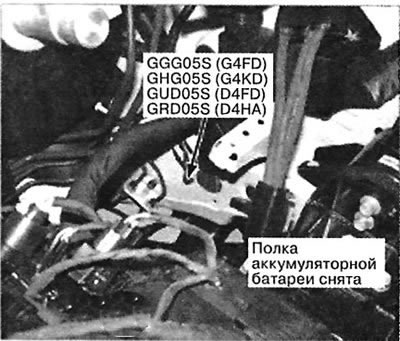

17. Слева сзади моторного отсека

17. Слева сзади моторного отсека

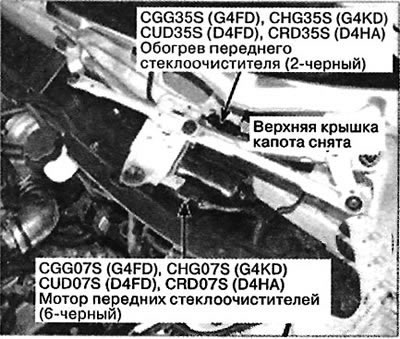

18. Левая сторона панели капота

18. Левая сторона панели капота

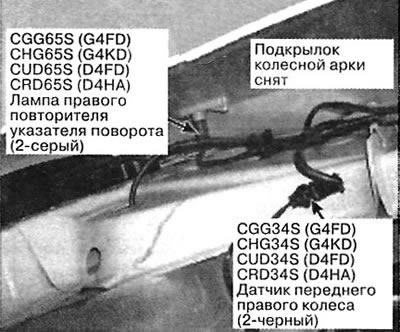

19. Правая передняя колесная арка

19. Правая передняя колесная арка

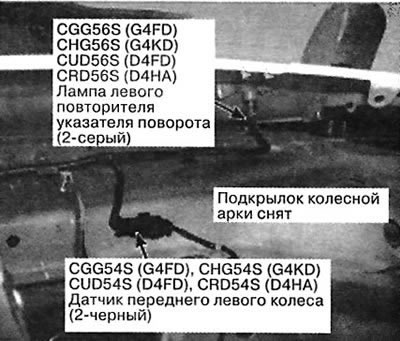

20. Левая передняя колесная арка

20. Левая передняя колесная арка

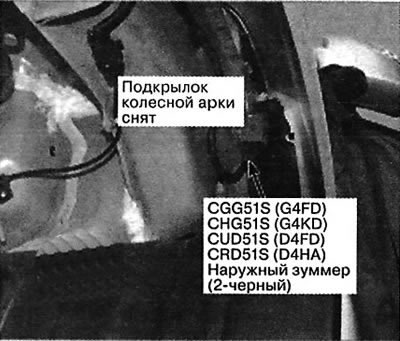

21. Левая передняя колесная арка

21. Левая передняя колесная арка

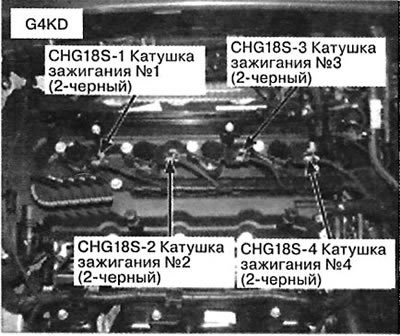

22. Верхняя часть двигателя

22. Верхняя часть двигателя

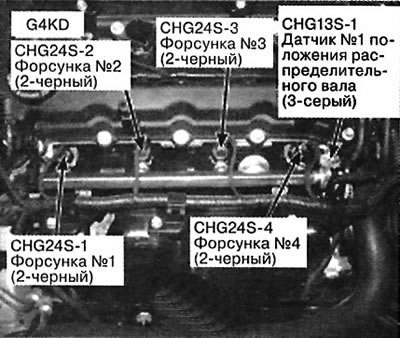

23. Верхняя часть двигателя

23. Верхняя часть двигателя

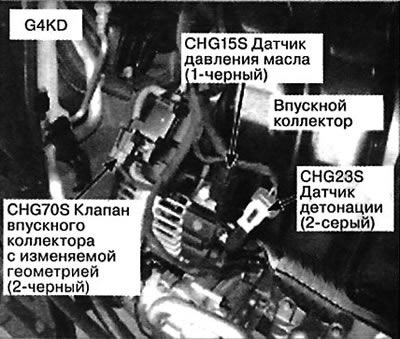

24. Справа спереди двигателя

24. Справа спереди двигателя

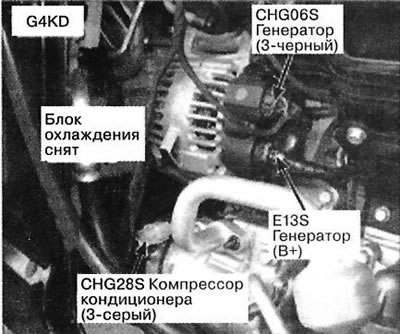

25. Справа спереди двигателя

25. Справа спереди двигателя

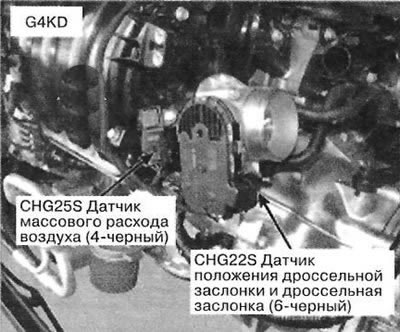

26. Слева спереди двигателя

26. Слева спереди двигателя

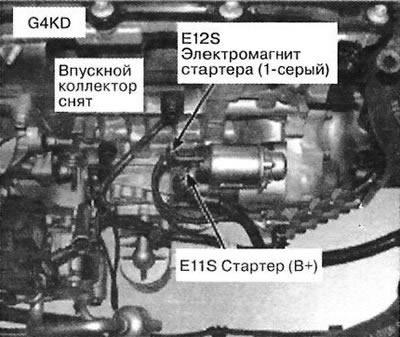

27. Передняя часть двигателя

27. Передняя часть двигателя

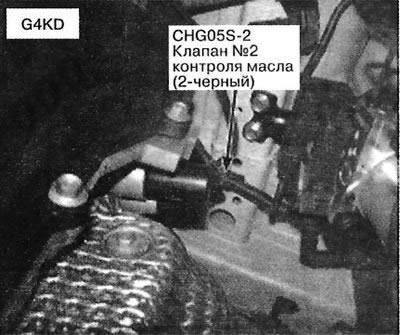

28. Задняя часть двигателя

28. Задняя часть двигателя

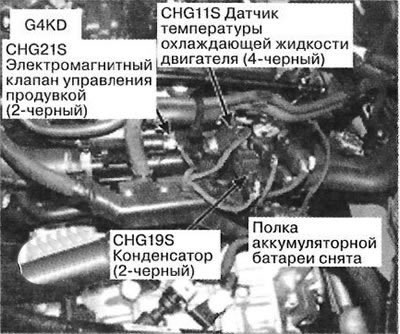

29. Левая сторона двигателя

29. Левая сторона двигателя

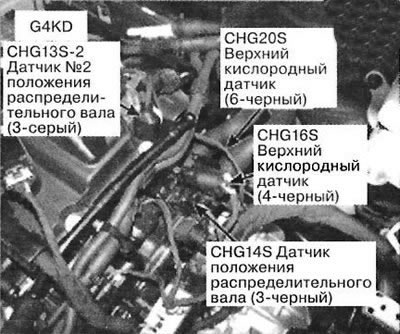

30. Левая сторона двигателя

30. Левая сторона двигателя

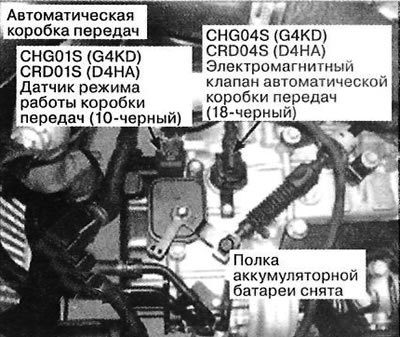

31. Верхняя часть коробки передач

31. Верхняя часть коробки передач

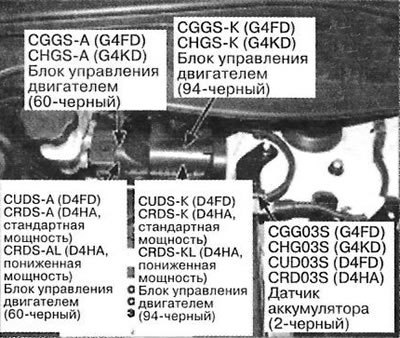

32. Слева сзади в моторном отсеке

32. Слева сзади в моторном отсеке

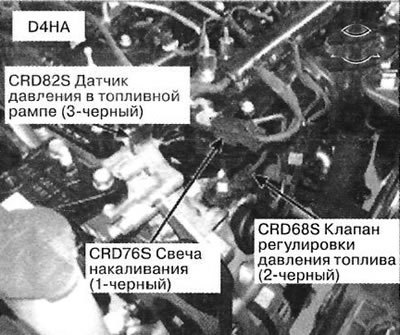

33. Справа спереди двигателя

33. Справа спереди двигателя

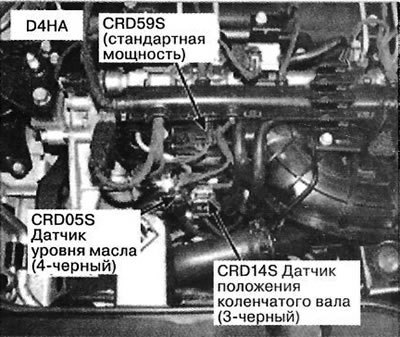

34. Справа спереди двигателя

34. Справа спереди двигателя

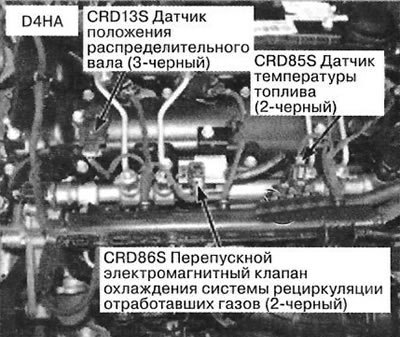

35. Передняя часть двигателя

35. Передняя часть двигателя

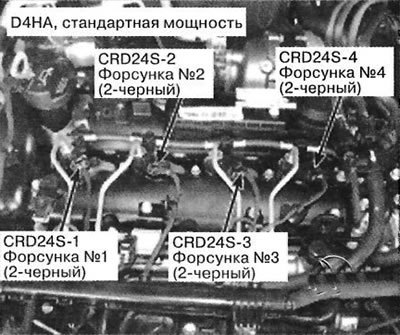

36. Верхняя часть двигателя

36. Верхняя часть двигателя

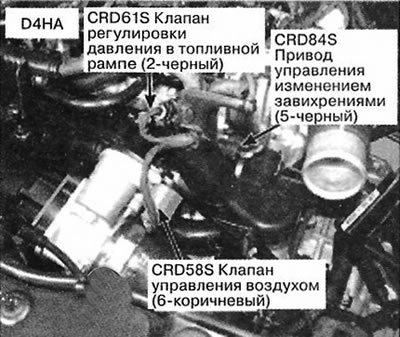

37. Слева спереди двигателя

37. Слева спереди двигателя

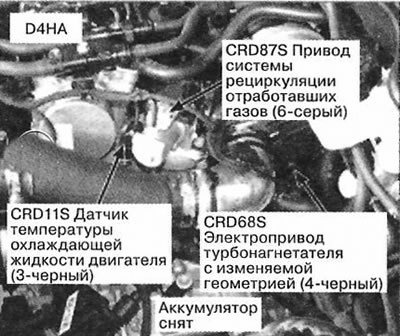

38. Левая сторона двигателя

38. Левая сторона двигателя

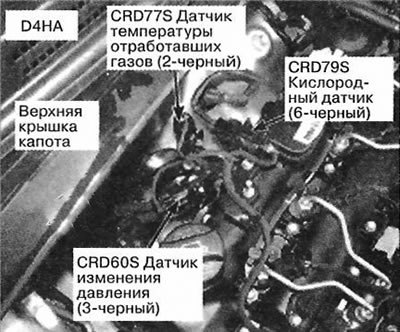

39. Справа сзади двигателя

39. Справа сзади двигателя

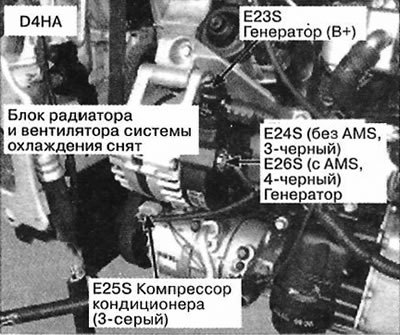

40. Правая передняя часть двигателя

40. Правая передняя часть двигателя

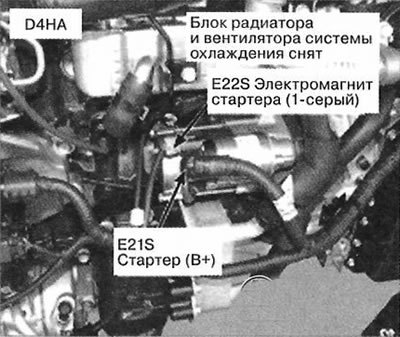

41. Передняя часть двигателя

41. Передняя часть двигателя

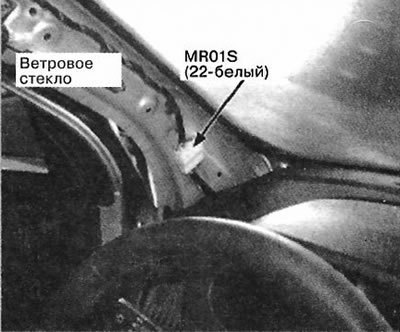

42. Левая передняя стойка

42. Левая передняя стойка

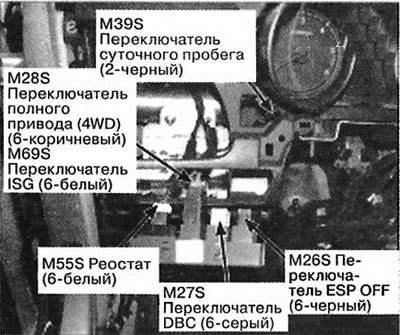

43. Левая сторона приборной панели

43. Левая сторона приборной панели

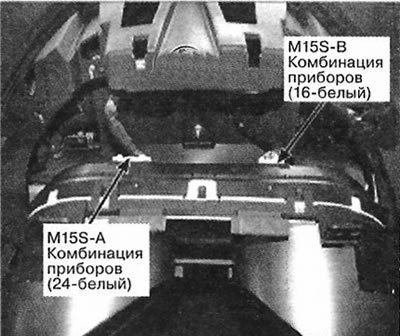

44. Комбинация приборов

44. Комбинация приборов

(Текст предоставлен порталом: Autoinstruction)

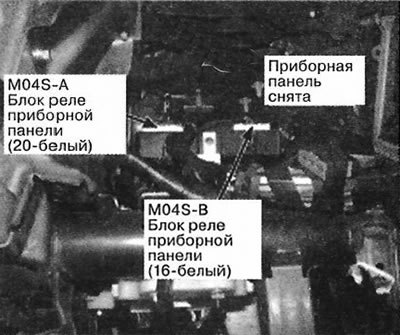

45. Слева сверху приборной панели

45. Слева сверху приборной панели

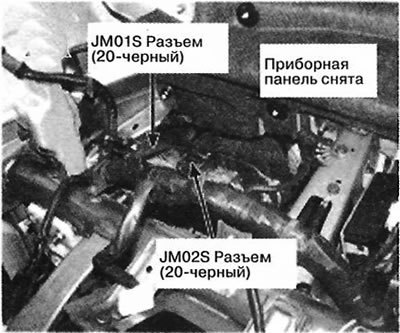

46. Слева сверху приборной панели

46. Слева сверху приборной панели

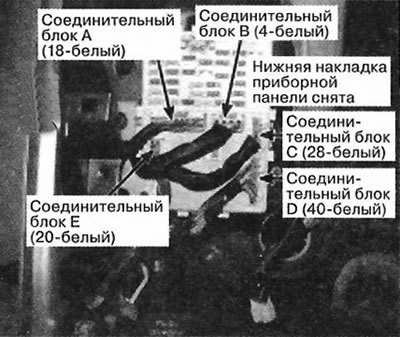

47. Левая сторона приборной панели

47. Левая сторона приборной панели

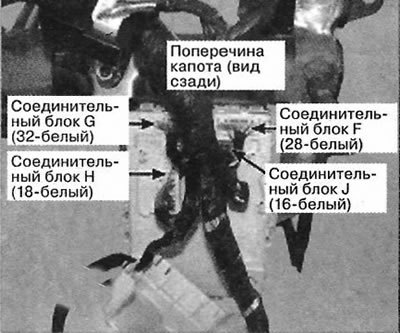

48. Левая сторона приборной панели

48. Левая сторона приборной панели

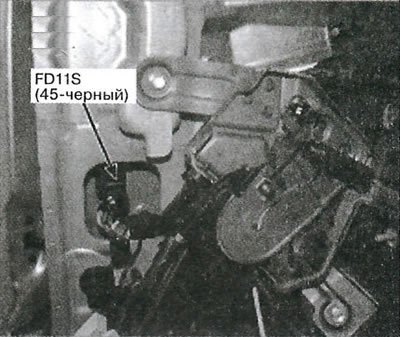

49. Снизу левой передней стойки

49. Снизу левой передней стойки

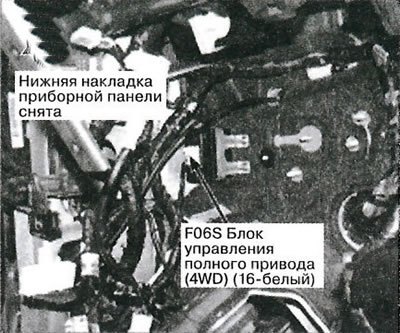

50. Снизу левой передней стойки

50. Снизу левой передней стойки

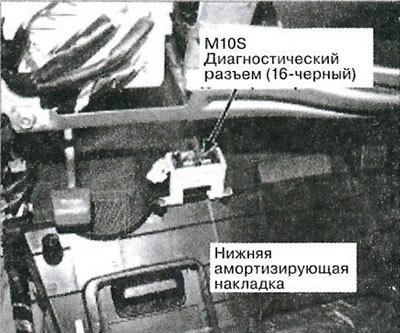

51. Нижняя накладка приборной панели

51. Нижняя накладка приборной панели

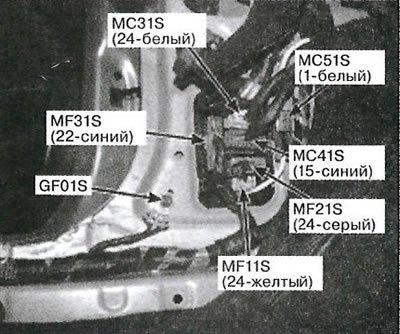

52. Снизу левой передней стойки

52. Снизу левой передней стойки

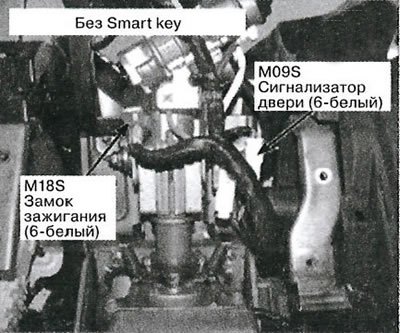

53. Рулевая колонка

53. Рулевая колонка

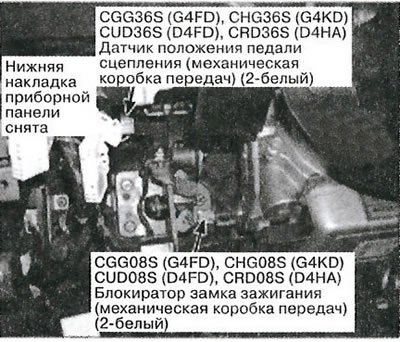

54. Слева под приборной панелью

54. Слева под приборной панелью

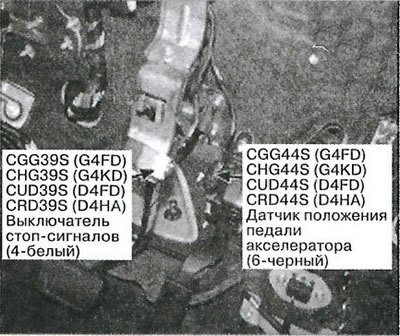

55. Слева под приборной панелью

55. Слева под приборной панелью

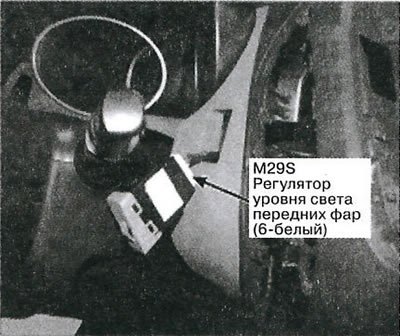

56. Центр приборной панели

56. Центр приборной панели

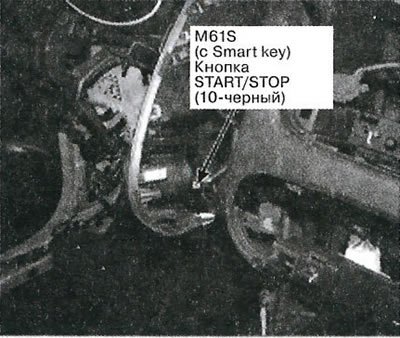

57. Центр приборной панели

57. Центр приборной панели

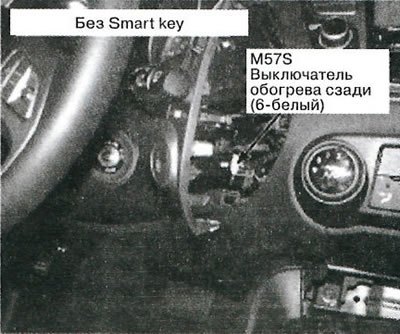

58. Центр приборной панели

58. Центр приборной панели

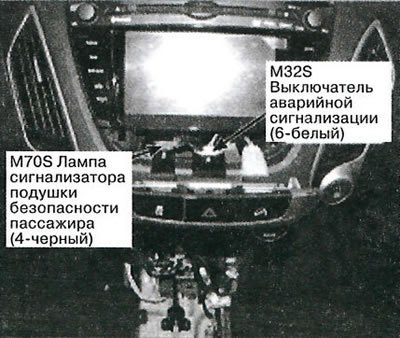

59. Центр приборной панели

59. Центр приборной панели

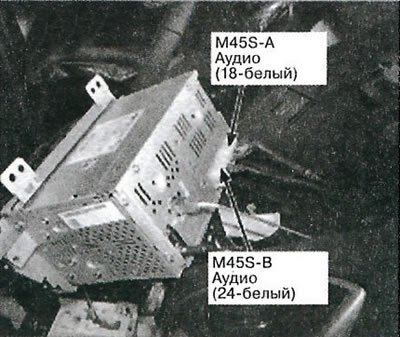

60. Центр приборной панели

60. Центр приборной панели

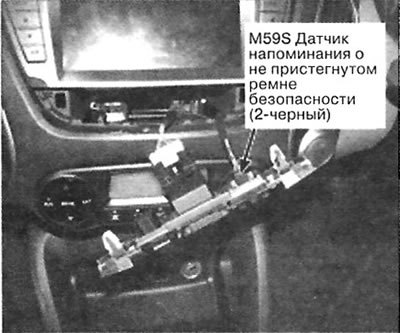

61. Центр приборной панели

61. Центр приборной панели

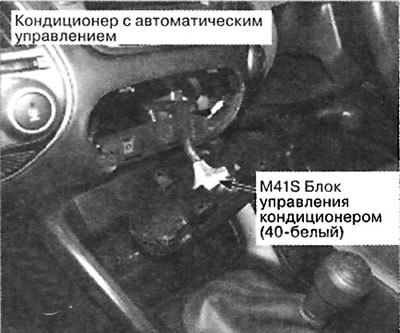

62. Центр приборной панели

62. Центр приборной панели

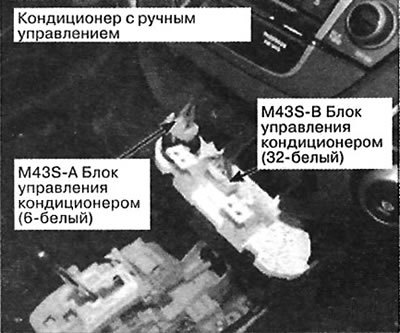

63. Центр приборной панели

63. Центр приборной панели

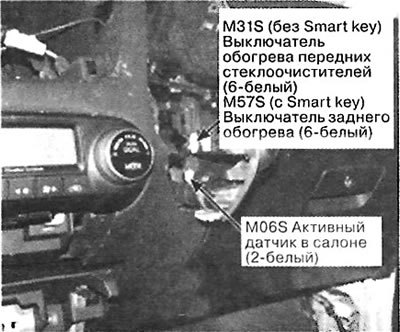

64. Центр приборной панели

64. Центр приборной панели

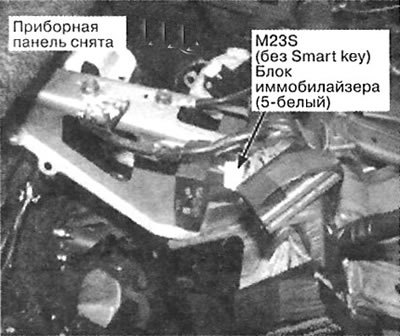

65. Слева сверху приборной панели

65. Слева сверху приборной панели

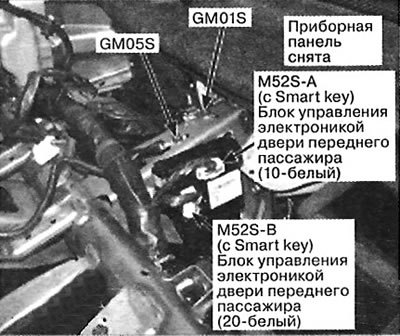

66. Слева сверху приборной панели

66. Слева сверху приборной панели

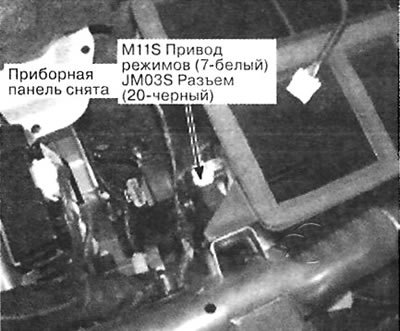

67. По центру сверху приборной панели

67. По центру сверху приборной панели

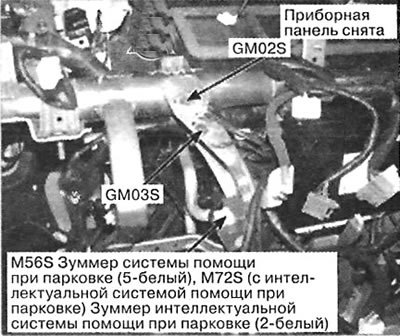

68. Центр приборной панели

68. Центр приборной панели

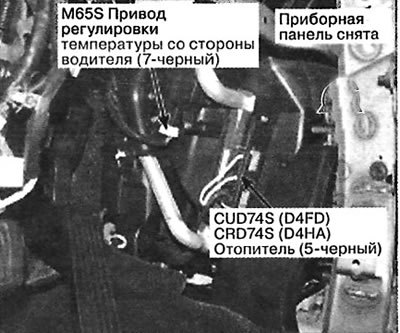

69. По центру снизу приборной панели

69. По центру снизу приборной панели

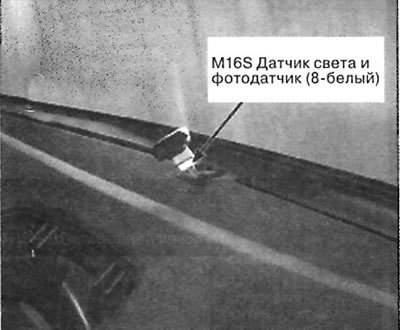

70. По центру сверху приборной панели

70. По центру сверху приборной панели

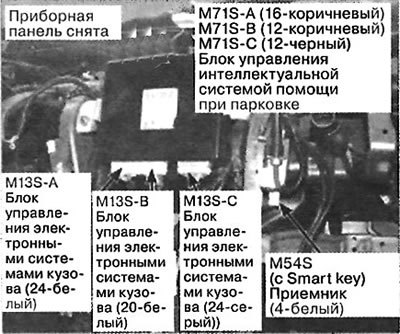

71. Центр приборной панели

71. Центр приборной панели

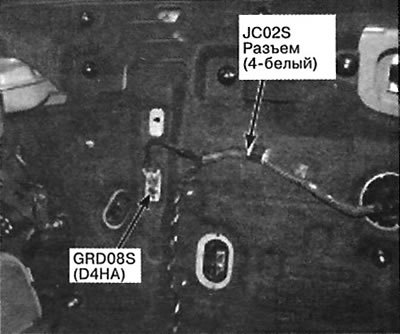

72. По центру сзади приборной панели

72. По центру сзади приборной панели

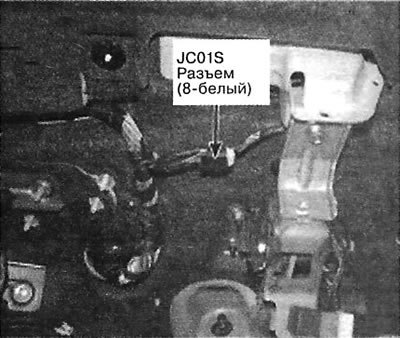

73. Слева сзади приборной панели

73. Слева сзади приборной панели

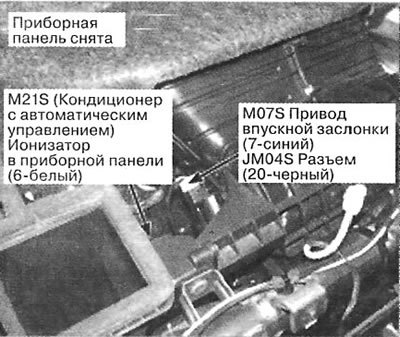

74. По центру сверху приборной панели

74. По центру сверху приборной панели

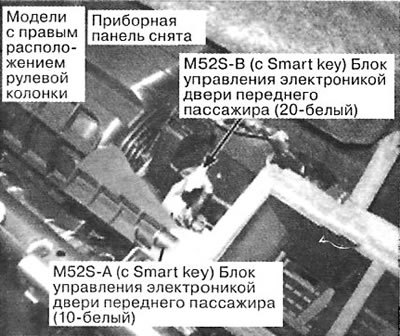

75. По центру сверху приборной панели

75. По центру сверху приборной панели

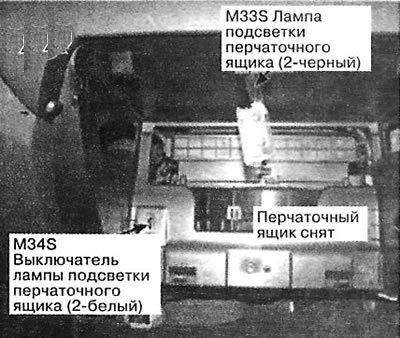

76. Внутри перчаточного ящика

76. Внутри перчаточного ящика

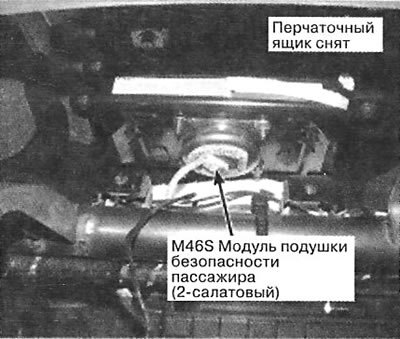

77. Правая сторона приборной панели

77. Правая сторона приборной панели

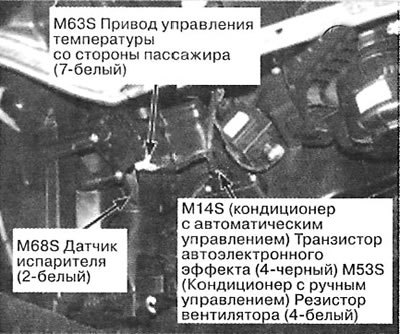

78. По центру снизу приборной панели

78. По центру снизу приборной панели

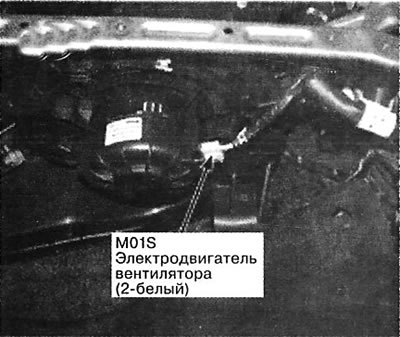

79. Справа под приборной панелью

79. Справа под приборной панелью

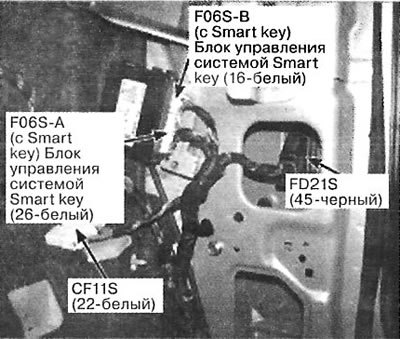

80. Снизу под правой передней стойкой

80. Снизу под правой передней стойкой

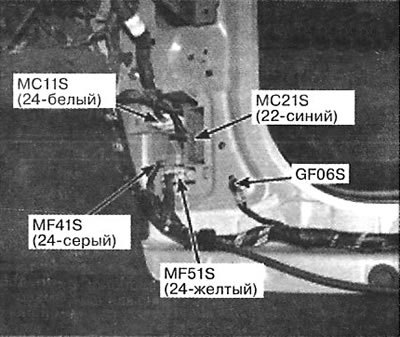

81. Снизу под правой передней стойкой

81. Снизу под правой передней стойкой

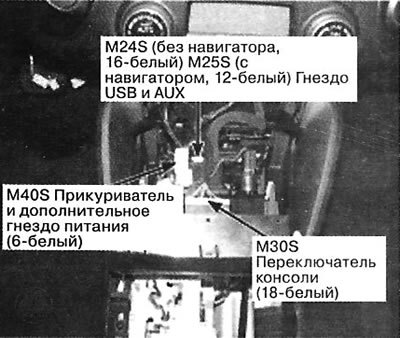

82. Передняя часть центральной консоли

82. Передняя часть центральной консоли

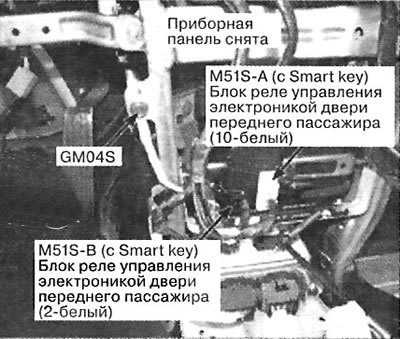

83. По центру под приборной панелью

83. По центру под приборной панелью

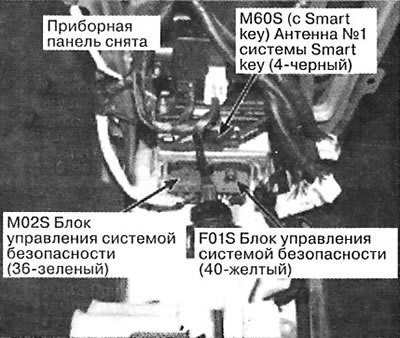

84. По центру под приборной панелью

84. По центру под приборной панелью

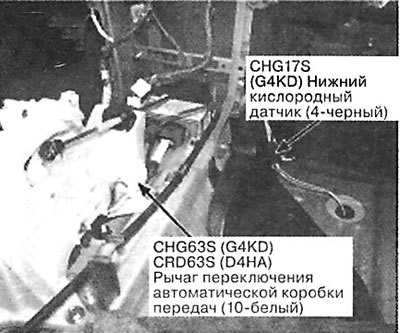

85. По центру приборной панели

85. По центру приборной панели

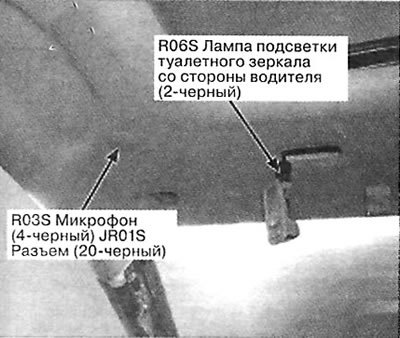

86. Слева спереди обивки потолка

86. Слева спереди обивки потолка

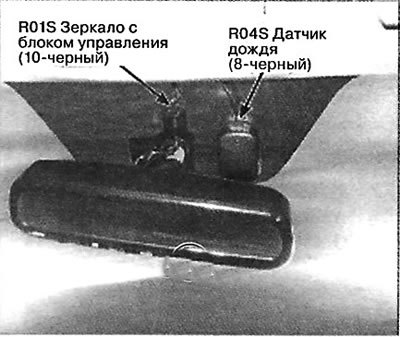

87. Ветровое стекло

87. Ветровое стекло

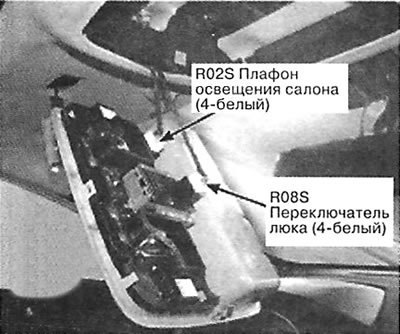

88. Спереди обивки потолка

88. Спереди обивки потолка

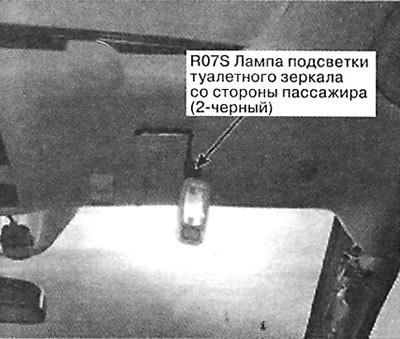

89. Справа спереди обивки потолка

89. Справа спереди обивки потолка

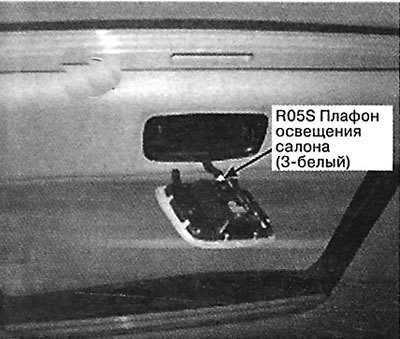

90. По центру обивки потолка

90. По центру обивки потолка

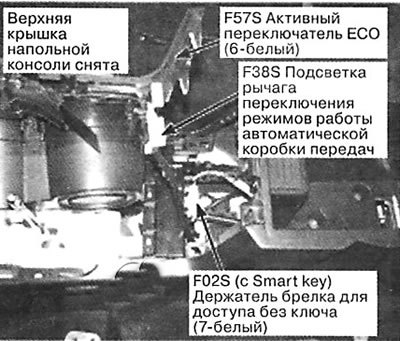

91. По центру напольной консоли

91. По центру напольной консоли

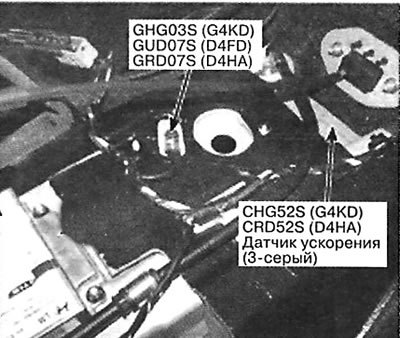

92. По центру снизу приборной панели

92. По центру снизу приборной панели

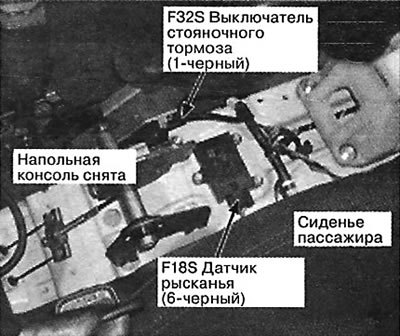

93. По центру напольной консоли

93. По центру напольной консоли

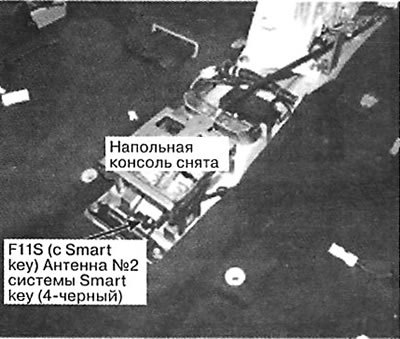

94. Сзади напольной консоли

94. Сзади напольной консоли

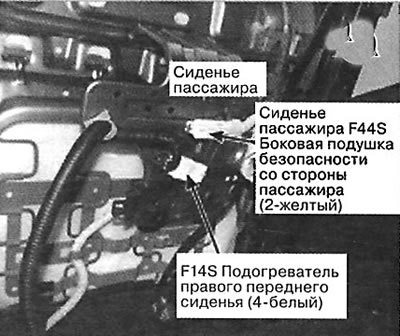

95. Под сиденьем пассажира

95. Под сиденьем пассажира

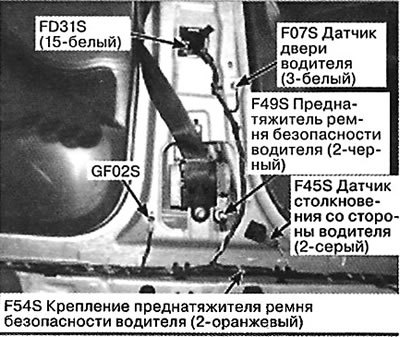

96. Левая центральная стойка

96. Левая центральная стойка

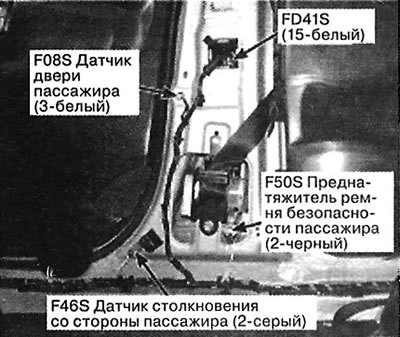

97. Правая центральная стойка

97. Правая центральная стойка

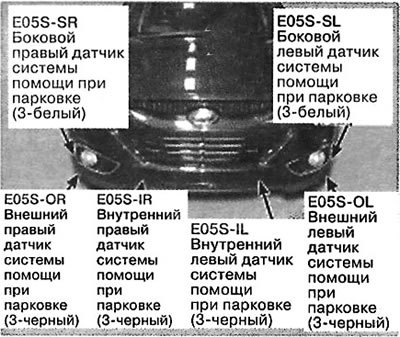

98. Передний бампер

98. Передний бампер

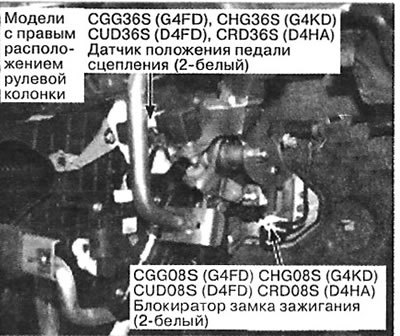

99. Справа снизу приборной панели

99. Справа снизу приборной панели

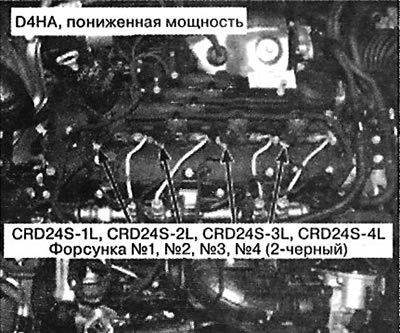

100. Верхняя часть двигателя

100. Верхняя часть двигателя

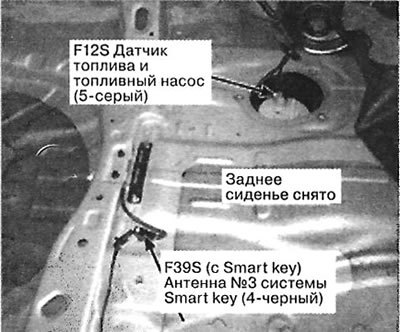

101. Снизу подушки заднего сиденья

101. Снизу подушки заднего сиденья

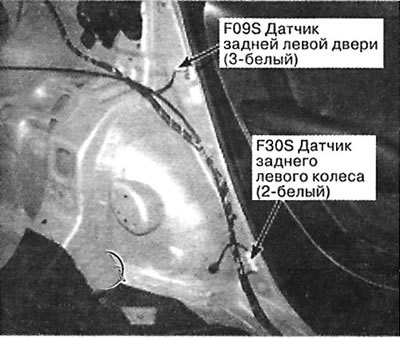

102. Снизу задней левой стойки

102. Снизу задней левой стойки

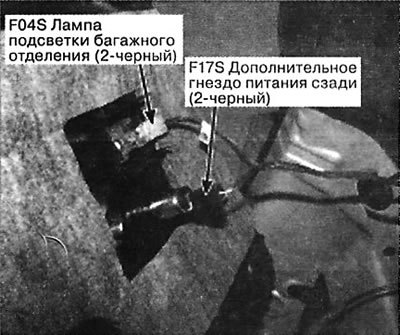

103. С левой стороны облицовки багажного отделения

103. С левой стороны облицовки багажного отделения

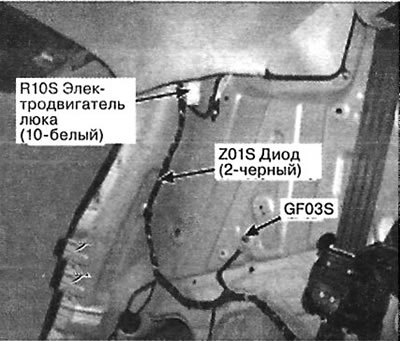

104. С левой стороны панели багажного отделения

104. С левой стороны панели багажного отделения

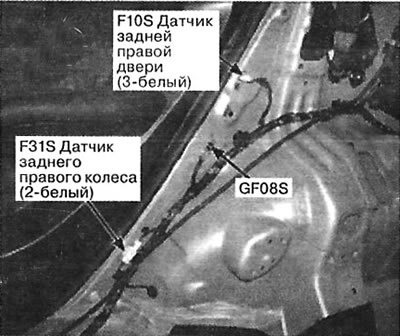

105. Снизу задней правой стойки

105. Снизу задней правой стойки

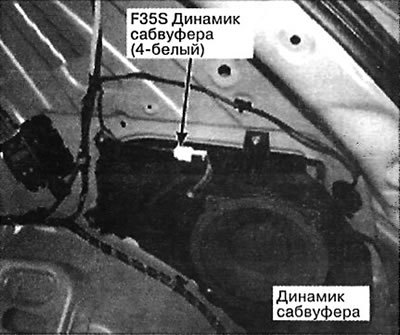

106. С правой стороны панели багажного отделения

106. С правой стороны панели багажного отделения

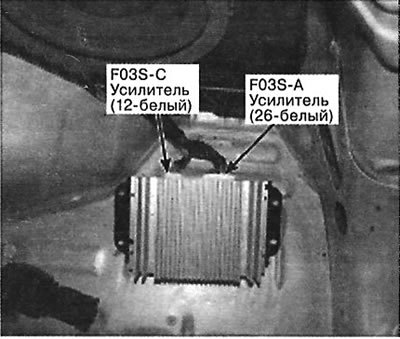

107. Справа снизу панели багажного отделения

107. Справа снизу панели багажного отделения

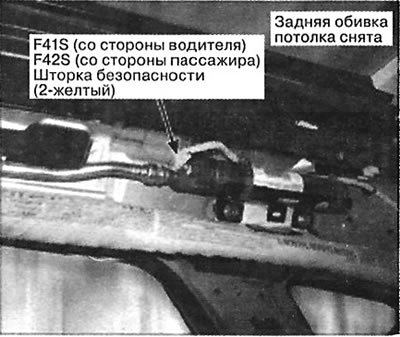

108. Сверху задней стойки

108. Сверху задней стойки

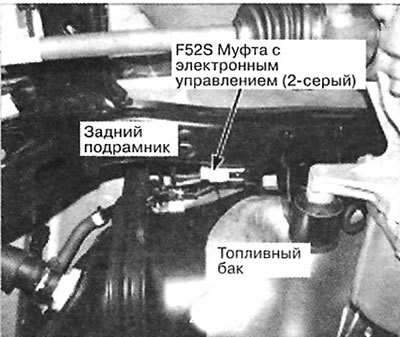

109. Сзади топливного бака

109. Сзади топливного бака

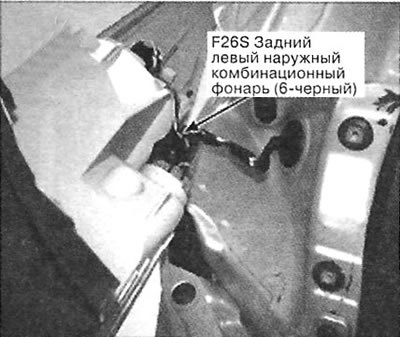

110. Левая сторона багажного отделения

110. Левая сторона багажного отделения

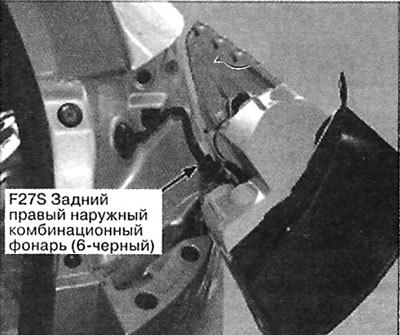

111. Правая сторона багажного отделения

111. Правая сторона багажного отделения

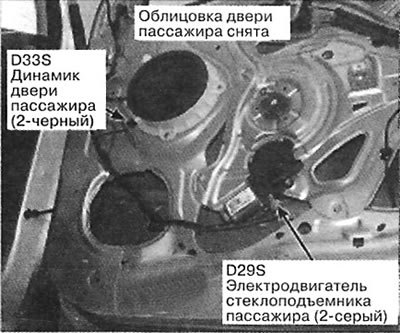

112. Дверь пассажира

112. Дверь пассажира

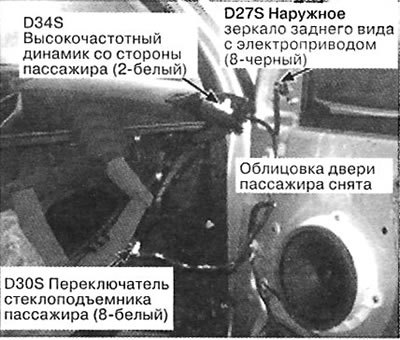

113. Дверь пассажира

113. Дверь пассажира

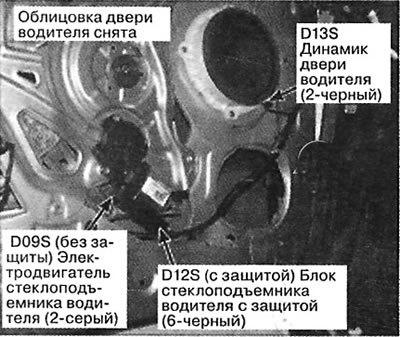

114. Дверь водителя

114. Дверь водителя

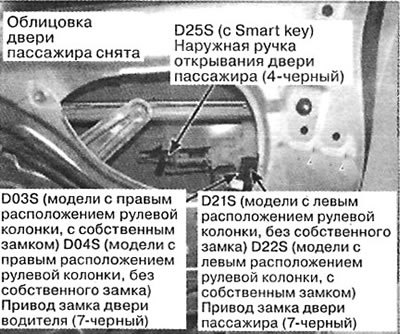

115. Дверь пассажира

115. Дверь пассажира

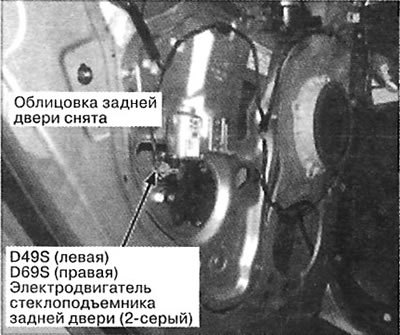

116. Задняя дверь

116. Задняя дверь

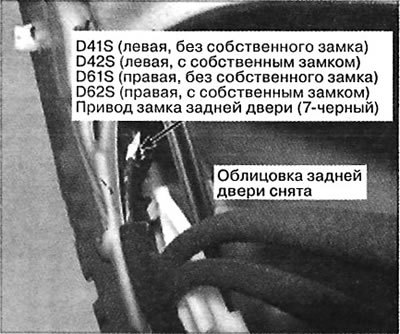

117. Задняя дверь

117. Задняя дверь

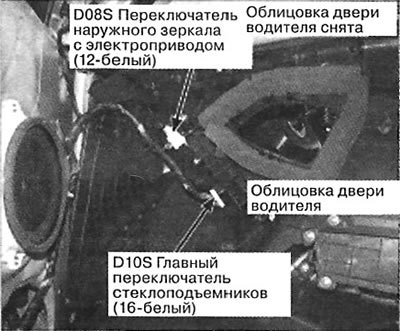

118. Облицовка двери водителя

118. Облицовка двери водителя

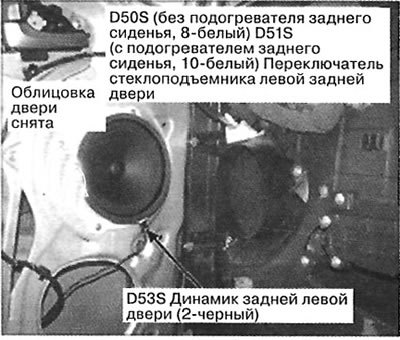

119. Левая задняя дверь

119. Левая задняя дверь

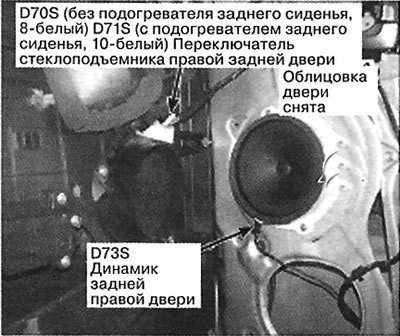

120. Правая задняя дверь

120. Правая задняя дверь

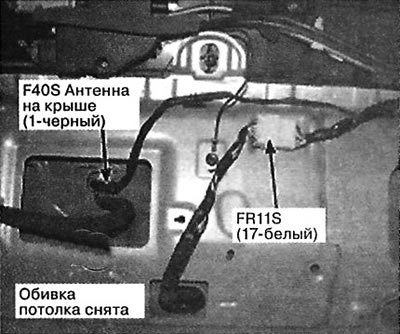

121. Задняя часть панели потолка

121. Задняя часть панели потолка

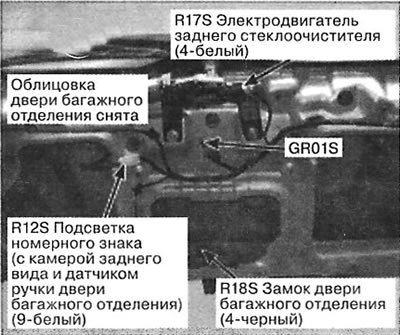

122. Дверь багажного отделения

122. Дверь багажного отделения

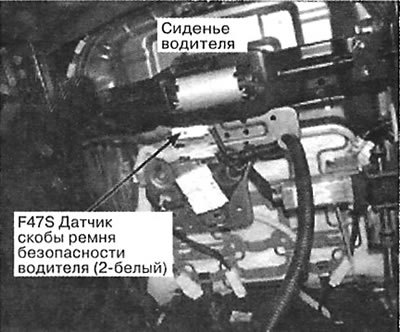

123. Снизу сиденья водителя

123. Снизу сиденья водителя

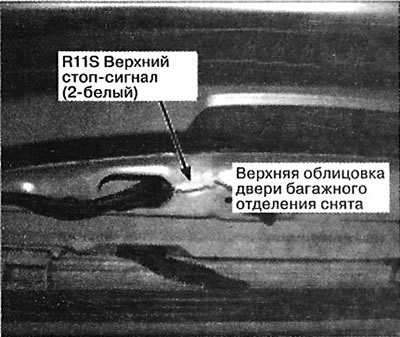

124. Верхняя часть двери багажного отделения

124. Верхняя часть двери багажного отделения

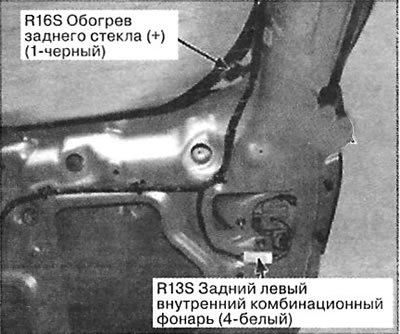

125. Левая сторона двери багажного отделения

125. Левая сторона двери багажного отделения

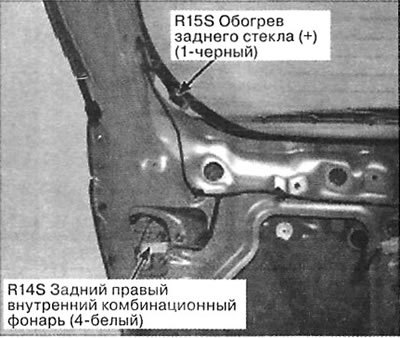

126. Правая сторона двери багажного отделения

126. Правая сторона двери багажного отделения

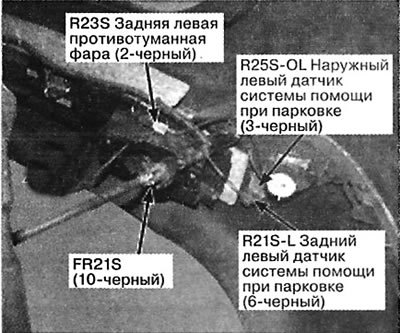

127. Левая сторона заднего бампера

127. Левая сторона заднего бампера

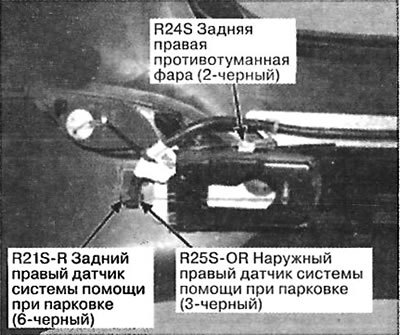

128. Правая сторона заднего бампера

128. Правая сторона заднего бампера

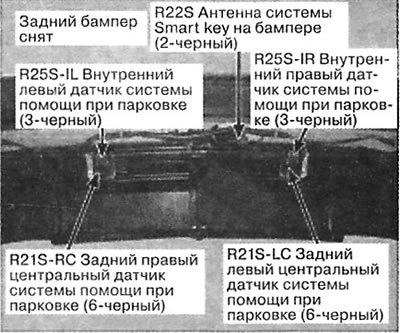

129. Задний бампер

129. Задний бампер

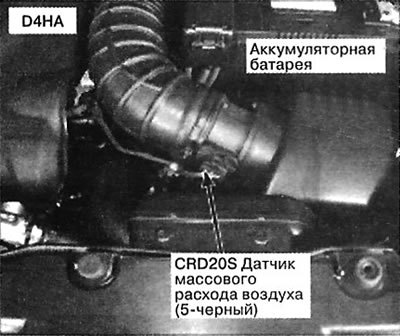

130. Слева спереди моторного отсека

130. Слева спереди моторного отсека

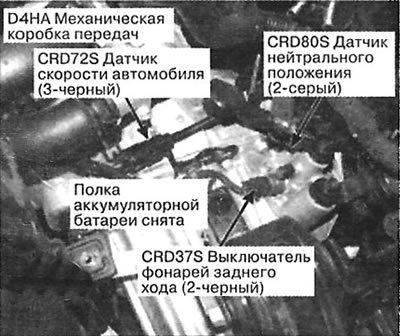

131. Верхняя часть коробки передач

131. Верхняя часть коробки передач

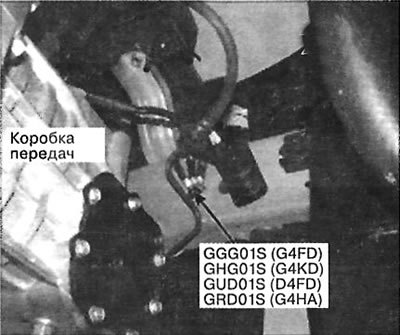

132. Слева спереди моторного отсека

132. Слева спереди моторного отсека

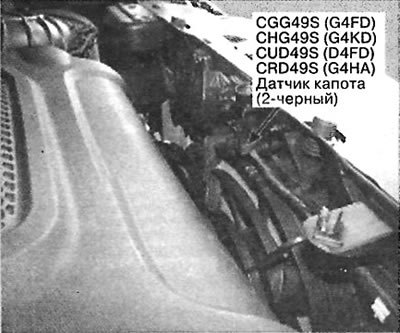

133. Спереди моторного отсека

133. Спереди моторного отсека

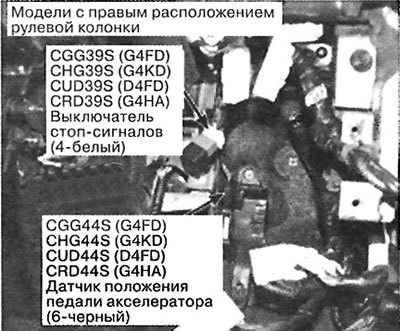

134. Слева снизу под приборной панелью

134. Слева снизу под приборной панелью

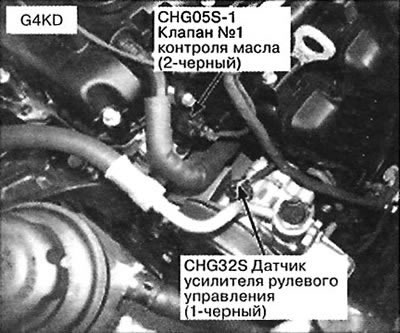

135. Справа спереди двигателя

135. Справа спереди двигателя

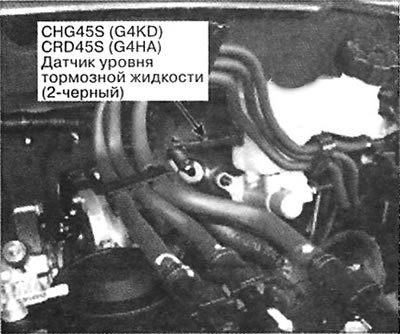

136. Слева сзади моторного отсека

136. Слева сзади моторного отсека

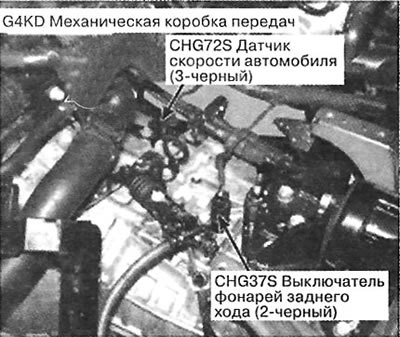

137. Верхняя часть коробки передач

137. Верхняя часть коробки передач

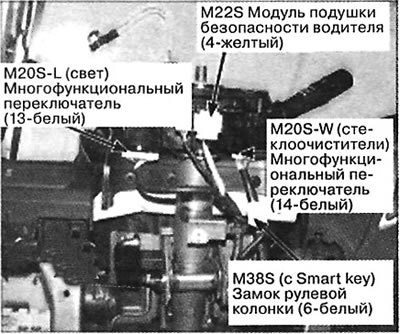

138. Рулевая колонка

138. Рулевая колонка

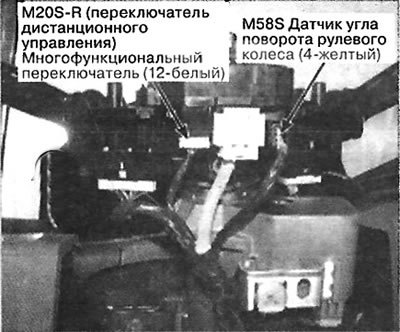

139. Рулевая колонка

139. Рулевая колонка

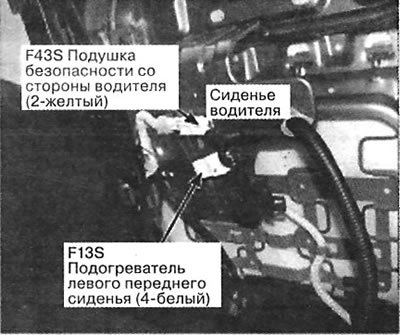

140. Снизу сиденья водителя

140. Снизу сиденья водителя

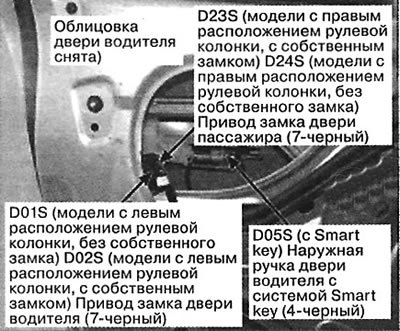

141. Дверь водителя

141. Дверь водителя

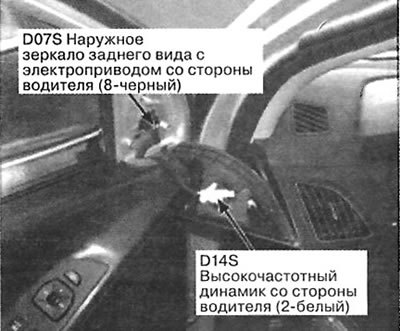

142. Дверь водителя

142. Дверь водителя

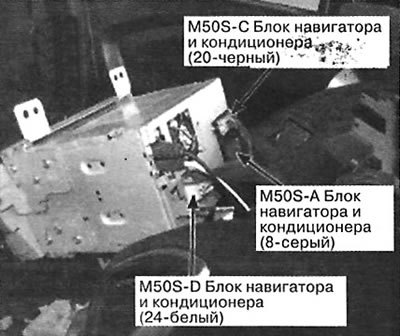

143. По центру приборной панели

143. По центру приборной панели

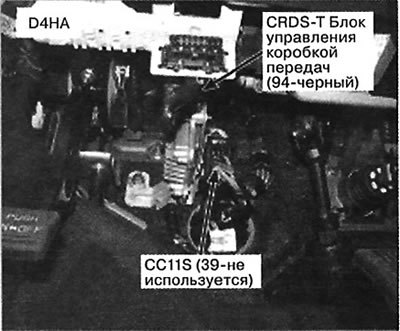

144. Слева снизу приборной панели

144. Слева снизу приборной панели

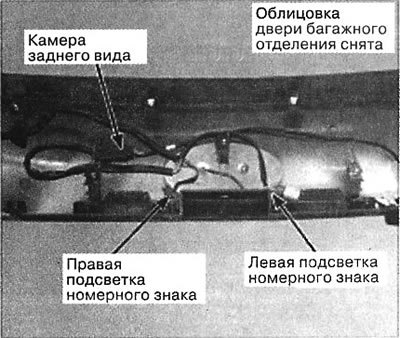

145. Облицовка двери багажного отделения

145. Облицовка двери багажного отделения

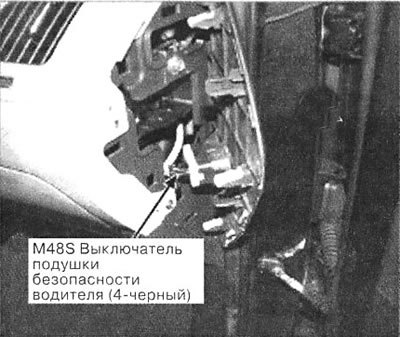

146. Правая сторона приборной панели

146. Правая сторона приборной панели

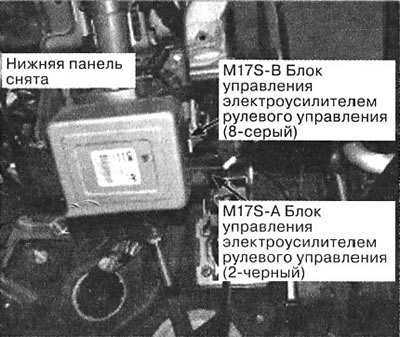

147. Рулевая колонка

147. Рулевая колонка

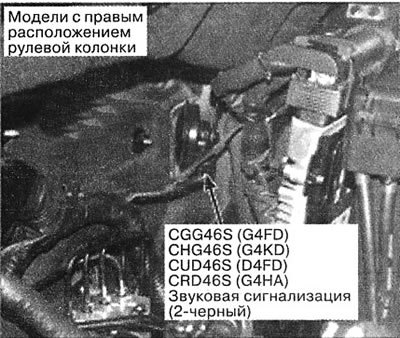

148. Слева сзади моторного отсека

148. Слева сзади моторного отсека

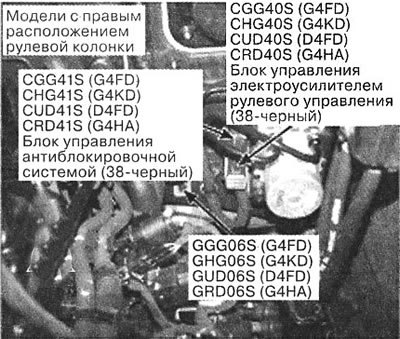

149. Слева сзади моторного отсека

149. Слева сзади моторного отсека

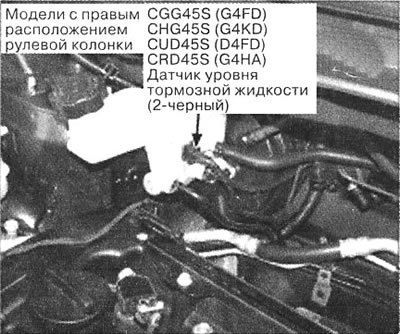

150. Справа сзади моторного отсека

150. Справа сзади моторного отсека

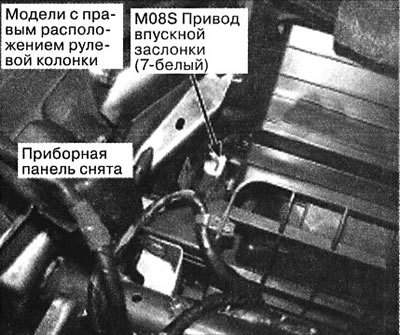

151. Слева сверху приборной панели

151. Слева сверху приборной панели

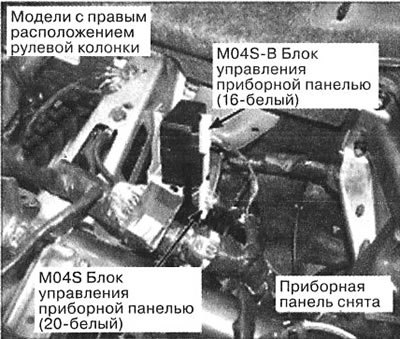

152. Справа сверху приборной панели

152. Справа сверху приборной панели

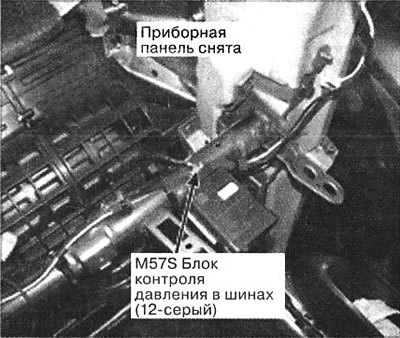

153. Справа сверху приборной панели

153. Справа сверху приборной панели

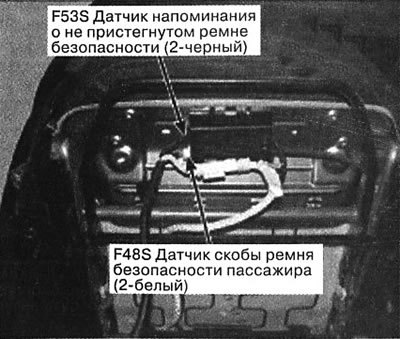

154. Снизу сиденья пассажира

154. Снизу сиденья пассажира

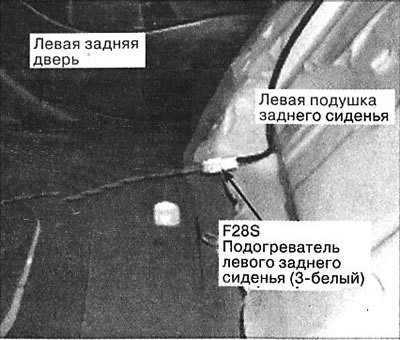

155. Левое заднее сиденье

155. Левое заднее сиденье

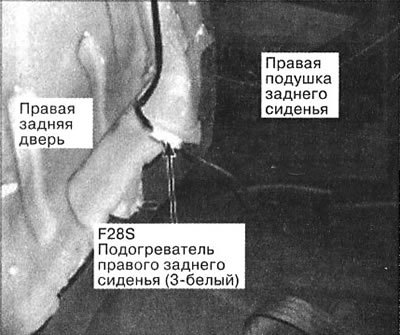

156. Правое заднее сиденье

156. Правое заднее сиденье

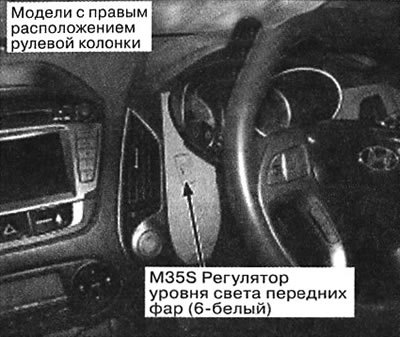

157. По центру приборной панели

157. По центру приборной панели

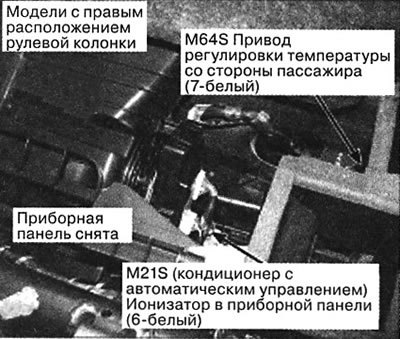

158. По центру сверху приборной панели

158. По центру сверху приборной панели

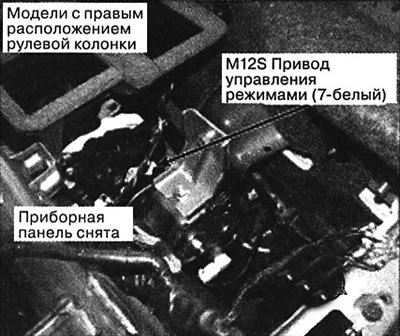

159. По центру сверху приборной панели

159. По центру сверху приборной панели

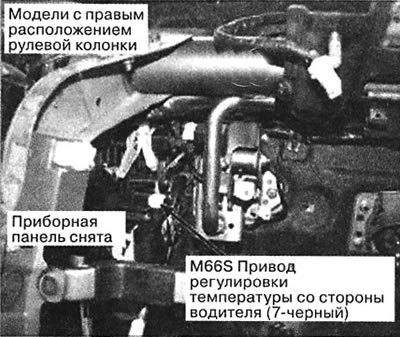

160. По центру приборной панели

160. По центру приборной панели

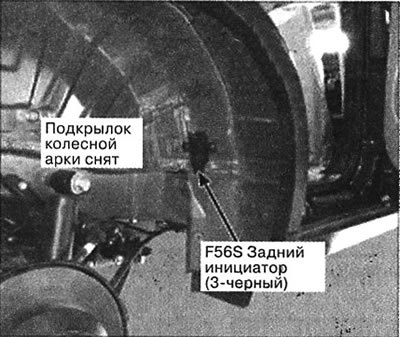

161. Правая задняя колесная арка

161. Правая задняя колесная арка

Статья проверена экспертом: Михаил Кондратьев
◀ Предыдущая
Хендай Туксон LM: Электрические схемы
Следующая ▶

Как пользоваться электрическими схемами
Символы, используемые в схемах электрооборудования автомобиля
Стеклоочиститель и омыватель ветрового стекла
Фонари заднего хода
Электросхема стоп-сигналов
Электросхема подсветки салона
Похожие статьи из автомобилей других марок
Расположение разъемов АКПП AISIN Шевроле Авео Т200 2003-2008
Расположение элементов системы впрыска топлива на автомобиле Форд Эскорт 4 1986-1990
Расположение разъемов — назначение контактов Хонда Авансир ТА1-ТА4 1999-2003
Расположение реле в автомобиле Мазда Фамилия БГ 1989-1994
Назначение и расположение электрических разъемов Мерседес C-Класс W203 2000-2007
Расположение проводных жгутов, маркировка проводов и… Мицубиси Аутлендер 1 2001-2008
Ссылка на эту статью в разных форматах
Комментарии и отзывы посетителей
Комментариев пока нет, вы будете первым!



Сложите два числа: 16 + 20








Tucson 2 (LM)
  • Информация для владельца
  • Выявление неисправностей
  • Руководство по эксплуатации
  • Техническое обслуживание
  • Двигатель и системы
  • Бензиновые двигатели
  • Дизельные двигатели
  • Система охлаждения
  • Система смазки
  • Система питания
  • Система управления
  • Система впуска и выпуска
  • Система пуска и зажигания
  • Трансмиссия
  • Сцепление
  • Механическая коробка
  • Автоматическая коробка
  • Приводные валы
  • Ходовая часть
  • Подвеска и колеса
  • Тормозная система
  • Рулевое управление
  • Кузов и салон
  • Экстерьер (кузов)
  • Интерьер (салон)
  • Системы безопасности
  • Электрооборудование
  • Отопитель и кондиционер
  • Электрические схемы
Tucson 1 (JM)
  • Информация для владельца
  • Руководство по эксплуатации
  • Техническое обслуживание
  • Двигатель и системы
  • Бензиновые двигатели G6BA
  • Бензиновые двигатели G4GC
  • Дизельные двигатели D4EA
  • Система питания (бензин)
  • Система питания (дизель)
  • Система смазки
  • Система охлаждения
  • Система пуска и зажигания
  • Трансмиссия
  • Сцепление
  • Коробка передач
  • Приводные валы и кардан
  • Ходовая часть
  • Подвеска автомобиля
  • Рулевое управление
  • Тормозная система
  • Кузов и салон
  • Экстерьер (кузов)
  • Интерьер (салон)
  • Кондиционер и отопитель
  • Подушки безопасности
  • Электрооборудование
  • Оборудование и приборы
  • Электрические схемы
Audi • BMW • Chery • Chevrolet • Citroen • Daewoo • Fiat • Ford • Honda • Hyundai • Infiniti • Isuzu • Jeep • Lexus • Land Rover • Mazda • Mercedes-Benz • Mitsubishi • Opel • Nissan • Peugeot • Renault • Saab • Skoda • Subaru • Suzuki • Toyota • Volkswagen • Volvo • AvtoVAZ
AutoInstruction.ru © 2020–2026 | Карта сайта | Статьи | Контакты | | Добавить в закладки | Мобильная версия
 0.05
Этот сайт использует куки 🍪 для сохранения настроек и улучшения сервиса 📈.
