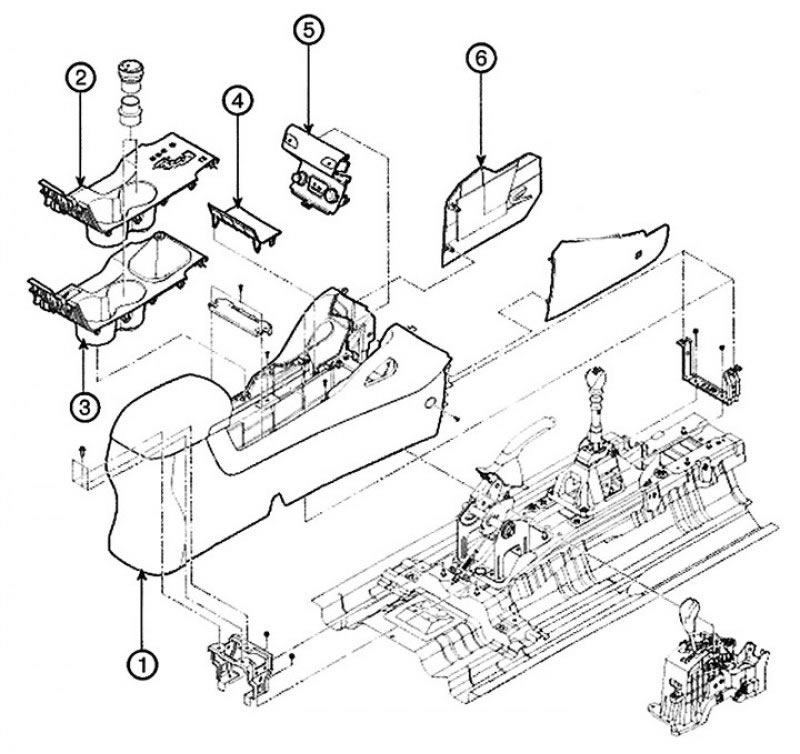

1. Напольная консоль; 2. Верхняя крышка консоли (автоматическая коробка передач); 3. Верхняя крышка консоли (механическая коробка передач); 4. Полка напольной консоли; 5. Лицевая панель напольной консоли; 6. Удлинительная боковая крышка
Замена
Примечание:
- Во избежание повреждения облицовки при действиях отверткой с плоским жалом как рычагом, обмотайте отвертку изоляционной лентой. Обклейте также лентой соседние части, требующие защиты.
- Для защиты рук от травм наденьте перчатки.

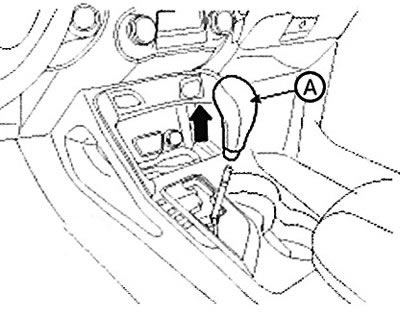

1. Снимите рукоятку (А).

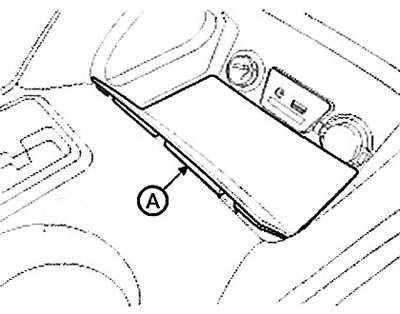

2. Снимите полку (А) напольной кон соли с помощью отвертки.

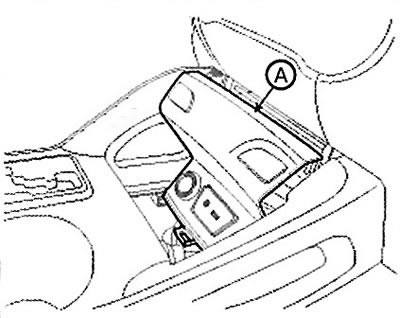

3. Снимите лицевую панель (А) напольной консоли с помощью отвертки.

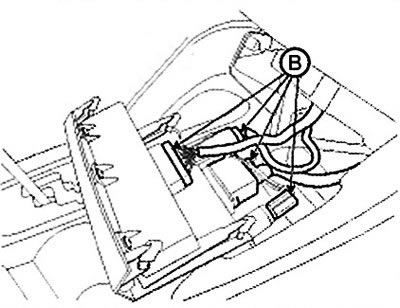

4. Отсоедините разъемы (В).
5. Снимите верхнюю крышку (А) кон соли с помощью отвертки.

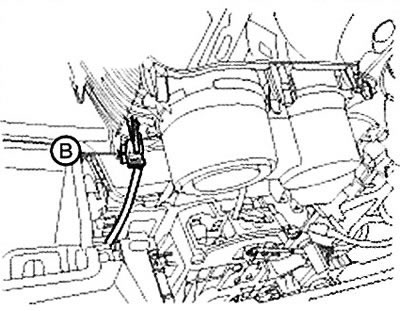

6. Отсоедините разъем (В).

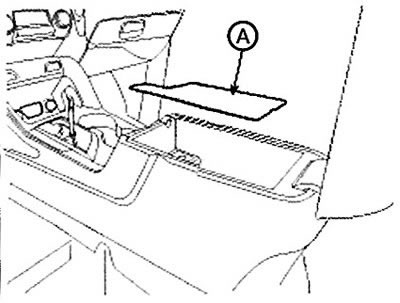

7. Снимите мягкую панель (А) консоли.

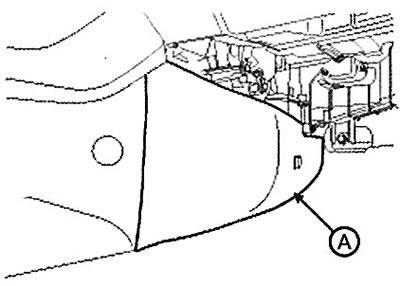

8. Снимите удлинительную боковую крышку (А).

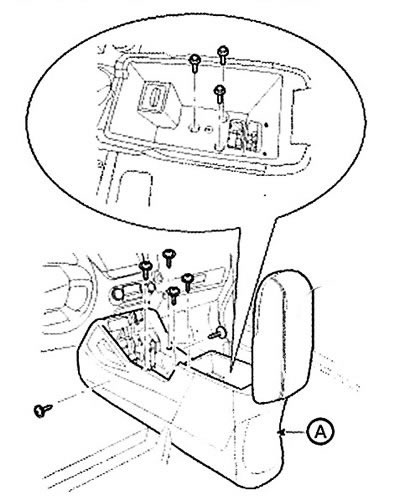

9. Отверните крепежные винты и болты, затем снимите напольную консоль (А) в сборе.
10. Установка производится в обратном порядке.
Примечание: Убедитесь в том, что разъемы подключены правильно. Замените все поврежденные фиксаторы.
