Главный тормозной цилиндр. 1 - крышка бачка, 2 - фильтр, 3 - бачок тормозной жидкости, 4 - уплотнительная втулка, 5 - корпус главного тормозного цилиндра, 6 - вторичный поршень в сборе с пружиной, 7 - первичный поршень в сборе с пружиной, 8 - стопорное кольцо.
Снятие
1. Отсоедините тормозные трубки от главного тормозного цилиндра. Установите заглушки на открытые отверстия.
Внимание: не допускайте попадания тормозной жидкости на окрашенные поверхности. При попадании тормозной жидкости на окрашенную поверхность, смойте её немедленно.

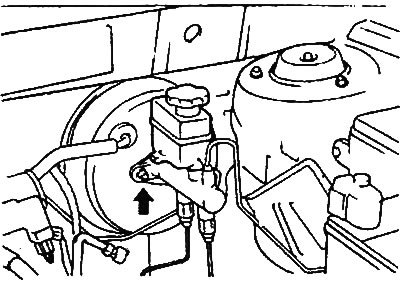

2. Отверните гайки крепления главного тормозного цилиндра и снимите цилиндр.
Разборка
1. Снимите крышку бачка тормозной жидкости и слейте тормозную жидкость в подходящую ёмкость.
Перейдите к источнику по ссылке (AutoInstruction.ru)

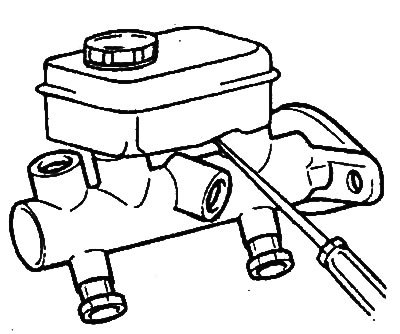

2. Используя отвертку, отсоедините бачок от главного тормозного цилиндра, снимите уплотнительные втулки.
Примечание: не нажимайте на педаль тормоза при прокачке тормозной системы.

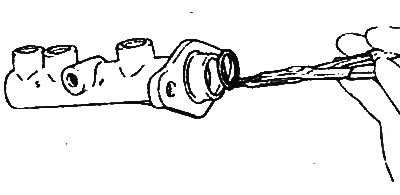

3. С помощью специального съёмника снимите стопорное кольцо.
4. (Модели с ABS) Снимите ограничитель хода поршня.
5. Извлеките первичный поршень а сборе.

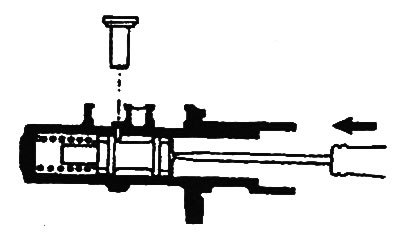

6. (Модели с ABS) Используя отвёртку, снимите ограничитель хода поршня.
7. Извлеките вторичный поршень в сборе.
Примечание: не разбирайте поршни.
Проверка
1. Проверьте отсутствие ржавчины и следов задиров на внутренней поверхности корпуса главного тормозного цилиндра.
- Номинальный внутренний диаметр главного цилиндра: 23,8 мм
2. Проверьте отсутствие следов ржавчины, задиров, износа и повреждений на первичном и вторичном поршнях главного тормозного цилиндра.
Примечание:
- Если внутренняя поверхность корпуса главного тормозного цилиндра повреждена, то замените главный тормозной цилиндр в сборе.
- Детали главного тормозного цилиндра промывайте спиртом.
Сборка
1. Смажьте чистой тормозной жидкостью все резиновые детали комплекта главного тормозного цилиндра и уплотнительные втулки.
2. Осторожно установите пружины и поршни в главный тормозной цилиндр.

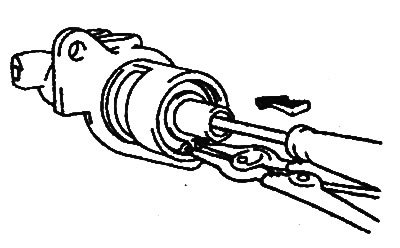

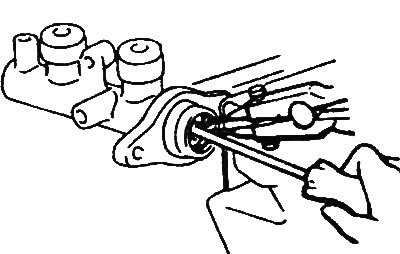

3. Нажмите на поршень отвёрткой и установите стопорное кольцо.
4. Нажмите на поршень до полного сжатия пружины и установите ограничитель хода поршня.

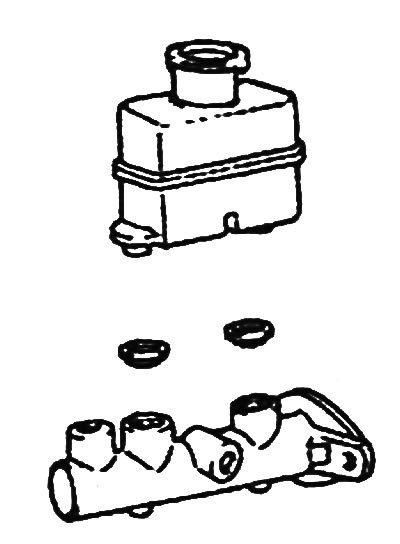

5. Установите уплотнительные втулки.
6. Установите бачок тормозной жидкости на главный тормозной цилиндр.
Установка
1. Проверьте и при необходимости отрегулируйте длину штока.
- Момент затяжки: 8,25±0,125 мм
2. Установите главный тормозной цилиндр на вакуумный усилитель и затяните две гайки.
- Момент затяжки: 8-12 Нм
3. Подсоедините тормозные трубки к главному тормозному цилиндру.
- Момент затяжки: 13-17 Нм
4. Заполните тормозной жидкостью бачок, затем прокачайте тормозную систему.
