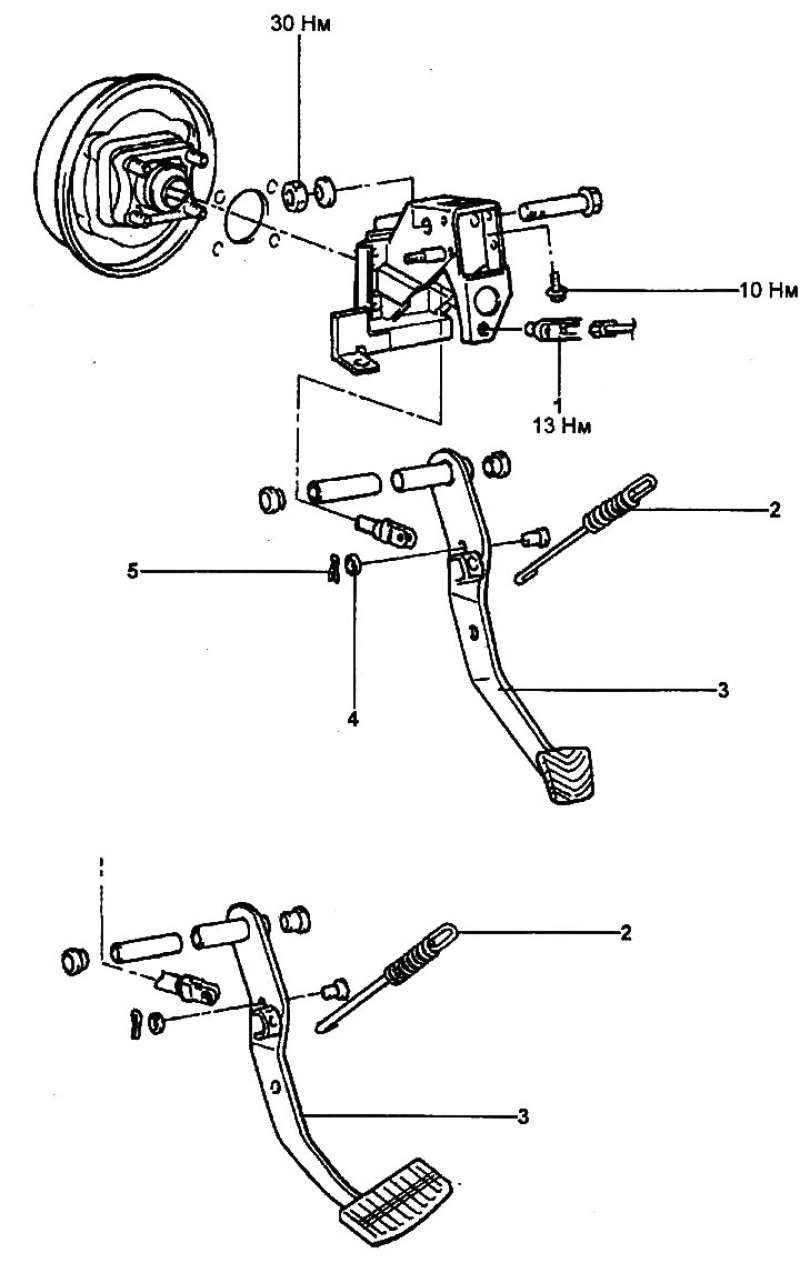

Снятие и установка педали тормоза. 1 - выключатель стоп-сигналов, 2 - возвратная пружина, 3 - педаль тормоза, 4 - шайба, 5 - шплинт.
Снятие
1. Снимите нижнюю отделку панели приборов (см. главу "Кузов").
2. Снимите возвратную пружину педали тормоза.
3. Снимите steering support member.
4. Снимите выключатель стоп-сигналов и отсоедините разъём выключателя на педали сцепления (модели с системой поддержания скорости).
5. Извлеките штифт и снимите ось вилки.
6. Отсоедините фиксатор и снимите шайбу с правой стороны кронштейна педали тормоза.
7. Ослабьте гайку крепления вакуумного усилителя и отсоедините правую сторону кронштейна педали тормоза.
8. Снимите педаль тормоза.
9. Снимите втулки и шайбу.
10. Ослабьте болт и отсоедините левую сторону кронштейна педали.
Проверка
1. Проверьте втулки на отсутствие износа.
2. Проверьте педаль тормоза на отсутствие деформации (изгиба и скручивания).
3. Проверьте возвратную пружину педали тормоза на отсутствие повреждений.
Установка
1. Установка педали тормоза производится в порядке, обратном снятию, моменты затяжки болтов и гаек указаны на сборочном рисунке "Снятие и установка педали тормоза".
2. При установке обратите внимание на следующие моменты.

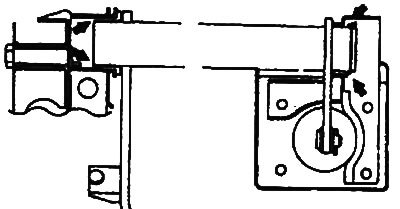

- а) Нанесите смазку на внутреннюю поверхность втулок.
- Смазка смазка для шасси: SAE J310, NLGI №0

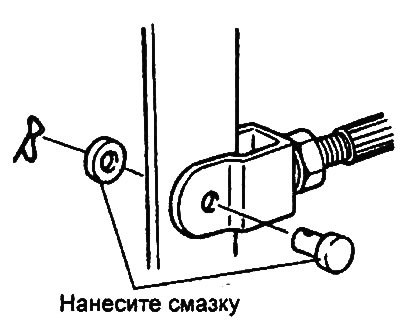

- б) Нанесите смазку на штифт и шайбу.
- Смазка смазка для колёсных подшипников: SAE J310, NLGI №2
