Вращайте выключатель стоп-сигналов до тех пор, пока зазор между корпусом выключателя и рычагом педали тормоза не достигнет номинального значения. Затем зафиксируйте выключатель контргайкой.

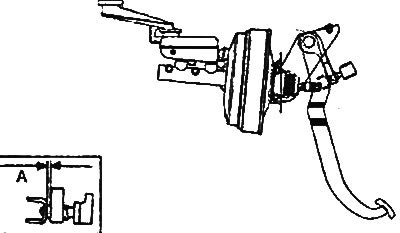

- Зазор "А": 0,5-1,0 мм
Если зазор не соответствует техническим данным, отрегулируйте его.
2. Отрегулируйте зазор "А" между выключателем стоп-сигналов и ограничителем хода педали.
- а) Отверните контргайку.
- б) Вращая выключатель стоп-сигналов, отрегулируйте зазор.
- в) Затяните контргайку.
3. Проверьте свободный ход педали тормоза.
Текст взят с портала проекта: AutoInstruction.ru

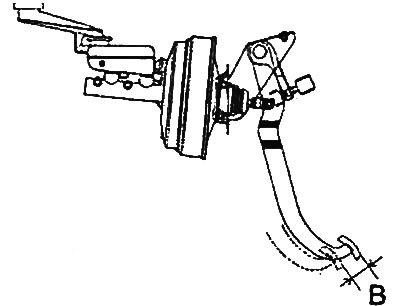

- Свободный ход "В" педали тормоза: 3-8 мм
4. Проверьте высоту расположения педали тормоза.
- а) Проверьте высоту расположения педали в свободном состоянии.
- Высота расположения педали тормоза в свободном состоянии: 176±0,3 мм
- б) Запустите двигатель, нажмите на педаль с усилием 500 Н и проверьте высоту расположения педали в нажатом состоянии.
- Высота расположения педали тормоза в нажатом состоянии при усилии 500 Н: 75 мм или более
- в) Проверьте высоту расположения педали в полностью нажатом состоянии при отсутствии тормозной жидкости.
- Высота расположения педали тормоза в полностью нажатом состоянии при отсутствии тормозной жидкости: 44 мм или более
