Панель приборов и центральная консоль. 1 - кронштейн крепления центральный отделки, 2 - центральная отделка панели приборов, 3 - панель приборов в сборе, 4 - центральный воздуховод в сборе, 5 - нижней кронштейн крепления панели приборов. 6 - кронштейн крепления вещевого ящика, 7 - петля вещевого ящика, 8 - вещевой ящик, 9 - накладка вещевого ящика, 10 - боковая отделка салона, 11 - пепельница (для передних пассажиров), 12 - пепельница (для задних пассажиров), 13 - кожух рулевой колонки. 14 - центральная консоль, 15 - панель переключателей, 16 - нижняя отделка панели приборов со стороны водителя, 17 - кронштейн крепления нижней отделки панели приборов со стороны водителя, 18 - боковой дефлектор, 19 - отделка комбинации приборов.
Снятие и установка
Внимание: при снятие и установке панели приборов и рулевого колеса, изучите инструкцию по снятию и установке фронтальной подушки безопасности водителя, спирального провода SRS и фронтальной подушки безопасности пассажира в главе "Дополнительная система пассивной безопасности (SRS)".
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

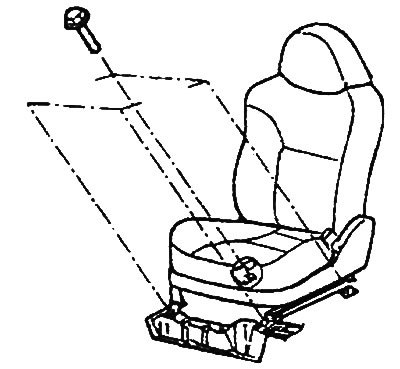

2. Отсоедините разъемы проводки передних сидений, затем снимите передние сиденья.
Внимание: будьте осторожны, не поцарапайте отделку при снятии передних сидений.
3. С помощью плоской отвертки снимите отделку передней стойки.

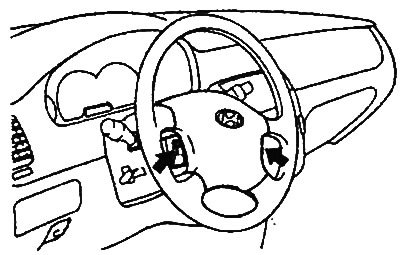

4. Снимите модуль фронтальной подушки безопасности водителя.

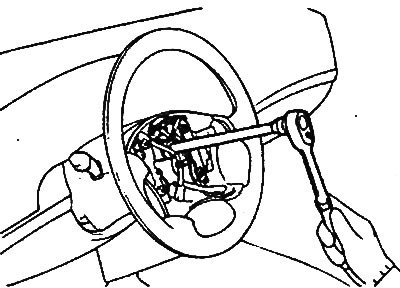

5. Снимите рулевое колесо.

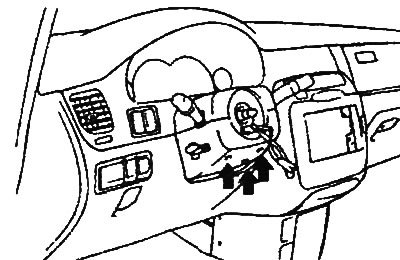

6. Отверните винты крепления нижнего кожуха рулевой колонки, затем снимите его.

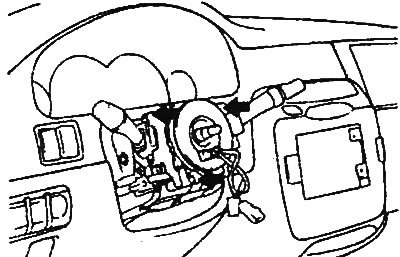

7. Отсоедините разъём проводки, отверните винты крепления под рулевого комбинированного переключателя и снимите его и спиральный провод SRS.

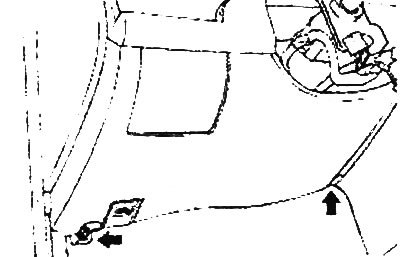

8. Отверните два винта крепления нижней отделки панели приборов со стороны водителя и снимите её.

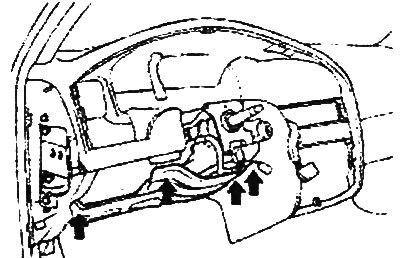

9. Отверните два болта и две гайки крепления кронштейна нижней отделки панели приборов со стороны водителя и снимите ее.

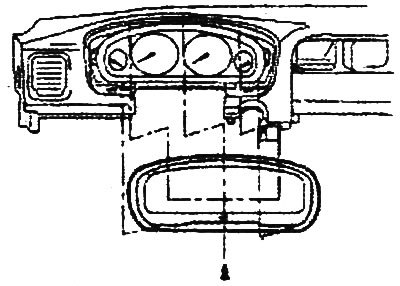

10. Отверните винты крепления отделки комбинации приборов и снимите ее.

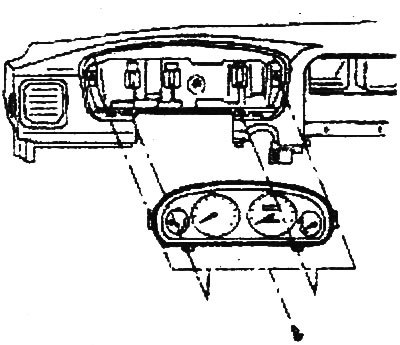

11. Отверните четыре винта крепления комбинации приборов и снимите ее в сборе.

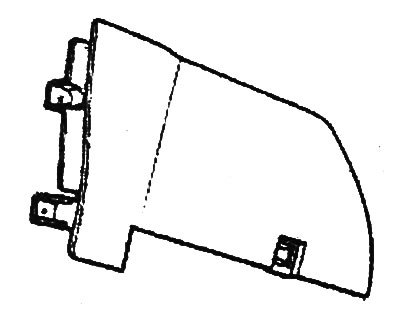

12. Снимите боковую отделку панели приборов.

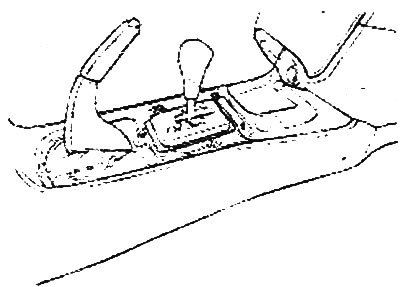

13. С помощью плоской отвертки снимите заднюю отделку центральной консоли

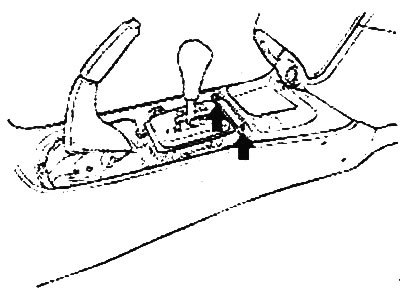

14. Отверните два винта крепления передней отделки центральной консоли и снимите её.

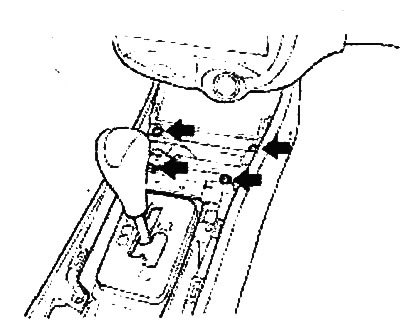

15. Отверните внутренние винты и болты крепления центральной консоли.

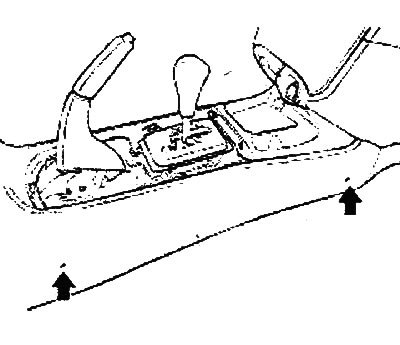

16. Отверните боковые винты крепления центральной консоли и снимите ее в сборе.

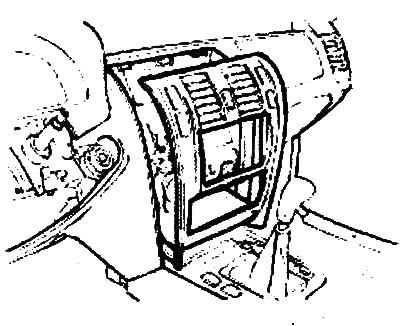

17. С помощью плоской отвертки снимите центральную накладку панели приборов.

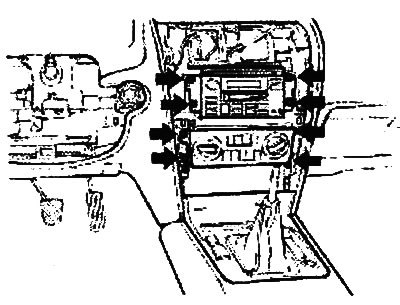

18. Отверните винты крепления и снимите магнитолу, панель управления отопителем и кондиционером.

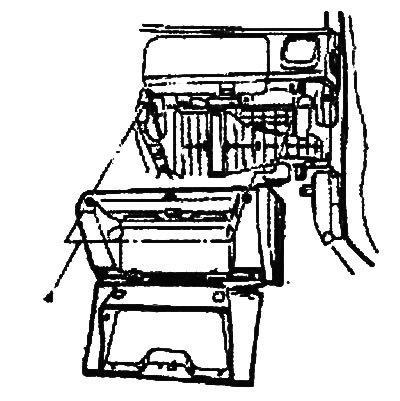

19. Снимите вещевой ящик в сборе.

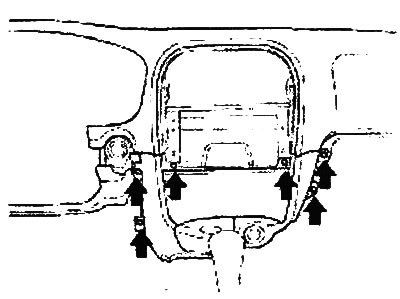

20. Отверните шесть винтов и снимите нижнюю центральную отделку панели приборов.

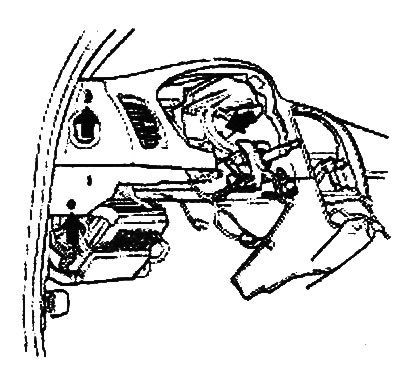

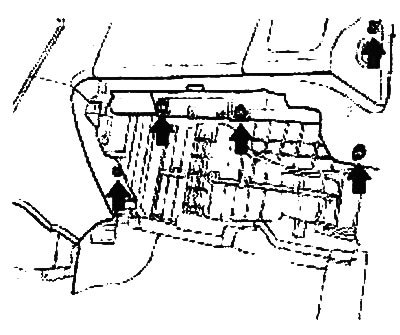

21. Отверните болты крепления панели приборов.
 |
 |
22. Отсоедините разъемы проводки от панели приборов и снимите панель приборов.
23. Снимите центральный воздуховод в сборе.

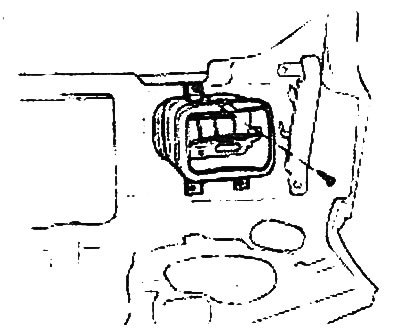

24. Снимите боковые дефлекторы.

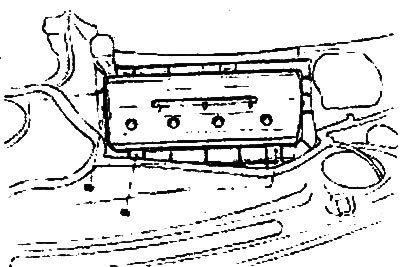

25. Снимите подушку безопасности пассажира.
26. Установка производится в порядке, обратном снятию.
Примечание: надежно подсоединяйте все разъемы проводки.
