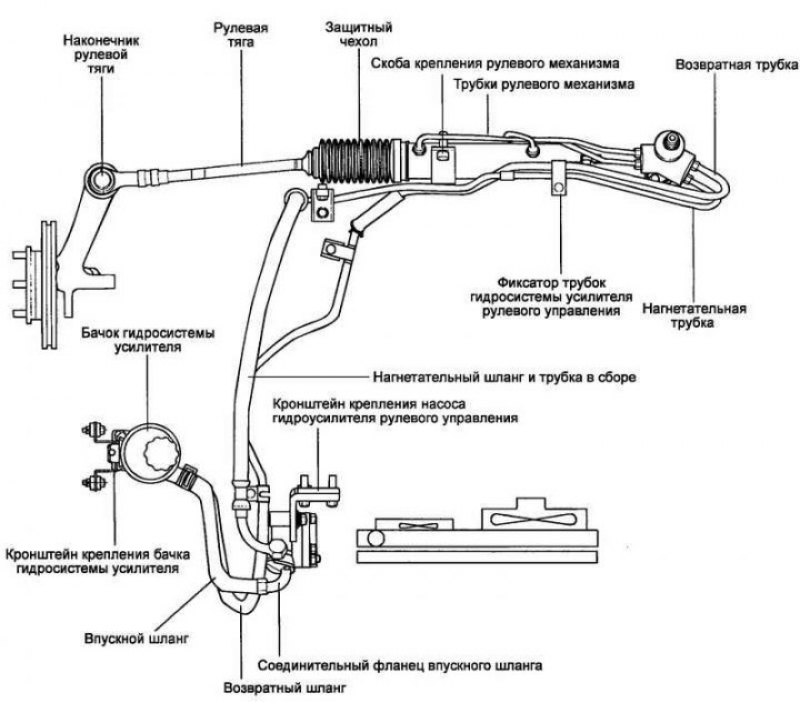

Рис. 5.72. Шланги гидросистемы рулевого управления
Снятие

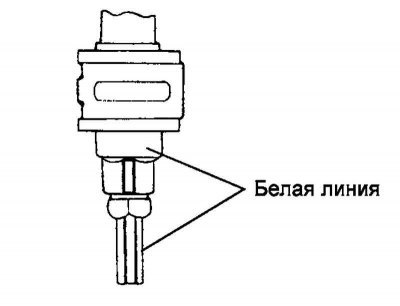

Рис. 5.73. Установочные метки на штуцере
Совместите установочные метки на штуцере, нагнетательной трубке и шланге в сборе, затем наденьте нагнетательный шланг (рис. 5.73).
Снимите впускной воздушный шланг двигателя в сборе.
Снимите фиксатор нагнетательного шланга гидросистемы усилителя.
Отсоедините нагнетательную трубку от штуцера рулевого механизма.
Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

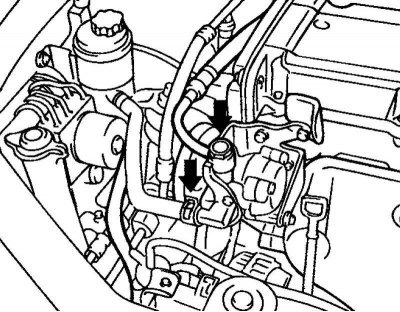

Рис. 5.74. Перепускной болт нагнетательного шланга
Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга на насосе гидроусилителя рулевого управления (рис. 5.74).
Рис. 5.75. Нагнетательный шланг
Снимите нагнетательный шланг и трубку в сборе (рис. 5.75).
Установка
Установка деталей производится в порядке, обратном снятию.
Примечание. При установке нагнетательного шланга и трубки в сборе убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.
После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.
