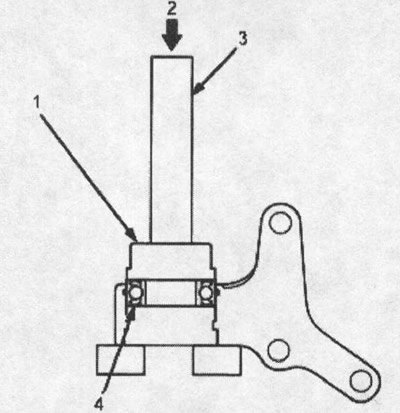

1. ОПРАВКА, 52x55 мм, 07746-0010400
2. Запрессуйте
3. РУКОЯТКА ОПРАВКИ, 07749-0010000
4. ПОДШИПНИК
2. Поставьте внутренний кольцевой зажим в канавку опоры подшипника.

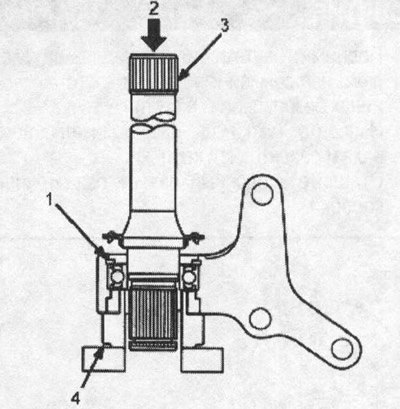

3. При помощи специнструмента запрессуйте промежуточный вал в подшипник вала.
1. ВНУТРЕННИЙ ЗАЖИМ
2. Запрессуйте
3. ПРОМЕЖУТОЧНЫЙ ВАЛ
4. ОПРАВКА, вн. диаметр 35 мм, 07746-0030400
4. Поставьте наружный кольцевой зажим в канавку на промежуточном валу.

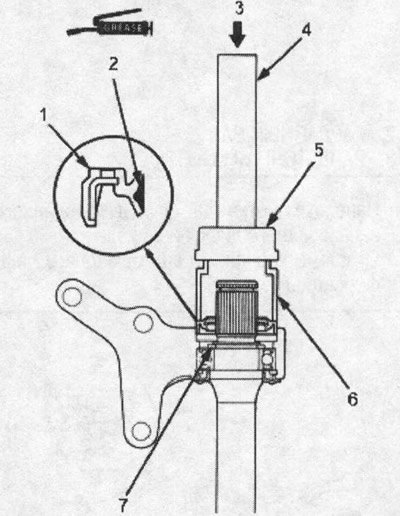

5. При помощи специнструмента запрессуйте наружный сальник в опору подшипника, как показано на рисунке.
1. НАРУЖНЫЙ САЛЬНИК. Замените
2. Набейте наружный сальник смазкой изнутри
3. Запрессуйте
4. РУКОЯТКА ОПРАВКИ, 07749-0010000
5. ОПРАВКА, 52х55 мм, ОП46-0010400
6. ОПРАВКАДЛЯ ВНУТРЕННЕГО КОЛЬЦА, 07LAD-PW50601
7. НАРУЖНЫЙ КОЛЬЦЕВОЙ ЗАЖИМ
Примечание: Запрессовывайте сальник заподлицо с опорой подшипника.
