Примечание: При сборке не повредите металлические кольца на промежуточном вале.
1. Снимите стопорное кольцо.
2. Снимите наружный сальник промежуточного вала с опоры подшипника.
3. Снимите наружный кольцевой зажим.

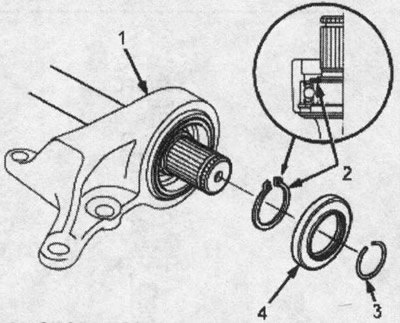

1. ОПОРА ПОДШИПНИКА
2. НАРУЖНЫЙ КОЛЬЦЕВОЙ ЗАЖИМ
3. СТОПОРНОЕ КОЛЬЦО. Замените
4. НАРУЖНЫЙ САЛЬНИК. Замените

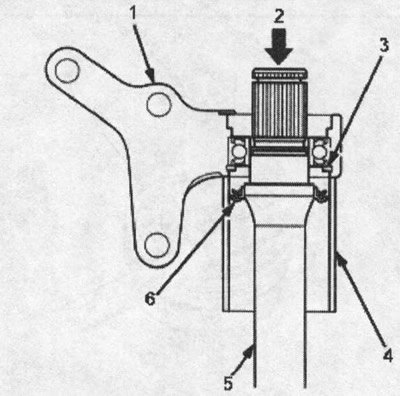

4. При помощи специнструмента выпрессуйте промежуточный вал из подшипника вала, как показано на рисунке.
1. ОПОРА ПОДШИПНИКА. Проверьте на повреждение
2. Выпрессуйте
3. ВНУТРЕННИЙ ЗАЖИМ
4. ОСНОВАНИЕ ПОЛУОСИ, 07NAF-SR30101
5. ПРОМЕЖУТОЧНЫЙ ВАЛ. Проверьте на повреждение
6. КОЛЬЦО ОПОРЫ ПОДШИПНИКА. Проверьте на повреждения и деформацию
[Оригинал опубликован на онлайн-портале autoinstruction]
5. Снимите внутренний кольцевой зажим.

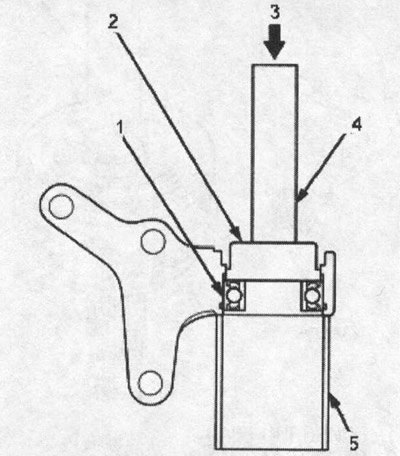

6. При помощи специнструмента выпрессуйте подшипник промежуточного вала из опоры подшипника, как показано на рисунке.
1. ПОДШИПНИК
2. ОПРАВКА, 42х47 мм, 07746-0010300
3. Выпрессуйте
4. РУКОЯТКА ОПРАВКИ, 07749-0010000
5. ОСНОВАНИЕ ПОЛУОСИ, 07NAF-SR30101
