2. Нанесите смазку HONDA Genuine Urea Grease UM264 (P/N 41211-PY-305) на выжимную вилку, болт выжимной вилки, выжимной подшипник и направляющую выжимного подшипника.

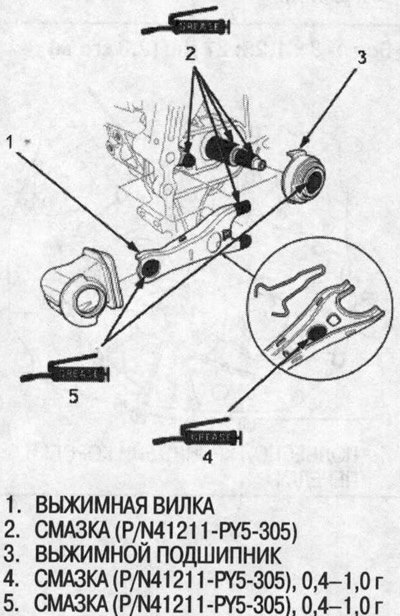

3. Установите выжимной подшипник, выжимную вилку и чехол выжимной вилки на коробку передач.

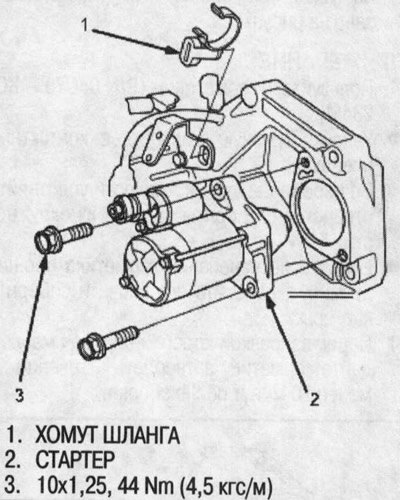

4. Установите стартер и хомут шланга.
5. Установите коробку передач на домкрат и поднимите до уровня двигателя.

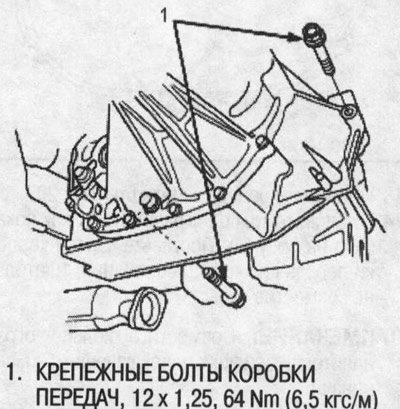

6. Вкрутите два нижних крепежных болта коробки передач.

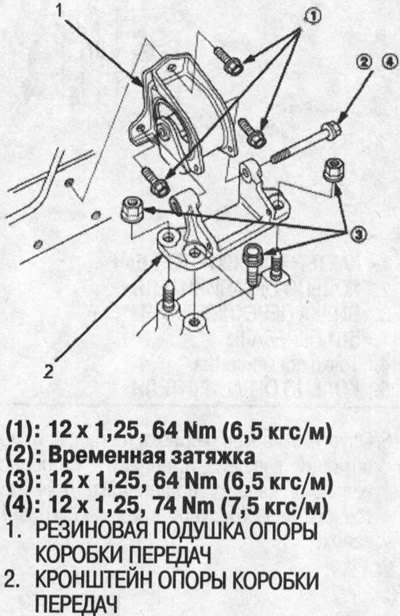

7. Приподнимите коробку передач, затем установите кронштейн опоры и резиновую подушку опоры коробки передач.
- Затяните крепежные болты и гайки в указанной последовательности.
- Убедитесь, что втулки не перекручены и не смещены.

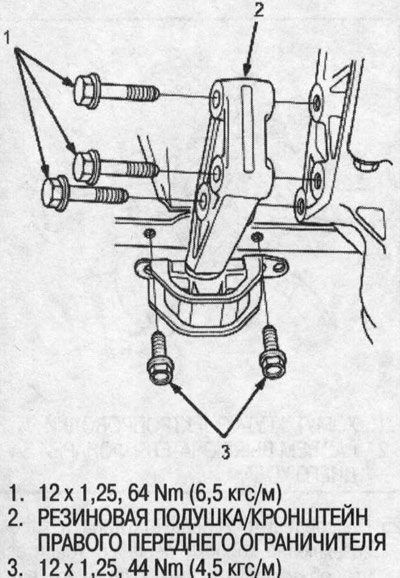

8. Установите резиновую подушку/кронштейн правого переднего ограничителя.

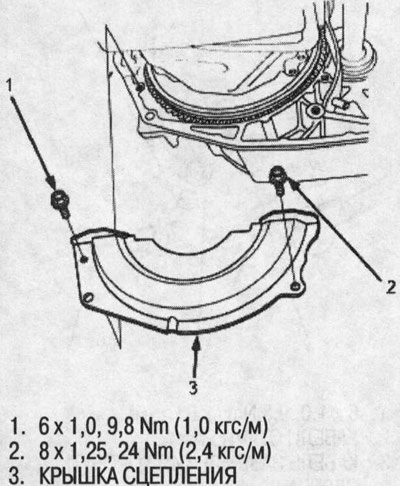

9. Установите крышку сцепления.

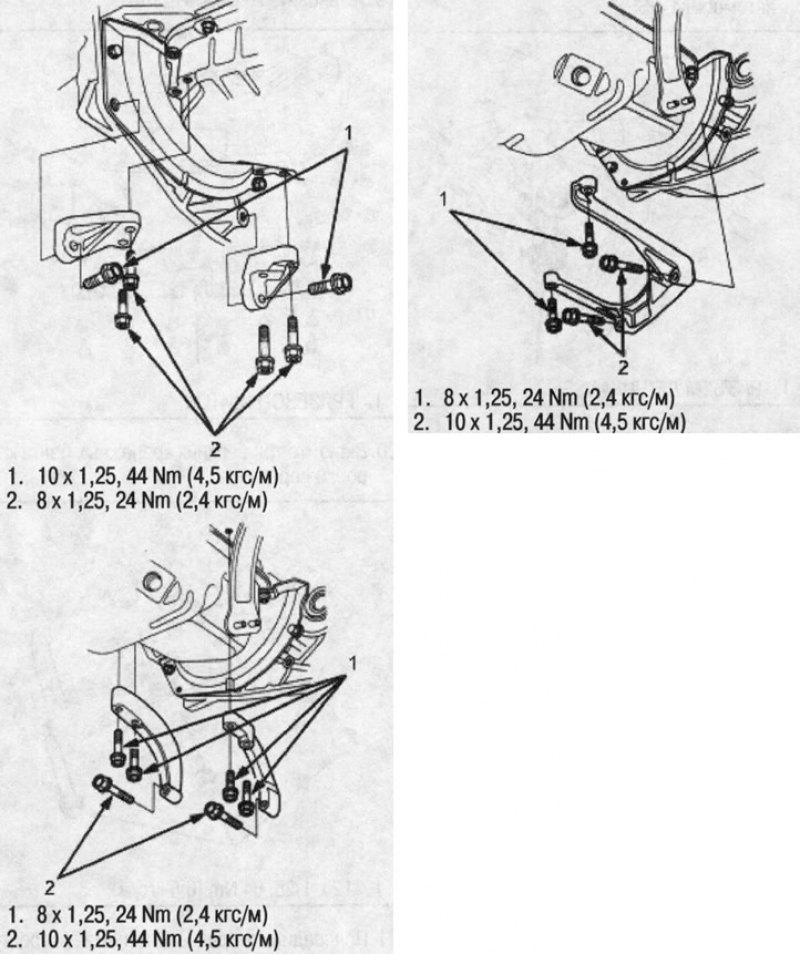

10. Установите ребра жесткости двигателя.

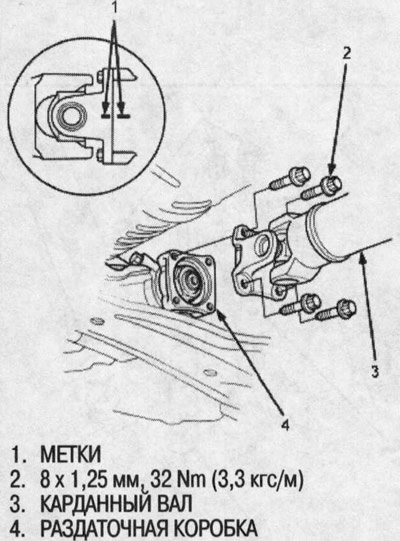

11 .Пристыкуйте карданный вал к раздаточной коробке в сборе, совместив метки, нанесенные на фланцы (только на МКП модели SEPM).

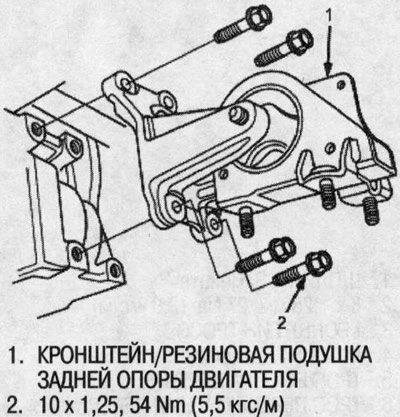

12. Установите кронштейн/резиновую подушку задней опоры двигателя на картер сцепления.
Информация представлена на сайте: autoinstruction
Механическая коробка передач

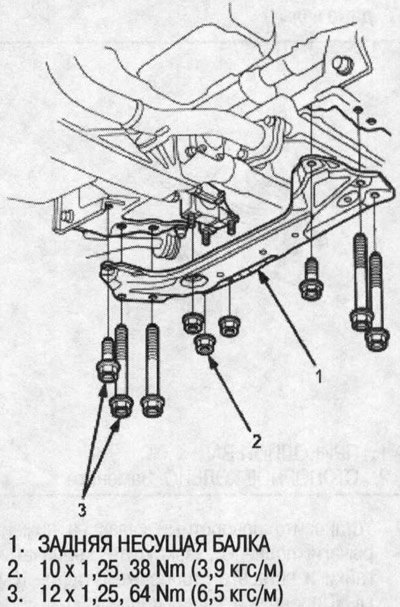

13. Установите заднюю балку.

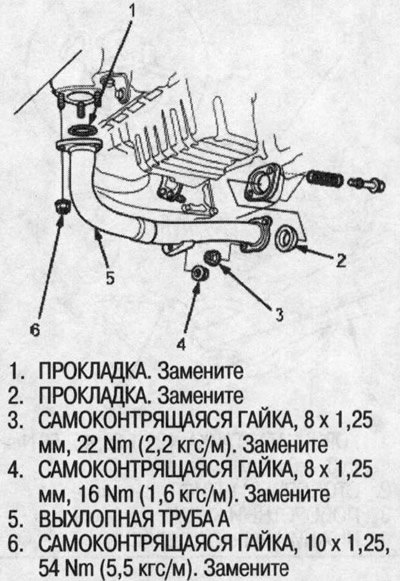

14. Установите выхлопную трубу А.

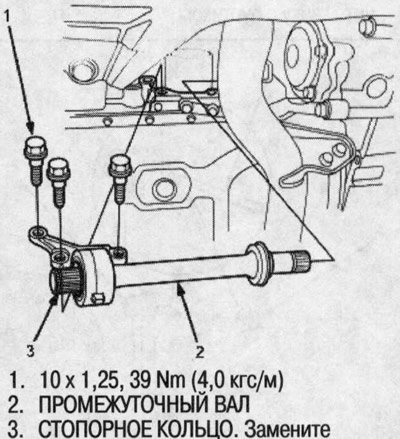

15. Установите промежуточный вал (см. гл. «Приводные валы»).

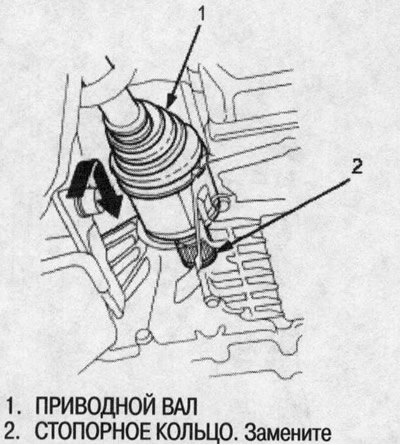

16. Установите приводные валы, поставив новые стопорные кольца (см. см. гл. «Приводные валы»).

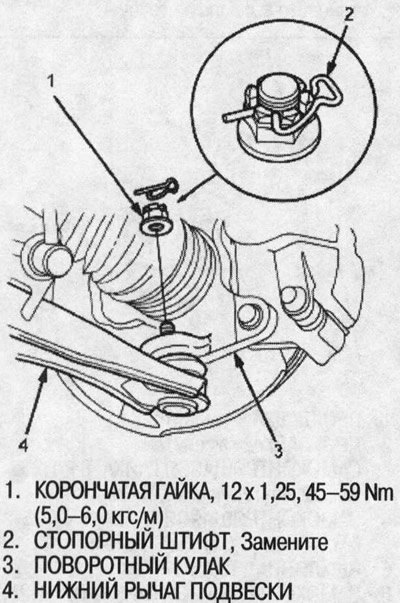

17. Установите поворотный кулак на нижние рычаги подвески, закрутите корончатые гайки и вставьте стопорные штифты (см. гл. «Передняя и задняя подвеска»).

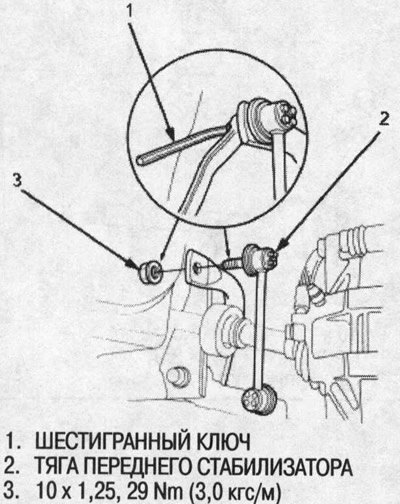

18. Соедините тягу переднего стабилизатора и передний стабилизатор, затем зафиксируйте палец шарового шарнира тяги стабилизатора шестигранным ключом и затяните гайку с буртиком.

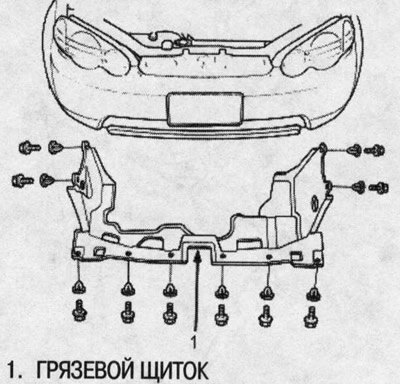

19. Установите грязевой щиток.

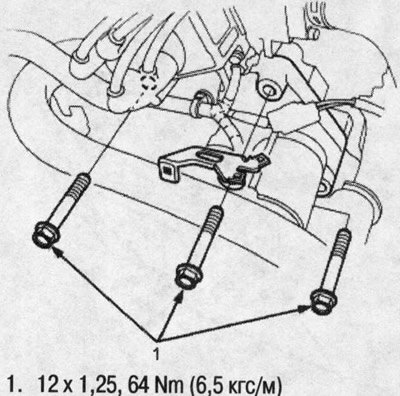

20. Вкрутите три верхних крепежных болта коробки передач.

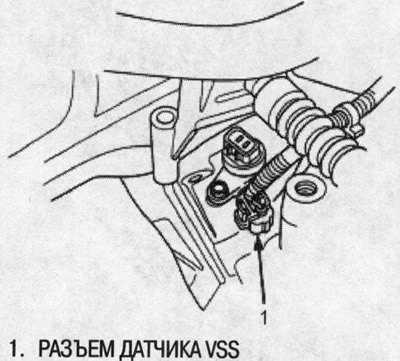

21. Подсоедините разъем датчика скорости автомобиля (VSS).

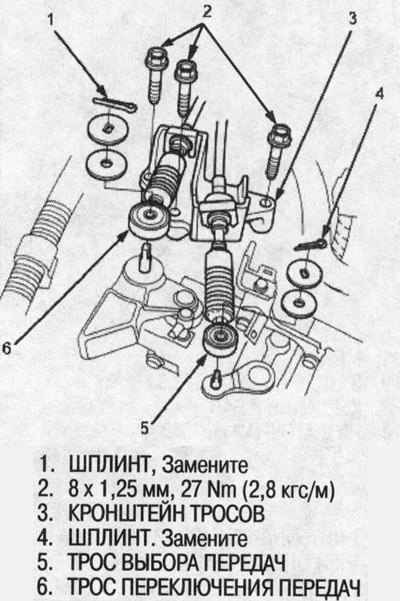

22. Установите кронштейн тросов и тросы, поверните чехол рычага переключения так, чтобы отверстие было направлено вниз.

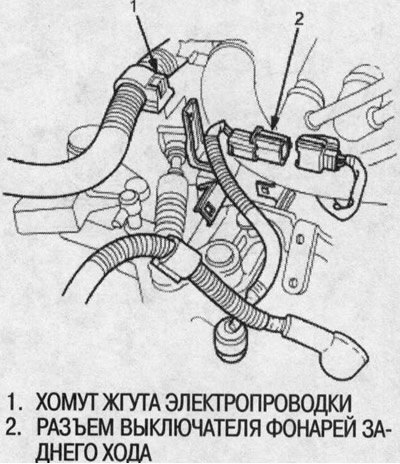

23. Подсоедините разъем выключателя фонарей заднего хода.
24. Установите хомут жгута электропроводки.

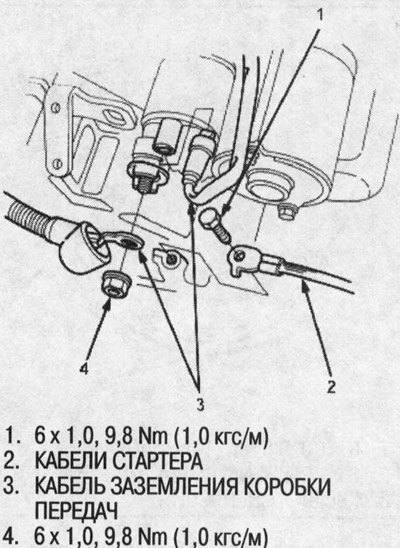

25. Подсоедините кабель стартера и кабель заземления коробки передач. Убедитесь, что обжимная сторона кабельного наконечника направлена наружу.

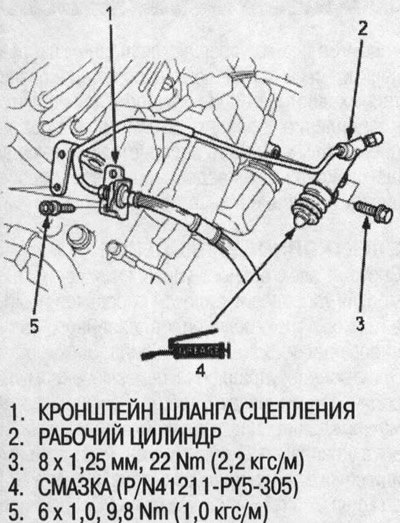

26. Нанесите смазку HONDA Genuine Urea Grease UM264 (P/N 41211 -PY-305) на конец штока рабочего цилиндра. Установите рабочий цилиндр и хомут трубки сцепления так, чтобы не погнуть трубку.

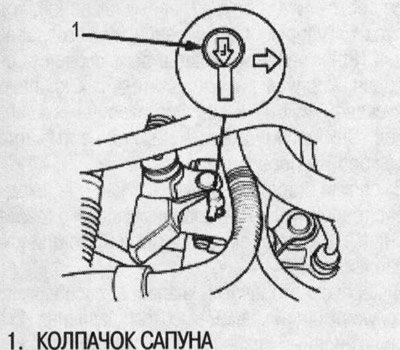

27. Поверните колпачок сапуна так, чтобы метка «F» была направлена в сторону переда автомобиля.
28. Установите аккумулятор. Сначала подсоедините положительный (+) кабель, затем отрицательный (-) кабель к аккумулятору.
29. Залейте трансмиссионную жидкость MTF (см. выше).
30. Проведите дорожное испытание автомобиля.
31. Проверьте работу сцепления.
32. Убедитесь, что коробка передач работает бесшумно и плавно.
33. Проверьте углы установки передних колес (см. гл. «Передняя и задняя подвеска»).
